Трубки безшовной стали для низкого и среднего боилера давления ГБ 3087

Характер продукции

Трубки безшовной стали для низкого и среднего боилера давления ГБ 3087



Спецификации:

Материал: 10# 20# СТБ33/42 ст35.8

Ряд размера: ОД: 4-1200мм

                    ВЕС: 0.3-200мм

                    Общая длина: 4-12.5м



Допуск:

Согласно следующему запросу таблиц или клиентов.

Допуск ОД &ВТ:

Допуск ОД:

Способ производства	Допуск ОД
Горячая завальцовка (штранг-прессование)	±1% или ±0.50мм
Холодный - нарисованный ()	±1% или ±0.30мм



Допуск для толщины стены:



допуск толщины 1.Валл трубки горячей завальцовки стальной:

Способ производства	ОД (ДН)	ВТ/ОД	Допуск
Экструдированная труба	≤102	/	±12.5% или ±0.40мм
	>102	≤0.05	±15% или ±0.40мм
		>0.05-0.10	±12.5% или ±0.40мм
		>0.10	+12,5% -10%
Трубка жары расширяя стальная	/		±15%



допуск толщины 2.Валл холода - нарисованной (холоднопрокатной) стальной трубки:

Способ производства	ВЕС	Допуск
Холодный - нарисованная (холоднопрокатная) стальная трубка	≤3	+15%/-10% или ±0.40мм
	>3	+12,5% -10%



Гнуть допуск:

ВТ≤15мм, Бендинг≤1.5мм/м

ВТ>15мм~30мм, Бендинг≤2.0мм/м

ВТ>30мм/ОД≥351мм, Бендинг≤3.0мм/м



Невыдержанность Овалиты и стены:

Невыдержанность овалиты и стены должна быть не больше чем 80% из толщины ОД и стены. (Или согласно запросу клиента)



Тест:

1. Проба на изгиб
2. Определение твердости
3. Тест удара
4. Сжимать тест
5. Тест без разрушения

Характеристика:

Хорошая концентричность

Хороший допуск ОД и ИД

Высокая точность

Стабилизированное качество

Ровная шершавость

ПРОВЕРКА КАЧЕСТВА ТОРИКХ



Обработка:

СЫРЬЕ

↓

ВХОДЯЩИЙ ОСМОТР

↓

→ ХРАНЕНИЯ РЕЖА → ПХОСПХОРИ ЧИСТКИ → СМАЗКИ РУДОРАЗБОРКИ → →ХАММЭРИНГ ОЧИЩАЕТ

↓

КОНЦЫ РЕЖА СМАЗЫВАТЬ ← ВОЛОЧЕНИЯ В ХОЛОДНОМ СОСТОЯНИИ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ↔МИДДЛЛЭ КХЭКК↔ ← ← ВЫПРАВЛЯЯ

↓

ОКОНЧАТЕЛЬНОЕ ИНСПЭКТИОН→БУНДИНГ→СТОРАГЭ



Технические условия доставки: Горячая завальцовка с НБК



Широко использованный в поле: Труба боилера

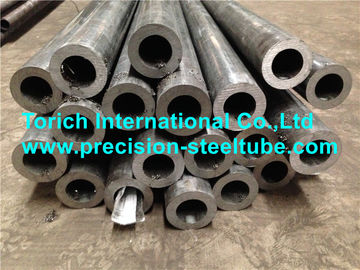

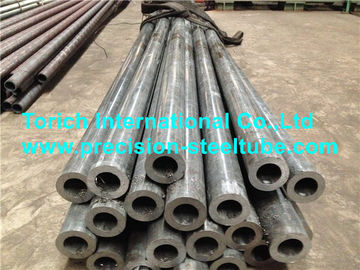

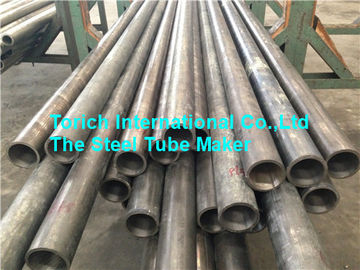

Изображения продукта:
