Высокая труба ГБ/Т 8162 точности 10# 45# 20Мн 25Мн К235 К345 безшовная стальная

Характер продукции

Трубки безшовной стали ГБ/Т 8162 материальные 10# 45# 20Мн 25Мн К235 К345 для структурной цели



Материал: 10# 20# 45# 20Мн 25Мн К235 К345

Ряд размера:

ОД: 3-1200мм, ВЕС: 0.5-200мм, общая длина: 3-12м

Допуск:

Согласно следующему запросу таблиц или клиентов.



Характеристика:

Хорошая концентричность

Хороший допуск ОД и ИД

Высокая точность

Стабилизированное качество

Ровная шершавость

ПРОВЕРКА КАЧЕСТВА ТОРИКХ



Допуск ОД &ВТ:

Допуск ОД:

Способ производства	Допуск ОД
Горячая завальцовка (штранг-прессование)	±1% или ±0.50мм
Холодный - нарисованный ()	±1% или ±0.30мм



Допуск для толщины стены:



допуск толщины 1.Валл трубки горячей завальцовки стальной:

Способ производства	ОД (ДН)	ВТ/ОД	Допуск
Экструдированная труба	≤102	/	±12.5% или ±0.40мм
	>102	≤0.05	±15% или ±0.40мм
		>0.05-0.10	±12.5% или ±0.40мм
		>0.10	+12,5% -10%
Трубка жары расширяя стальная	/		±15%



допуск толщины 2.Валл холода - нарисованной (холоднопрокатной) стальной трубки:

Способ производства	ВЕС	Допуск
Холодный - нарисованная (холоднопрокатная) стальная трубка	≤3	+15%/-10% или ±0.40мм
	>3	+12,5% -10%



Гнуть допуск:

ВТ≤15мм, Бендинг≤1.5мм/м

ВТ>15мм~30мм, Бендинг≤2.0мм/м

ВТ>30мм/ОД≥351мм, Бендинг≤3.0мм/м



Невыдержанность Овалиты и стены:

Невыдержанность овалиты и стены должна быть не больше чем 80% из толщины ОД и стены. (Или согласно запросу клиента)



механическое свойство

Стальная ранг		Прочность на растяжение Рм Н/мм2 (МПа)	Прочность выхода Рп0.2 Н/мм2 (МПа)			Удлиненность %
			Толщина стены
			≤16мм	>16~30мм	>30мм
10		≥335	≥205	≥195	≥185	≥24
15		≥375	≥225	≥215	≥205	≥22
20		≥410	≥245	≥235	≥225	≥20
25		≥450	≥275	≥265	≥255	≥18
35		≥510	≥305	≥295	≥285	≥17
45		≥590	≥335	≥325	≥315	≥14
20Мн		≥450	≥275	≥265	≥255	≥20
25Мн		≥490	≥295	≥285	≥275	≥18
К235	А	375~500	≥235	≥225	≥215	≥25
	Б
	К
	Д
К275	А	415~540	≥275	≥265	≥255	≥22
	Б
	К
	Д
К295	А	390~570	≥295	≥275	≥255	≥22
	Б
К345	А	470~630	≥345	≥325	≥295	≥20
	Б
	К					≥21
	Д
	Э
К390	А	490~650	≥390	≥370	≥350	≥18
	Б
	К					≥19
	Д
	Э
К420	А	520~680	≥420	≥400	≥380	≥18
	Б
	К					≥19
	Д
	Э
К460	К	550~720	≥460	≥440	≥420	≥17
	Д
	Э



Тест:

1. Проба на изгиб
2. Определение твердости
3. Тест удара
4. Сжимать тест
5. Тест без разрушения

Обработка:

СЫРЬЕ

↓

ВХОДЯЩИЙ ОСМОТР

↓

→ ХРАНЕНИЯ РЕЖА → ПХОСПХОРИ ЧИСТКИ → СМАЗКИ РУДОРАЗБОРКИ → →ХАММЭРИНГ ОЧИЩАЕТ

↓

КОНЦЫ РЕЖА СМАЗЫВАТЬ ← ВОЛОЧЕНИЯ В ХОЛОДНОМ СОСТОЯНИИ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ↔МИДДЛЛЭ КХЭКК↔ ← ← ВЫПРАВЛЯЯ

↓

ОКОНЧАТЕЛЬНОЕ ИНСПЭКТИОН→БУНДИНГ→СТОРАГЭ



Технические условия доставки: Термическая обработка с горячей нарисованными завальцовкой & холодом -



Широко использованный в поле: Транспортировать воду, газ, масло етк

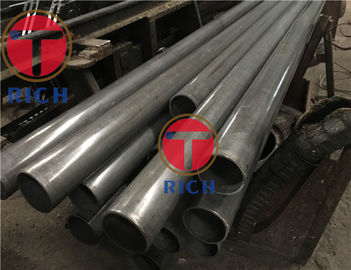

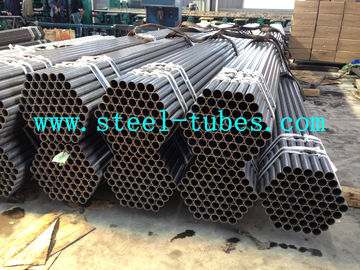

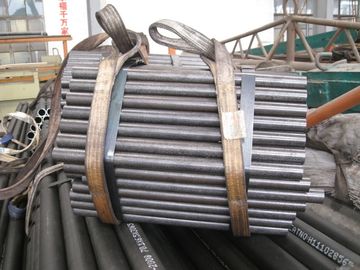

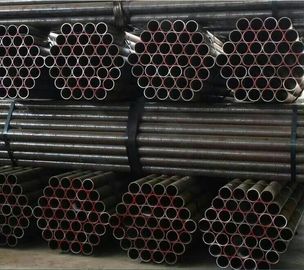

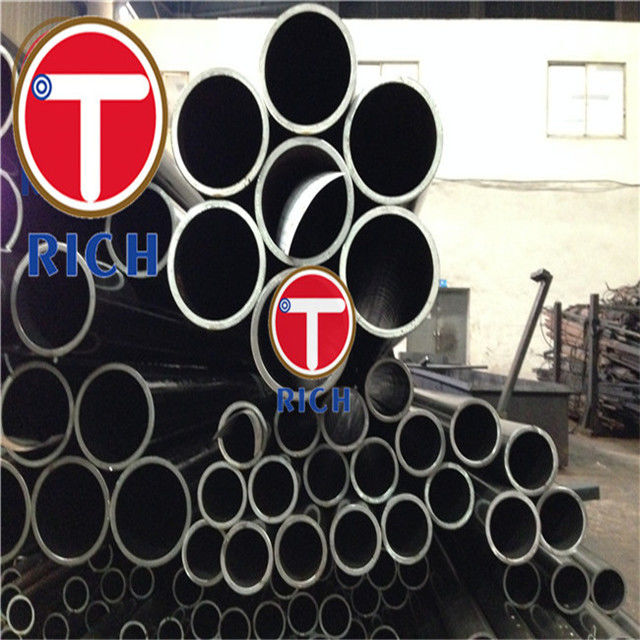

Изображения продукта:
