Нейлон трубок SPCC 4,76 x 0,7 автомобильный стальной покрыл трубки тормоза воздуха PA12 Bundy
Контактное лицо : Richard SHEN
Номер телефона : +86-13736164628
WhatsApp : +8613736164628
Количество мин заказа : | 8 тонн или 5 тонн | Цена : | negotiable |
---|---|---|---|
Упаковывая детали : | В пачках | Время доставки : | 5-8 дней недель |
Условия оплаты : | L/C, D/A, D/P, T/T, западное соединение, MoneyGram | Поставка способности : | 60000тонс в год |
Место происхождения: | Китай | Фирменное наименование: | Torich |
---|---|---|---|
Сертификация: | IS09001 ISO14001 TS16949 | Номер модели: | JIS G3472 |
Подробная информация |
|||
Материал: | G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STAM | OD: | 12-127mm |
---|---|---|---|
длина: | 12м Макс | Применение: | трубка структуры автомобиля стальная |
Высокий свет: | Трубка STAM290GA сваренная автомобилем,Трубка STAM340G сваренная автомобилем,Трубка углерода стальная сваренная автомобилем |
Характер продукции

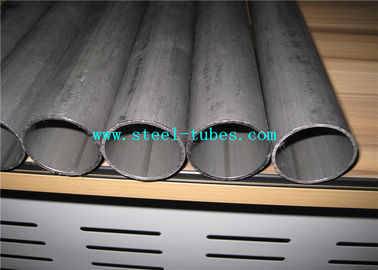

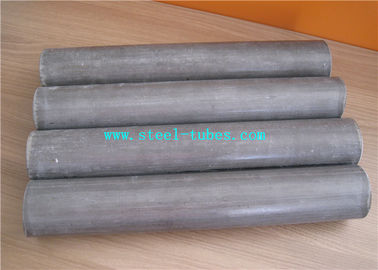

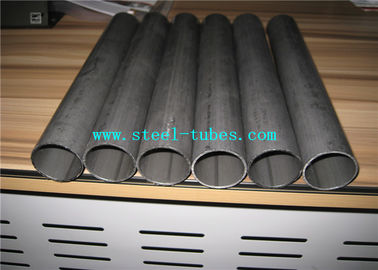

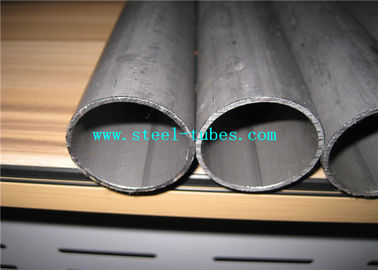

Трубка углерода JIS G3472 STAM290GA STAM340G стальная сваренная для автомобиля
Внешний диаметр: 15.0mm до и including127.0mm
Толщина стены: 1.0mm до и включение 7.0mm
Применение: Цели автомобиля структурные
Ранг: JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G,
STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
Таблица химического состава трубки структуры автомобиля JIS G3472 ERW стальная:
Стальная ранг | Химический состав % | ||||
C | Si | Mn | P | S | |
STAM 290GA | 0,12 максимальное. | 0,35 максимальное. | 0,60 максимальное. | 0,035 максимальное. | 0,035 максимальное. |
STAM 290GB | |||||
STAM 340G | 0,20 максимальное. | 0,35 максимальное. | 0,60 максимальное. | 0,035 максимальное. | 0,035 максимальное. |
STAM 390G | 0,25 максимальное. | 0,35 максимальное. | 0.30~0.90 | 0,035 максимальное. | 0,035 максимальное. |
STAM 440G | 0,25 максимальное. | 0,35 максимальное. | 0.30~0.90 | 0,035 максимальное. | 0,035 максимальное. |
STAM 440H | |||||
STAM 470G | 0,25 максимальное. | 0,35 максимальное. | 0.30~0.90 | 0,035 максимальное. | 0,035 максимальное. |
STAM 470H | |||||
STAM 500G | 0,30 максимальное. | 0,35 максимальное. | 0.30~1.00 | 0,035 максимальное. | 0,035 максимальное. |
STAM 500H | |||||
STAM 540H | 0,30 максимальное. | 0,35 максимальное. | 0.30~1.00 | 0,035 максимальное. | 0,035 максимальное. |
Таблица механических свойств трубки структуры автомобиля JIS G3472 ERW стальная:
Ранг | Обозначение | Прочность на растяжение kgf/? | Прочность выхода kgf/? |
Часть теста части теста No.1 No.2 удлиненности (1)% | Проба на раздачу конца трубы (2) |
Размер flared части колокола (d: вне диаметра трубки) | |||||
{N/?} | {N/?} | Продольное направление | |||
Ранг g | STAM 290GA | 30 MIN. | 18 MIN. | 40 MIN. | D 1,25 |
{294} MIN. | {177} MIN. | ||||
STAM 290GB | 30 MIN. | 18 MIN. | 35 MIN. | D 1,20 | |
{294} MIN. | {177} MIN. | ||||
STAM 340G | 35 MIN. | 20 MIN. | 35 MIN. | D 1,20 | |
{343} MIN. | {196} MIN. | ||||
STAM 390G | 40 MIN. | 24 MIN. | 30 MIN. | D 1,20 | |
{392} MIN. | {235} MIN. | ||||
STAM 440G | 45 MIN. | 31 MIN. | 25 MIN. | D 1,15 | |
{441} MIN. | {304} MIN. | ||||
STAM 470G | 48 MIN. | 33 MIN. | 22 MIN. | D 1,15 | |
{471} MIN. | {324} MIN. | ||||
STAM 500G | 51 MIN. | 36 MIN. | 18 MIN. | D 1,15 | |
{500} MIN. | {353} MIN. | ||||
Ранг h | STAM 440H | 45 MIN. | 36 MIN. | 20 MIN. | D 1,15 |
{441} MIN. | {353} MIN. | ||||
STAM 470H | 48 MIN. | 42 MIN. | 18 MIN. | D 1,10 | |
{471} MIN. | {412} MIN. | ||||
STAM 500H | 51 MIN. | 44 MIN. | 16 MIN. | D 1,10 | |
{500} MIN. | {431} MIN. | ||||
STAM 540H | 55 MIN. | 49 MIN. | 13 MIN. | D 1,05 | |
{539} MIN. | {481} MIN. |
Таблица размера трубки JIS G3472 стальная:
Определенный вне dia. | Определенная толщина стены (mm) | ||||||||||||||
(mm) | 1 | 1,2 | 1,6 | 2 | 2,3 | 2,6 | 2,8 | 2,9 | 3,2 | 3,4 | 3,5 | 4 | 4,5 | 5 | 6 |
15,9 | - | 0,435 | 0,564 | 0,686 | - | - | - | - | - | - | - | - | - | - | - |
17,3 | - | - | - | 0,755 | 0,851 | - | - | - | - | - | - | - | - | - | - |
19,1 | 0,446 | 0,53 | 0,69 | 0,843 | 0,953 | - | - | - | - | - | - | - | - | - | - |
22,2 | 0,523 | 0,621 | 0,813 | 0,996 | 1,13 | - | - | - | - | - | - | - | - | - | - |
25,4 | - | 0,716 | 0,939 | 1,15 | - | 1,5 | - | 1,61 | - | - | - | - | - | - | - |
28,6 | - | 0,811 | 1,07 | 1,31 | - | 1,67 | - | - | - | - | - | - | - | - | - |
31,8 | 0,76 | 0,906 | 1,19 | 1,47 | 1,67 | - | - | - | 2,26 | - | - | - | - | - | - |
34 | - | - | 1,28 | - | 1,8 | - | - | - | 2,43 | - | - | 2,97 | - | - | - |
35 | - | 1 | 1,32 | 1,63 | - | - | 2,22 | 2,32 | - | - | - | - | - | - | - |
38,1 | 0,915 | 1,09 | 1,44 | 1,78 | 2,03 | - | - | - | - | - | - | - | - | - | - |
42,7 | - | 1,23 | 1,62 | 2,01 | 2,29 | 2,57 | - | - | 3,12 | - | 3,38 | - | - | 4,65 | - |
45 | 1,08 | 1,3 | 1,71 | 2,12 | 2,42 | 2,71 | - | 3,01 | 3,3 | - | - | - | 4,49 | 4,93 | 5,77 |
47,6 | - | 1,37 | 1,81 | - | 2,57 | - | - | 3,2 | - | - | - | - | - | - | - |
48,6 | - | 1,4 | 1,85 | 2,3 | 2,63 | - | - | 3,27 | 3,58 | - | - | - | 4,89 | 5,38 | 6,3 |
50,8 | - | 1,47 | 1,94 | 2,41 | 2,75 | 3,08 | 3,31 | 3,43 | - | 3,97 | 4,08 | 4,63 | - | - | 6,63 |
54 | - | 1,56 | 2,07 | - | 2,93 | 3,29 | 3,54 | 3,65 | - | 4,24 | 4,36 | 4,95 | - | - | - |
57 | - | - | 2,19 | - | 3,1 | 3,48 | 3,74 | 3,87 | 4,25 | 4,49 | 4,62 | - | - | - | - |
60,5 | - | - | 2,32 | - | 3,3 | 3,71 | - | 4,12 | 4,52 | - | - | 5,59 | - | - | - |
63,5 | - | - | 2,44 | - | - | 3,9 | - | - | - | - | - | - | - | - | - |
65 | - | - | 2,5 | - | - | - | - | - | 4,88 | - | 5,31 | - | - | - | - |
68,9 | - | - | 2,66 | - | 3,78 | - | - | - | - | - | - | - | - | - | - |
70 | - | - | 2,7 | - | - | - | - | - | 5,27 | - | 5,74 | - | - | - | - |
75 | - | - | 2,9 | - | 4,12 | 4,63 | - | 5,16 | 5,67 | - |
