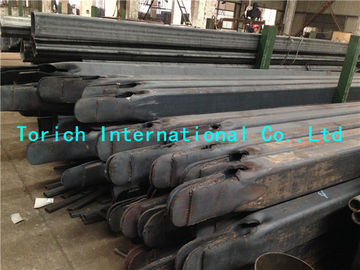

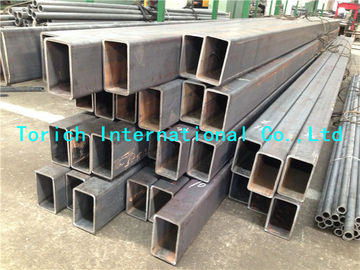

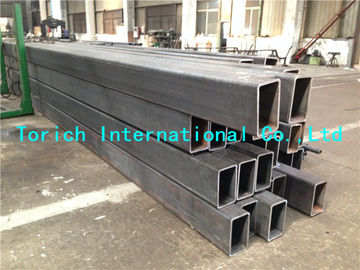

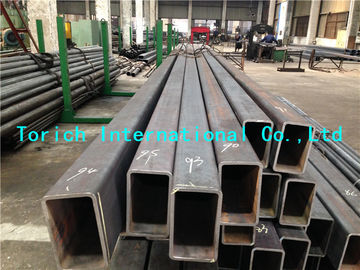

Квадрат стали углерода JIS g 3466, прямоугольный диаметр трубопровода 5mm структурной стали

ХИМИЧЕСКИЙ СОСТАВ % максимальный

Стальная ранг

К

Си

Мн

П

С

СТКР 400

0,25

-

-

0,04

0,04

СТКР 490

0,18

0,55

1,5

0,04

0,04

МЕХАНИЧЕСКИЕ СВОЙСТВА минимальные

Стальная ранг

Мпа прочности на растяжение

Мпа пункта выхода или стресса доказательства

Удлиненность %

СТКР 400

400

245

23

СТКР 490

490

325

23

Допуск размеров

Определенные деталь и размер

Допуск размеров

длина стороны

100мм или вниз

±1.5мм

над 100мм

±1.5%

Унвеннесс частей плоской плиты

бортовая длина 100мм или вниз

0.5мм максимальное

бортовая длина над 100мм

не позднее 0,5% из бортовой длины

Криволинейность сделанная смежными частями плоской плиты

±1.5°

Размер на угле: с

3т максимальное

Длина

+ не определенный

 0

ООН-прямота

Не позднее 0,3%

Толщина стены: т

Квадратное стальное изготовление трубки путем сваривать

под 3 мм ±0.3мм
3мм или над ±10%

Безшовная квадратная стальная трубка

под 4мм ±0.6мм
4мм или над ±15%
