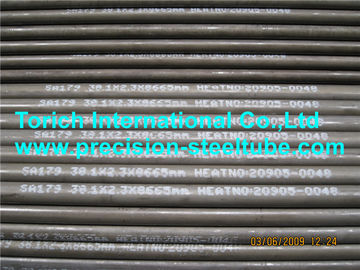

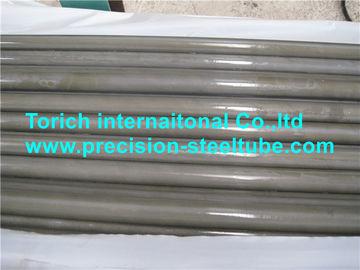

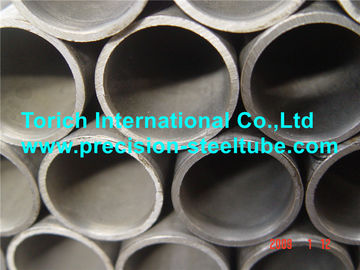

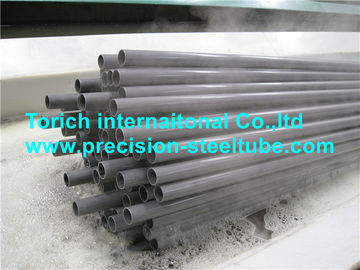

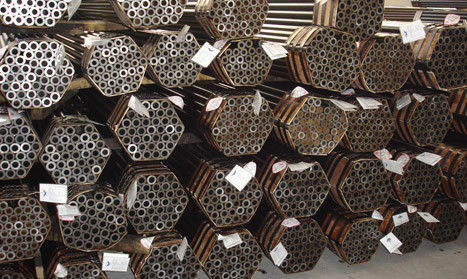

Котельные трубы пара EN10216-2 для сосудов под давлением, пробок теплообменного аппарата

Характер продукции

Трубки безшовной стали ЭН10216-2 для давления намереваются трубки технического Не-сплава условий доставки стальные с определенными свойствами повышенной температуры

Применения: для изготовляя трубопроводов боилеров, оборудование сосуда

Ряд размера:

О.Д.: 10.2-711мм В.Т.: 1.6-100мм л: согласно требованию клиента



Стальная ранг:

195ГХ, П235ГХ, П265ГХ, 16Мо3,10КрМо9-10,11КрМо9-10,25КрМо4



Изготовление:

Трубки изготовлены безшовным процессом или горячее законченными законченным или холодом

Вариант 1:  Трубки холодные законченные перед термической обработкой.



Химический состав

Стальная ранг		К	Си	Мн	П	С	Кр	Мо	Ал
Стальное имя	Сталь  Номер	максимальный	максимальный	максимальный	максимальный	максимальный	максимальный	максимальный
195ГХ	1,0348	0,13	0,35	0,70	0,025	0,020	0,30	0,08	≥0.020
П235ГХ	1,0345	0,16	0,35	1,20	0,025	0,020	0,30	0,08	≥0.020
П265ГХ	1,0425	0,20	0,40	1,40	0,025	0,020	0,30	0,08	≥0.020
20МнНб6	1,0471	0,22	0.15-0.35	1.0-1.50	0,025	0,020	-	-	≤0.060
16Мо3	1,5415	0.12-0.20	0,35	0.40-0.90	0,025	0,020	0,30	0.25-0.35	≤0.040
10КрМо9-10	1,7380	0.08-0.14	0,50	0.30-0.70	0,025	0,020	2.0-2.50	0.90-1.10	≤0.040
11КрМо9-10	1,7383	0.08-0.15	0,50	0.40-0.80	0,025	0,020	2.0-2.50	0.90-1.10	≤0.040
25КрМо4	1,7218	0.22-0.29	0,40	0.60-0.90	0,025	0,020	0.90-1.20	0.15-0.30	≤0.040



Механические свойства

Стальная ранг		Растяжимые свойства			Тенсил	Удлиненность
Стальное имя	Сталь  Номер	Верхняя прочность выхода			Прочность	Мин.%
		Минута РеХ для толщины стены			Рм
		Т мм
		≤16 т	≤40 16<Т	≤60 40<Т
		Мпа	Мпа	Мпа	Мпа	л	т
195ГХ	1,0348	195	|	|	320-440	27	25
П235ГХ	1,0345	235	225	215	360-500	25	23
П265ГХ	1,0425	265	225	245	410-570	23	21
20МнНб6	1,0471	355	345	335	500-650	22	20
16Мо3	1,5415	280	270	260	450-600	22	20
10КрМо9-10	1,7380	280	280	270	480-630	22	20
11КрМо9-10	1,7383	355	355	355	540-680	20	18
25КрМо4	1,7218	345	345	345	540-690	18	15





Трубки безшовной стали ЭН10216 для давления намереваются техническое состояние доставки:

Трубки Не-сплава ЭН10216-1 стальные с определенными свойствами комнатной температуры

Трубки Не-сплава ЭН10216-2 стальные с определенными свойствами повышенной температуры

Трубки стали точного зерна сплава ЭН10216-3

Трубки Не-сплава ЭН10216-4 и легированной стали с определенными свойствами низкой температуры

Трубки нержавеющей стали ЭН10216-5



Нормативные ссылки:



ЭН10002-1, металлические материалы - растяжимое испытание - часть 1: Метод теста на температуре окружающей среды



ЭН10002-5, металлические материалы - растяжимое испытание - часть 5: Метод испытания на повышенной температуре.

ЭН10020, определение и классификация рангов стали



ЭН10021, общие технические требования к доставки для стали и продукты утюга



ЭН10027-1, системы обозначения для стали - части 1: Стальные имена, основные символы



ЭН10027-2, системы обозначения для стали - части 2: Численные системы



ЭН10045-1, металлические материалы - тест удара Чарпы - часть 1: Метод теста



ЭН10052, терминология условий термической обработки для железистых продуктов.



ЭН10204, металлические продукты - типы документов осмотра



ЭН10233, металлические материалы - трубка - сплющивать тест



Трубки ЭНВ10200, безшовных и сваренного стальные - размеры и массы в длину блока



ЭН10233, металлические материалы - трубки - сплющивать тест



ЭН10234, металлические материалы - трубки - проба на развальцовку смещения



ЭН10236, металлические материалы - трубки - проба на развальцовку кольца



ЭН10237, металлические материалы - трубки - тест кольца растяжимый



ЭН10246-1, испытание без разрушения стальных трубок - части 1:  Автоматическое электромагнитное испытание безшовных и сваренных (за исключением погруженное в воду полученного дуговой сваркой) сегнетомагнитных стальных трубок для проверки гидравлической утечк-закрепленности



ЭН10246-5, испытание без разрушения стальных трубок - части 5: Испытание утечки автоматического полностью периферийного маньетикс датчика/потока безшовных и сваренных (за исключением погруженное в воду полученного дуговой сваркой) сегнетомагнитных стальных трубок для обнаружения продольных несовершенств



ЭН10246-6, испытание без разрушения стальных трубок - части 6: Автоматическое полностью периферийное ультразвуковое безшовное для обнаружения поперечных несовершенств



ЭН10246-7, испытание без разрушения стальных трубок - части 7: Автоматические полностью периферийные ультразвуковые безшовные и сваренные (за исключением погруженное в воду полученного дуговой сваркой) стальные трубки для обнаружения продольных несовершенств



ЭН10246-14, испытание без разрушения стальных трубок - части 14: Автоматические полностью периферийные алтрасоник безшовные и сваренные (за исключением погруженное в воду полученного дуговой сваркой) стальные трубки для обнаружения ламинарных несовершенств

ЭН ИСО377, сталь и стальные продукты - расположение и подготовка образцов и частей теста для механического испытания (377:1997 ИСО)



Продукты ЭН 10168, железного и стальных - документы осмотра - данные по и описание списка



Трубки ЭНВ10220, безшовных и сваренного стальные - размеры и массы в длину блока



ЭН10266, стальные трубки, штуцеры и структурные неубедительные разделы - определения и символы для пользы в стандартах продукта



ЭН10266-1, сталь - преобразование значений удлиненности - часть 1: Стали углерода и низко-сплава (2566-1:1984 ИСО)



ИСО 14284 ЭН, сталь и утюг - забор и подготовка образцов для определения химического состава



КР 10266, системы для стали - дополнительные символы обозначения
