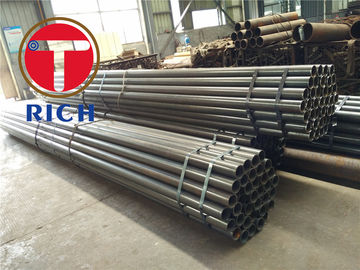

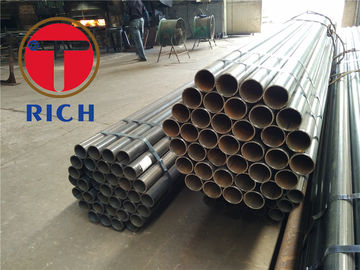

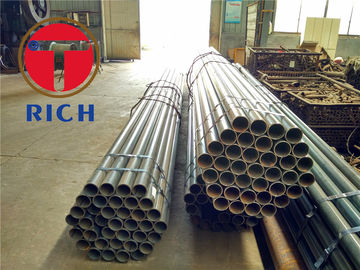

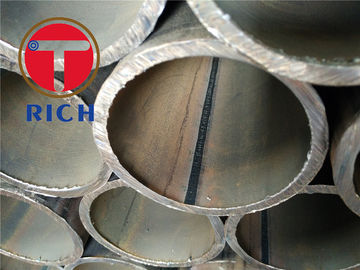

Круглый ЭН 10217-2 сварил стальные трубки П195ГХ П235ГХ П265ГХ 16Мо3 ХФВ САВХ САВЛ

Характер продукции

ЭН10217-2 сварило стальные трубки П195ГХ П235ГХ П265ГХ 16Мо3 ХФВ САВХ САВЛ

ЭН10217-2 сварило стальные трубки для давления намеревается - технические условия доставки -
Часть 2:  Электрические сваренные трубки не-сплава и легированной стали с определенными свойствами повышенной температуры

Материал:
Полно убитый - сталь, сталь точного зерна с ферритик размером зерна.

Стальные имена:
В соответствии с ЭН10027-1 и КР10260

Изготовление:
Сваренная частота коротковолнового диапазона ХФВ
УВИДЕЛ погруженное в воду полученное дуговой сваркой - шов лонгидитудинал - САВХ
                                                - спиральный шов - САВЛ

Процедура по заварки:
Испытание и осмотр процедуры по заварки для погруженных в воду сваренных ард трубок (ПИЛЫ) видены и одобрены в соответствии с ЭН10217-1

Апперансе и генерал:
Зоны сварки свободны от отказов, недостатка сплавливания и недостатка проникания
Трубки свободны от внешних поверхностных дефектов которые могут быть обнаружены визуальной проверкой.

Утечка-тигтхтнесс:

Трубки пройдут гидростатический тест или электромагнитный тест для утечк-закрепленности

Испытание без разрушения:

Полнометражное шва сварки ахлл всех трубок ЭВ и БВ подвергалось к тесту без разрушения для обнаружения продольных имферфектионс

Полнометражное сеамл сварки всего УВИДЕЛО что трубки будет субджуэктед к тесту без разрушения для обнаружения несовершенств.

Прямота:

Отступление от прямоты, любой длины л трубки, не превысит 0.0015Л.

Отступления от прямоты над любой одной длиной метра не ексед 3мм.

Подготовка концов:

Трубки будут поставлены с концами отрезка квадрата. Концы будут свободны от чрезмерных заусенцев.

Химический состав:







ЭН10217-1 часть 1:  трубки Не-сплава стальные с определенными свойствами комнатной температуры

ЭН10217-2 часть 2:  Электрические сваренные трубки не-сплава и легированной стали с определенный повышенный
                                     свойства температуры

ЭН10217-3 часть 3:  Трубки стали точного зерна сплава

ЭН10217-5 часть 4:  Электрические сваренные трубки не-сплава стальные с определенной низкой температурой
                                     свойства

ЭН10217-5 часть 5:  Погруженные в воду трубки полученного дуговой сваркой не-сплава стальные с определенным низким уровнем
                                      свойства температуры

ЭН10217-6 часть 6:  Погруженные в воду трубки полученного дуговой сваркой не-сплава стальные с определенным низким уровнем
                                      свойства температуры

ЭН10217-7 часть 7:  Трубки нержавеющей стали.


Нормативные ссылки:
ЭН 760, сваривая потребляемые вещества - потоки для погруженной в воду дуговой сварки - классификация

ЭН 895, разрушительные испытания по сварки в металлических материалах - поперечном растяжимом тесте

ЭН 910, разрушительные испытания по сварка в металлических материалах - тест загиба

ЭН1321, разрушительные испытания на сварках в металлических материалах - макроскопических и наблюдение под микроскопом
                сварок

ЭН10002-1, металлические материалы - растяжимое испытание - часть 1:  Метод теста на температуре окружающей среды

ЭН10002-5, металлические материалы - растяжимое испытание - часть 5:  Метод тесинг на повышенной температуре

ЭН10020, определения и классификация рангов стали

ЭН10021, общие течикал требования к доставки для стали и продукты утюга

ЭН10027-1, разрушительные системы сталей - части 1:  Стальные имена, символы принципа.

ЭН10027-2, системы обозначения для сталей - части 2:  Численные системы.

ЭН10045-1, металлические материалы - тест удара Чарпы - часть 1: Метод теста

ЭН10052, терминология условий термической обработки железистых продуктов

ЭН10204, металлические продукты - типы документов осмотра

Трубки ЭН10200, безшовных и сваренного стальные - размеры и массы в длину блока

ЭН10233, металлические материалы - трубки - сплющивать тест

ЭН10234, металлические материалы - трубки - проба на развальцовку смещения

ЭН10236, металлические материалы - трубки - проба на развальцовку колец

ЭН10237, металлические материалы - трубки - тест кольца растяжимый

ЭН10246-1, испытание без разрушения стальной части 1 трубок:  Автоматическое электромагнитное испытание
                     безшовные и сваренные (за исключением погруженное в воду полученного дуговой сваркой) сегнетомагнитные стальные трубки для
                     проверка гидравлического леактигхтнесс

ЭН10246-3, Тесинг без разрушения стальных трубок - часть 3:  Автоматическое испытание вихревого тока безшовного
                     и сваренные (за исключением погруженное в воду полученного дуговой сваркой) стальные трубки для обнаружения несовершенств.

ЭН10246-5, испытание без разрушения стальных трубок - части 5: Автоматическое полностью периферийное магнитное
                     сваренное испытание утечки датчика/потока безшовного и (за исключением погруженное в воду полученного дуговой сваркой)
                     сегнетомагнитные стальные трубки для обнаружения продольных несовершенств

ЭН10246-6, Тесинг без разрушения стальных трубок - часть 6: Автоматическое полностью периферийное ультразвуковое испытание
                     трубки безшовной стали для обнаружения поперечных несовершенств.

ЭН10247-7, испытание без разрушения стальных трубок - части 7: Автоматическое полностью периферийное ультразвуковое испытание
                     безшовные и сваренные (за исключением погруженное в воду полученного дуговой сваркой) стальные трубки для обнаружения
                     продольные несовершенства.

ЭН10246-8, испытание без разрушения стальных трубок - части 8: Автоматическое ультразвуковое испытание сварки
                     шов электрических сваренных трубок для обнаружения продольных несовершенств.

ЭН10246-9, испытание без разрушения стальных трубок - части 9: Автоматическое ультразвуковое испытание сварки
                     шов погруженных в воду полученных дуговой сваркой трубок для обнаружения продольного и/или
                     поперечные несовершенства.

ЭН10246-10, испытание без разрушения стальных трубок - части 10: Радиографическое испытание сварки
                       шов трубок автоматического сплавливания полученных дуговой сваркой для обнаружения несовершенств.

ЭН10246-14, испытание без разрушения стальных трубок - части 14: Автоматическое ультразвуковое испытание
                       безшовные и сваренные (за исключением погруженное в воду полученного дуговой сваркой) стальные трубки для обнаружения ламинарного
                       несовершенства

ЭН10246-15, испытание без разрушения стальных трубок - части 15: Автоматическое ультразвуковое испытание прокладки/плиты
                       использованный в изготовлении стальных трубок для обнаружения ламинарных несовершенств

ЭН10246-16, испытание без разрушения стальных трубок - части 16: Автоматическое ультразвуковое испытание области
                       за швом сварки сваренных стальных трубок для обнаружения ламинарных несовершенств

ЭН10246-17, испытание без разрушения стальных трубок - части 17: Автоматическое ультразвуковое испытание концов трубки
                       безшовных и сваренных стальных трубок для обнаружения ламинарных несовершенств

ЭН10256, испытание без разрушения стальных трубок - квалификация и правомочность уровня 1 и уровня 2
                       Персонал НДТ
