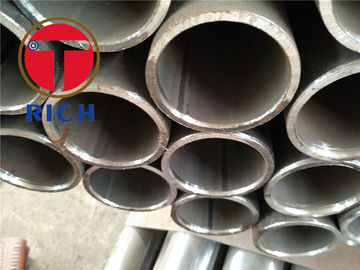

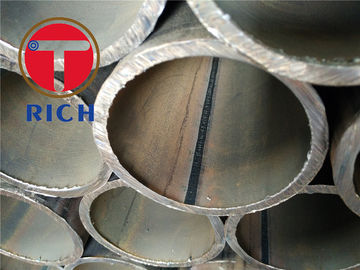

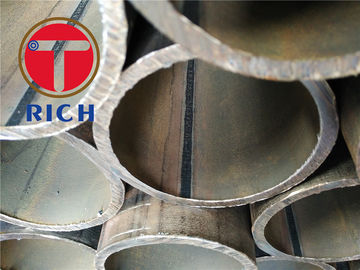

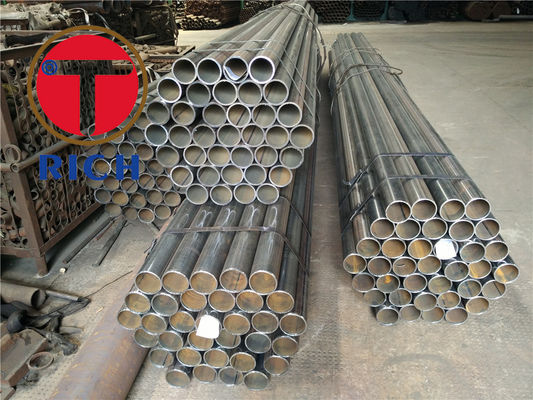

П235ГХ П265ГХ 16Мо3 погрузило полученный дуговой сваркой стальной трубопровод в воду с не- союзником/легированной сталью

EN10217-5 P235GH P265GH 16Mo3 Сварные стальные трубы с подводной дугой с нелегированной и легированной сталью

EN10217-5 Сварные стальные трубы для целей давления - Технические условия поставки -
Часть 5:Сварные луковые трубы из нелегированной и легированной стали с определенными повышенными температурными свойствами

Материал:
Полностью отрубленная сталь, мелкозернистая сталь с ферритическим размером зерна.

Имена стали:
В соответствии с EN10027-1 и CR10260

Изготовление:
ВВССварные высокочастотные
СУ Погруженная дуга сварка - продольный швов -SAWH
- спиральный швов -СВОЛ

Процедура сварки:
Испытания и осмотр процедуры сварки для погруженных и сварных труб с помощью сварного сварного инструмента наблюдаются и одобряются в соответствии с EN10217-1

Внешний вид и общие:
Зона сварки свободна от трещин, отсутствия слияния и отсутствия проникновения
Трубы свободны от внешних дефектов поверхности, которые могут быть обнаружены при визуальном осмотре.

Проницаемость:

Трубы должны пройти гидростатическое испытание или электромагнитное испытание на герметичность.

Неразрушительные испытания:

Вся длина шва всех труб EW и BW подвергается неразрушающему испытанию для выявления продольных повреждений.

Вся длина сварного шва всех SAW труб подвергается неразрушающему испытанию для обнаружения недостатков.

Прямость:

Отклонение от прямоты любой длины трубы L не должно превышать 0,0015 л.

Отклонения от прямоты на любой длине одного метра не должны превышать 3 мм.

Подготовка концов:

Трубки должны поставляться с квадратными концами, которые не должны иметь чрезмерных откосов.

Химическая композиция:

EN10217-1 Часть 1: Трубы из нелегированной стали с определенными свойствами при комнатной температуре

EN10217-2 Часть 2: Электросварные трубы из нелегированной и легированной стали с указанной повышенной
температурные свойства

EN10217-3 Часть 3:Трубки из сплавной стали мелкозернистой

EN10217-5 Часть 4: Электросварные трубы из нелегированной стали с указанной низкой температурой
свойства

EN10217-5 Часть 5: Сварные трубы из нелегированной стали с подтопленной дугой с указанным низким
температурные свойства

EN10217-6 Часть 6: Сварные трубы из нелегированной стали с подтопленной дугой с указанным низким
температурные свойства

EN10217-7 Часть 7: Трубы из нержавеющей стали.


Нормативные ссылки:
EN 760, Расходные материалы для сварки - Потоки для сварки под водой - Классификация

EN 895, Деструктивные испытания на сварках в металлических материалах - испытание поперечной тяги

EN 910: Разрушительные испытания на сварке в металлических материалах - испытание на изгиб

EN1321, Деструктивные испытания на сварках в металлических материалах - макроскопическое и микроскопическое исследование
из сварных изделий

EN10002-1, Металлические материалы - Испытания на протяженность - Часть 1: Метод испытаний при температуре окружающей среды

EN10002-5, Металлические материалы - Испытания на протяженность - Часть 5: Метод испытания при повышенной температуре

EN10020, Определения и классификация классов стали

EN10021, Общие технические требования к поставке стальных и железных изделий

EN10027-1, Разрушительные системы сталей - Часть 1: Наименования сталей, основные символы.

EN10027-2, Системы обозначения сталей - Часть 2: Цифровые системы.

EN10045-1, Металлические материалы - Испытание на столкновение с Charpy - Часть 1: Метод испытаний

EN10052, Словарь терминов тепловой обработки железопродуктов

EN10204, Металлические изделия - виды документов проверки

EN10200, Бесшовные и сварные стальные трубы - Размеры и массы на единицу длины

EN10233, Металлические материалы - Трубы - Испытание плоскости

EN10234, Металлические материалы - Трубы - Испытание расширения дрейфа

EN10236 Металлические материалы - Трубы - Проверка расширения колец

EN10237, Металлические материалы - Трубы - Испытание на прочность кольца

EN10246-1, Неразрушительные испытания стальных труб Часть 1: Автоматическое электромагнитное испытание
безшивовые и сварные (кроме сварных под водой) железомагнитные стальные трубы для
проверка гидравлической герметичности

EN10246-3, Неразрушающее испытание стальных труб - Часть 3: Автоматическое испытание вихревого тока бесшовных труб
и сварные (кроме сварных под водой) стальные трубы для обнаружения недостатков.

EN10246-5, Неразрушительные испытания стальных труб - Часть 5: Автоматические полномагнитные периферийные
Испытание утечки преобразователя/потока бесшовных и сварных (кроме сварных под водой)
железомагнитные стальные трубы для обнаружения продольных несовершенств

EN10246-6, Неразрушающее испытание стальных труб - Часть 6: Автоматическое полное периферийное ультразвуковое испытание
бесшовные стальные трубы для обнаружения поперечных несовершенств.

EN10247-7, Неразрушительные испытания стальных труб - Часть 7: Автоматическое полное периферическое ультразвуковое испытание
цепные и сварные (кроме сварных под водой) стальные трубы для обнаружения
Продольные дефекты.

EN10246-8, Неразрушительные испытания стальных труб - Часть 8: Автоматическое ультразвуковое испытание сварки
швов электрически сварных труб для обнаружения продольных несовершенств.

EN10246-9, Неразрушительные испытания стальных труб - Часть 9: Автоматическое ультразвуковое испытание сварки
швов погруженных луковых сварных труб для обнаружения продольных и/или
Поперечные недостатки.

EN10246-10, Неразрушительные испытания стальных труб - Часть 10: Рентгенологическое испытание сварки
швов автоматических сварных луковых труб для обнаружения несовершенств.

EN10246-14, Неразрушительные испытания стальных труб - Часть 14: Автоматическое ультразвуковое испытание
цепные и сварные (кроме сварных под водой) стальные трубки для обнаружения ламина
несовершенство

EN10246-15, Неразрушительные испытания стальных труб - Часть 15: Автоматическое ультразвуковое испытание ленты/пласты
используется при производстве стальных труб для обнаружения ламинарных несовершенств

EN10246-16, Неразрушительные испытания стальных труб - Часть 16: Автоматическое ультразвуковое испытание области
прилегающий к сварному шву сварных стальных труб для обнаружения ламинарных несовершенств

EN10246-17, Неразрушительные испытания стальных труб - Часть 17: Автоматическое ультразвуковое испытание концов труб
из стальных труб без швов и сварных труб для обнаружения ламинарных недостатков

EN10256, Неразрушительные испытания стальных труб - квалификация и компетенция уровня 1 и уровня 2
Персонал НДТ
