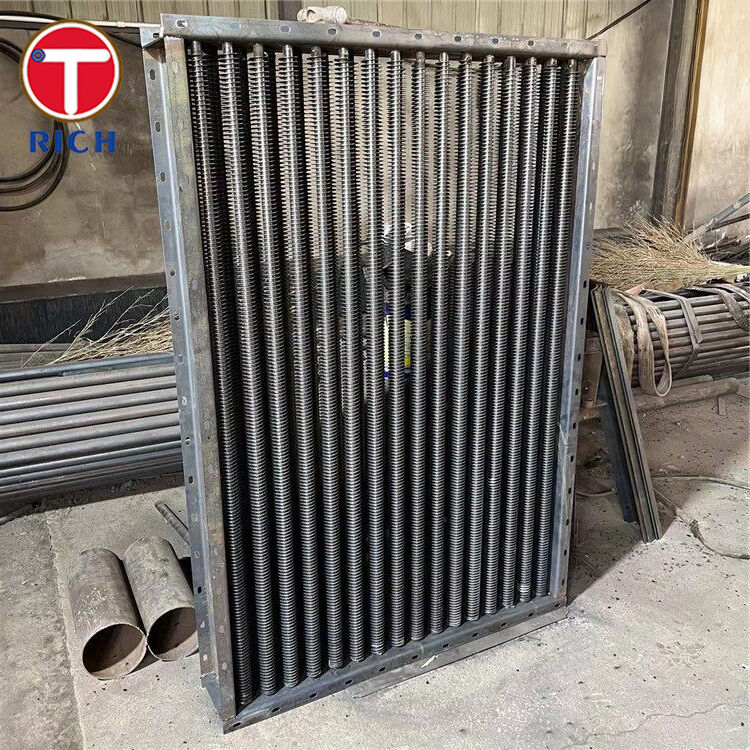

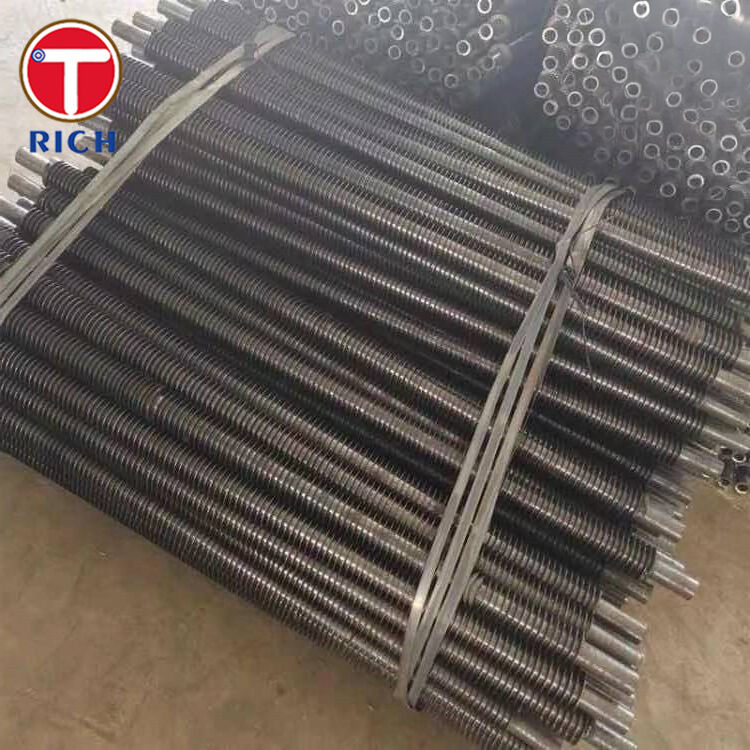

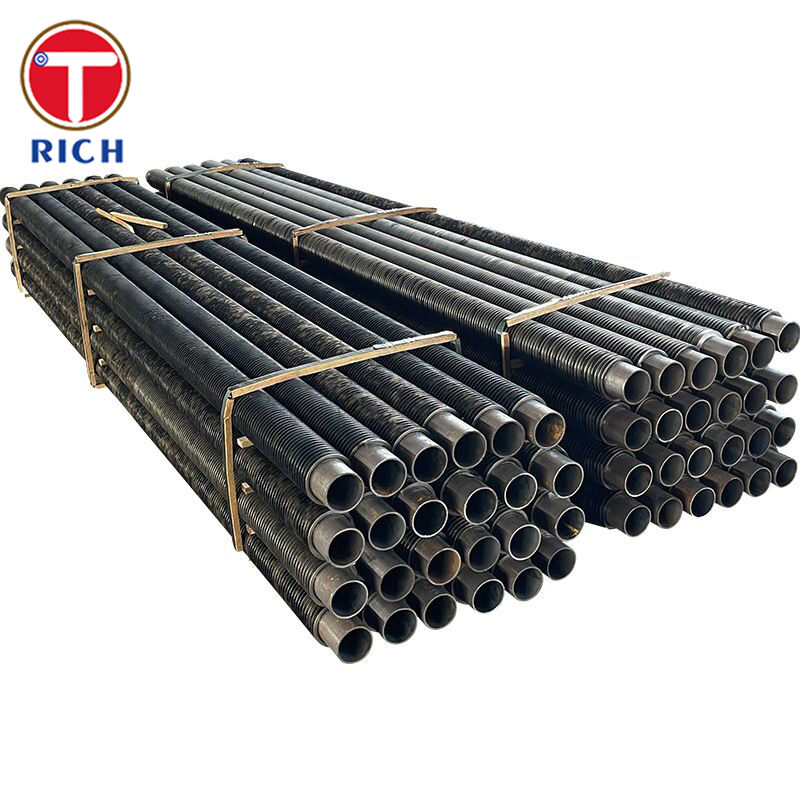

Л-типовые трубы с крыльями Алюминиевые трубы с крыльями для теплообменника

Обзор материала

Алюминиевые трубки с натяжкой L-foot являются биметаллическими или мультиметаллическими элементами теплопередачи, в которых тонкая алюминиевая лента спирально накручивается вокруг основной трубы под контролируемым напряжением.Вначале на одном краю полосы плавников образуется нога с формой ′′L′′; эта нога держится непосредственно на внешней поверхности трубы и механически блокирует плавник к трубе по всей ее длине.

Основная трубка может быть из углеродной стали, низколегированной стали, нержавеющей стали или нежелтых материалов, таких как медь и латунь,в то время как плавник обычно изготавливается из высокотеплопроводящих сплавов алюминия (eЭта конструкция сочетает в себе механическую прочность и давление базовой трубы с отличной теплопроводностью и коррозионной стойкостью алюминиевых плавников.

Трубы с крыльями типа L широко используются в воздушно-охлаждаемых теплообменниках, промышленных радиаторах и процессовых газовых охладителях.Особенно, когда рабочие температуры находятся в пределах от низкого до среднего диапазона и требуется дополнительная защита стенки трубы..

Спецификации

Эти значения представляют собой общие производственные возможности для алюминиевых L-foot натяжных прокрученных труб. Фактические габариты и допустимые отклонения определяются по чертежам заказчика и применимым кодам.

• Материалы базовых труб

  • Углеродистая сталь: например, SA-179, SA-210, SA-214

  • Нержавеющая сталь: например, TP304/304L, TP316/316L

  • Сплавленные или цветные стали (мед, латунь, Cu-Ni) по запросу

• Материал плавников

  • Сплавы алюминия: AA1050/1050A, 1060, 1100, 3003, 5052 (другие по запросу)

  • Температура, как правило, H14 / H16 для рыб

• Внешний диаметр трубы (OD)

  • Приблизительно 12,7-50,8 мм (1/2"-2") обычно поставляется

  • Другие диапазоны ОД возможны в зависимости от материала и толщины стенки

• Толщина стенки трубы

  • Обычно 1,5 - 6,0 мм в зависимости от конструктивного давления и кода; более тяжелые стены доступны для высокого давления

• Высота плавника

  • Приблизительно 6 ‰ 16 мм (1/4 ‰ 5/8"), с более высокими плавниками, возможными для специальных конструкций

• Толщина плавника

  • Обычно 0,2 ≈ 0,4 мм (≈ 0,008" ≈ 0,016")

• Прямление плавников (плотность плавников)

  • 5 ≈13 плавников на дюйм (≈4 ≈16 мм продольности плавников) согласно тепловой конструкции

• Максимальная длина трубы

  • До приблизительно 1518 м (≈5060 футов), в зависимости от ограничений материала и транспорта

• Рекомендуемая рабочая температура

  • Обычно до примерно 200 °C (≈400 °F) непрерывная эксплуатация

  • Краткосрочные пики до ≈230+ °C (450 °F) могут быть приемлемы в зависимости от материала основной трубы, сплава плавников и окружающей среды

  • Для более высоких температур металла обычно предпочитают экструдированные или встроенные типы плавников

Основные особенности

• Высокая эффективность передачи тепла

  • Алюминиевые плавники обладают очень высокой теплопроводностью и большой внешней поверхностью, что значительно увеличивает общий коэффициент теплопередачи в воздушных управляемых системах.

• Механическая финальная трубка с защищенной связью

  • Л-стопа затяжная, так что каждый поворот плавника твердо держится на трубке, обеспечивая равномерное расстояние между плавниками и предотвращая движение плавника или отделение при тепловых циклах и вибрациях.

• Улучшенная защита от коррозии базовой трубы

  • Нога плавника покрывает поверхность трубы, защищая сталь от прямого воздействия атмосферы и уменьшая риск коррозии под плавниками во многих средах.

• Оптимизировано для использования с воздушным охлаждением

  • Трубы с крыльями типа L широко используются в теплообменниках с воздушным охлаждением и в холодильниках с крыльями вентиляторов, где ожидаются умеренные температуры, давление и уровни вибрации.

• Гибкая комбинация материалов

  • Любой подходящий материал трубы может быть сочетается с высокопроводными алюминиевыми плавниками, балансирующими затратами, коррозионной стойкостью и давлением для каждого проекта.

• Экономично эффективное решение

  • По сравнению с экструдированными трубками,Алюминиевые лапы с натяжкой L-foot, как правило, предлагают более низкие материальные и производственные затраты, обеспечивая при этом надежную адгезию лапы и хороший срок службы в соответствующих условиях.

Наши преимущества Ответы на типичные вопросы клиентов

1. ¢Отпускаются ли плавники при вибрациях и тепловых циклах?

• Профиль L-стопы и контролируемая натяжная обмотка создают механическую блокировку между плавником и трубкой, которая сопротивляется подъему плавников и движению в типичном рабочем диапазоне до примерно 400-450 ° F.

• Однородное расстояние между плавниками и тесный контакт корней помогают предотвратить возбуждение и шум, улучшая долгосрочную стабильность в охладителях с вентилятором и охладителях воздуха.

2¢Как контролировать коррозию в основной трубе, особенно на открытом воздухе или в прибрежных заводах?

• Алюминиевая Л-стопа покрывает поверхность трубы, обеспечивая дополнительный барьер между окружающей средой и стальной или сплавной трубой.

• Соответствие сплава с крыльями (например, 3003 или 5052 для повышения коррозионной стойкости) и сплава труб (например,нержавеющая сталь или Cu-Ni) выбирается для минимизации гальванического воздействия в морской или химически агрессивной атмосфере.

3. ¢Можете ли вы выполнить мои требования к кодексу и стандартам? ¢

• Основные трубы и материалы из алюминиевых плавников изготавливаются и изготавливаются в соответствии с основными международными стандартами: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784,JIS H 4000/H 4040 и GB/T 3190, GB/T 4437.1, среди прочего.

• Химический состав и механические свойства сплавов алюминиевых плавников контролируются в соответствии с соответствующими наименованиями сплавов (1050, 1060, 3003, 5052, 6063 и т.д.),обеспечение отслеживаемой и повторяемой производительности.

4. ¢Можете ли вы сопоставить мой существующий дизайн пакета (OD, высота плавника, FPI, длина)? ¢

• Мы поддерживаем типичные трубки OD от 1/2 "до 2", высоты плавника от около 1/4" до 5/8", плавник проемы от 5 до 13 FPI и длины труб до ~ 15 ≈ 18 м, что охватывает большинство обычных нефтеперерабатывающих заводов,нефтехимические и энергетические приложения.

• Настраиваемые геометрии и плотность плавников могут быть спроектированы, чтобы соответствовать существующим тепловым конструкциям или требованиям к модернизации.

5. ¢Как насчет обслуживания, очистки и замены? ¢

• Гладкая поверхность алюминиевого вентилятора совместима со стандартными процедурами очистки воздушным дыханием или водой низкого давления, обычно используемыми на вентиляторах.

• Последовательное соблюдение стандартных обозначений сплавов и диапазонов размеров облегчает поставку заменных труб, которые полностью взаимозаменяемы с оригинальными пучками.

Химический состав Типичные сплавы алюминиевых плавников

Механические свойства Типичные сплавы алюминиевых плавников

Применимые стандарты

В зависимости от выбора материала и спецификации заказчика, алюминиевые трубы типа L с лапами L-foot могут быть изготовлены в соответствии со следующими (или эквивалентными) стандартами:

• ASTM (США)

  • ASTM B209Алюминиевые и алюминиево-сплавные листы и пластины (алюминиевые ленты с плавниками)

  • ASTM B221 / B221MАлюминиевые и алюминиево-сплавные экструзированные прутки, стержни, проволоки, профили и трубы (алюминиевые трубы и секции)

  • ASTM B234 / B241Алюминиевые и алюминиево-сплавные протянутые бесшовные трубы / бесшовные трубы и трубы для конденсаторов и теплообменников

• EN (Европа)

  • EN 573-3Алюминий и алюминиевые сплавы Химический состав и форма кованых изделий (наименование и состав сплава)

  • EN 755-1 / EN 755-2Алюминий и алюминиевые сплавы Экструзированные стержни, трубы и профили Технические условия поставки и механические свойства

• ГОСТ (Россия/СНГ)

  • ГОСТ 4784Алюминий и кованые алюминиевые сплавы

• JIS (Япония)

  • JIS H 4000Плочи, ленты и пластины из алюминия и алюминиевых сплавов

  • JIS H 4040Алюминиевые и алюминиевые сплавы (связанные с экструдированными изделиями и трубками)

• GB / T (Китай)

  • ГБ/Т 3190Химический состав кованого алюминия и алюминиевых сплавов (границы сплавов)

  • GB/T 4437.1Алюминий и алюминиевые сплавы, горячеэкструдированные трубы Часть 1: Бесшовные трубы (трубы с алюминиевой основой)

Сталь, нержавеющая сталь и другие базовые трубные материалы соответствуют специальным кодам проекта, таким как стандарты ASME, EN, GB или GOST для труб под давлением и котлов, в зависимости от требований.

Области применения

Общие области применения

Алюминиевые трубы с натяжкой L-foot подходят для широкого спектра теплового оборудования, где преобладает сопротивление воздуха и требуется улучшение внешней поверхности:

• Воздушно-охлаждаемые теплообменники и фен-охладители в нефтеперерабатывающих и нефтехимических заводах

• Газоохладители и межохладители для компрессоров и газотурбинных систем

• Промышленные радиаторы для двигателей, турбин и крупного вращающегося оборудования

• Установки и экономайзеры для утилизации отработанного тепла (в пределах температурных пределов)

• Свинцовые катушки для газовых процессов, воздухонагревателей и сушилки

• Конденсаторы/выпариватели HVAC и холодильных приборов, где предпочтительнее металлические конструкции с крыльями и трубками

Типичное использование в каждом секторе

• Нефть и газ / нефтехимия

  • Процессовые охлаждающие газы с воздушным охлаждением, конденсаторные пакеты, наземные охладители с стабилизатором и охладители с вентиляторами в трубовых установках.

• Производство энергии

  • Генераторные и двигательные воздухоохладители, турбинные охладители с маслом для смазки, водородные охладители (где приемлемы алюминиевые плавники) и охладители воздуха вспомогательной системы.

• Заводы по производству химических и удобрений

  • Охладители воздуха для потоков процессов (NH3, синтезный газ, воздух, азот), охладители продуктов и системы восстановления растворителей, при которых умеренная температура и коррозионная способность соответствуют алюминиевым плавникам.

• Металлургическое, бумажное, пищевое и сушильное оборудование

  • Нагреватели и сушилки с горячим воздухом, печные катушки и нагреватели процессуального воздуха, которые пользуются большой площадью и относительно небольшим весом.

• КВК / охлаждение

  • Специальные катушки и промышленные обогреватели воздуха, где надежные металлические плавники и трубы с тяжелыми стенками предпочтительнее легких коммерческих катушек, при соответствующей температуре и коррозионной защите.
