Сварная трубка DOM высокой точности с хорошими механическими свойствами и контролируемой точностью OD / ID
Основные свойства
Место происхождения:
Китай
Наименование марки:
Torich
Сертификация:
ISO 9001 ISO14001 TS16949
Номер модели:
ДОМ
Торговая недвижимость
Минимальное количество заказа:
5 тонн
Цена:
800-1200USD/ton
Условия оплаты:
L/C, T/T, D/A, D/P, T/T, Western Union, MoneyGram
Способность к поставкам:
60000tons в год
Резюме продукта
Сварные трубки DOM с высокой точностью с хорошими механическими свойствами Сварные трубы DOM с высокой точностью с холодом - это механические трубы из углеродной стали ERW, обработанные путем холодной натяжки над мандролем для улучшения точности OD / ID, однородности стенки, концентричности, отделки ...
Детали продукта
Выделить:
Нарисованный над пробкой стали дорна
,Трубопровод металла DOM
Material:
Низко- и среднеуглеродистая нелегированная сталь для производства труб из ВПВ и холоднотянутого РОВ.
Standards:
ASTM A513/A513M тип 5, EN 10305-2, SAE J525, JIS G 3445, ГОСТ 10707, GB/T 24187, GB/T 13793 по догов
Grades:
ЭН Е155, Е195, Е235, Е275, Е355; Марки углеродистой стали ASTM/SAE под заказ
Outside Diameter:
5,0–200 мм; Прецизионный сертифицированный диапазон EN 10305-2 обычно применяется до D ≤ 150 мм.
Wall Thickness:
0,5–20 мм; Предпочтительная таблица точности EN обычно охватывает 0,5–10 мм, более толстая стенка по
Length:
1–12 м, фиксированная или произвольная длина; Возможна услуга порезки по длине
Tolerance Range:
Типичный допуск на наружный диаметр: от ±0,08 до ±0,80 мм в зависимости от диаметра; допуск на стену
Heat Treatment:
+C холоднотянутая/твердая, +LC мягкая холоднотянутая, +SR снято напряжение, +A отожжено, +N нормализ
Описание продукта
Сварные трубки DOM с высокой точностью с хорошими механическими свойствами
Сварные трубы DOM с высокой точностью с холодом - это механические трубы из углеродной стали ERW, обработанные путем холодной натяжки над мандролем для улучшения точности OD / ID, однородности стенки, концентричности, отделки поверхности,и механическая устойчивостьОни подходят, когда обычные трубы ERW недостаточно точны для обработки, прессовой установки, подшипниковой поддержки или контролируемого расстояния сборки.Рекомендуемая база - ASTM A513/A513M тип 5 для механических труб DOM или EN 10305-2 для сварных холодных высокоточных труб.
Спецификации
| Положение | Стандартное описание поставки |
|---|---|
| Материал | Низкоуглеродистая и среднеуглеродистая нелегированная сталь для производства труб ERW и DOM |
| Стандарты | ASTM A513/A513M тип 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 по согласованию |
| Оценки | EN E155, E195, E235, E275, E355; классы углеродистой стали ASTM/SAE по порядку |
| Внешний диаметр | 5.0-200 мм; диапазон, сертифицированный по стандарту EN 10305-2, обычно применяется до D ≤ 150 мм |
| Толщина стены | 0.5-20 мм; EN предпочтительная таблица точности обычно охватывает 0,5-10 мм, с более тяжелой стеной по согласованию |
| Длина | 1-12 м, фиксированная длина или случайная длина; доступная услуга резки по длине |
| Диапазон допустимости | Типичная толерантность ОД: ±0,08 до ±0,80 мм в зависимости от диаметра; толерантность стенки: ±7,5% или ±0,10 мм, в зависимости от того, что больше; уменьшенная толерантность по согласованию |
| Прямая | Для D > 15 мм и L > 1000 мм: максимум 0,0015L для ReH ≤ 500 MPa; максимум 0,002L для ReH > 500 MPa; не более 3 мм на 1 м, если не указано более тесное прямое положение |
| Состояние поверхности | Гладкая OD и ID, яркая или смазанная маслом поверхность; эталонная шероховатость Ra ≤ 4 μm согласно EN 10305-2; улучшенная шероховатость доступна по согласованию |
| Тепловая обработка | +C холодный/жесткий, +LC мягкий холодный, +SR напряжение снято, +A отжигание, +N нормализовано; условие поставки должно быть указано в заказе |
Основные характеристики
- Контролируемая однородность ОД, ИД и стен
Толерантность диаметра может контролироваться от ±0,08 мм при меньших точностных размерах до ±0,80 мм при больших предпочтительных размерах EN. Толерантность толщины стенки обычно составляет ±7,5% или ±0,10 мм, в зависимости от того, что больше.При указании как OD, так и ID, для улучшения концентричности может применяться контроль эксцентричности. - Устойчивая прямота для обработки и сборки
Для труб с протяженностью более 15 мм и длиной более 1000 мм прямость может быть регулирована до 0,0015 л для прочности до 500 МПа,с максимальным отклонением 3 мм на любой длине 1 м, если не согласовано более жесткую прямоту. - Определенная шероховатость поверхности
Поверхности OD и ID гладкие после холодной протяжки, с эталонной грубостью Ra ≤ 4 μm по стандарту EN 10305-2. Более низкие значения грубости могут быть указаны, когда трубка используется для скольжения, телескопического,герметизация, или деталей с высокой точностью. - Выбираемый уровень механической прочности
В нормализованном состоянии, классы EN 10305-2 охватывают прочность натяжения от 270-410 MPa для E155 до 490-630 MPa для E355. В состоянии снятия напряжения E355 может достигать минимума Rm 590 MPa, ReH 435 MPa,и удлинение 10%. - Проверка качества сварного шва
Для критического использования NDT может быть определен для продольных несовершенств или герметичности.или ультразвуковые методы могут быть использованы в зависимости от выбранного стандарта и уровня приемлемости. - Практическая подготовка
Трубы поставляются с квадратными концами, свободными от вредоносных отломок.
Наши преимущества
| Профессиональная забота | Как мы к этому относимся |
|---|---|
| Сохранит ли трубка точность идентификации после обработки или прессовой установки? | Мы рекомендуем указывать OD + ID вместо OD + стенки только для деталей с точной настройкой.и уменьшенная допустимость может быть согласована до серийного производства. |
| Продержится ли сварный швов при расширении, изгибе или механическом нагрузке? | Для критических компонентов мы можем применять контроль качества в области сварки с помощью NDT, сглаживания, дрейф-расширения или конкретных испытаний проверки качества.Условия доставки должны быть выбраны в зависимости от того, требует ли трубка формирования., обработки или более высокой прочности. |
| Соответствует ли поставленный материал чертежу и сертификату? | Трубы могут быть заказаны по стандарту, классу, размеру, тепловой обработке и типу документа о проверке.Размерные записи, состояние поверхности и идентификация партии. |
Применимые стандарты
| Стандартная система | Соответствующий стандарт | Обобщение сферы применения |
|---|---|---|
| ASTM | ASTM A513/A513M тип 5 | Механические трубы из углерода и легированной стали, сварные с электрическим сопротивлением; тип 5 относится к трубам, протянутым через мандроль. |
| СНГ | SAE J525 | Сварные и холодные трубы из низкоуглеродистой стали для линий давления, требующих изгиба, поджигания, формования и сплавления |
| EN | EN 10305-2 | Сварные холоднотянутые высокоточные стальные трубы, обычно для автомобильной промышленности, мебели и общего инженерного назначения |
| ГОСТ | ГОСТ 10707 | Электросварные трубы из стали, деформированные холодным способом, из нелегированной углеродной стали |
| JIS | JIS G 3445 | Трубы из углеродистой стали для конструкции машин |
| ГБ | GB/T 24187 | Прочные сварные стальные трубы, с высокой точностью, протянутые холодом |
| ГБ | GB/T 13793 | Продольные стальные трубы сварные электрическим сопротивлением |
Область применения
Автомобильные амортизаторы цилиндровой трубы-- используется там, где трубка должна обеспечивать контролируемую идентификацию, стабильную прямоту, хорошее состояние поверхности и предсказуемую механическую производительность для движения поршня и надежности сборки.
Химический состав
| Уровень | Сталь No. | C Макс | Си Макс | Мн Макс | П Макс | S Макс | Al Всего Min |
|---|---|---|---|---|---|---|---|
| Е155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| Е195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| Е235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| Е275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| Е355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
Механические свойства
| Уровень | Сталь No. | +SR Rm Min MPa | +SR ReH Min MPa | +SR A Min % | +N Rm MPa | +N ReH Min MPa | +N A Min % |
|---|---|---|---|---|---|---|---|
| Е155 | 1.0033 | 350 | 245 | 18 | 270 - 410 | 155 | 28 |
| Е195 | 1.0034 | 370 | 260 | 18 | 300-440 | 195 | 28 |
| Е235 | 1.0308 | 440 | 325 | 14 | 340 - 480 | 235 | 25 |
| Е275 | 1.0225 | 510 | 375 | 12 | 410-550 | 275 | 22 |
| Е355 | 1.0580 | 590 | 435 | 10 | 490 - 630 | 355 | 22 |

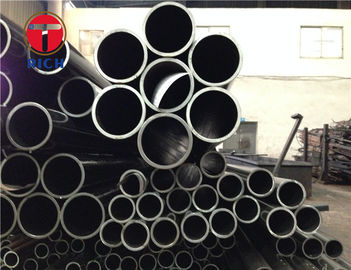

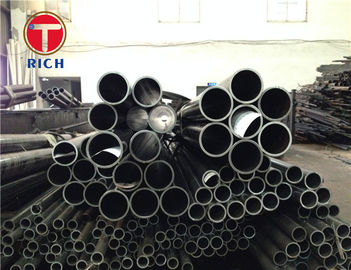

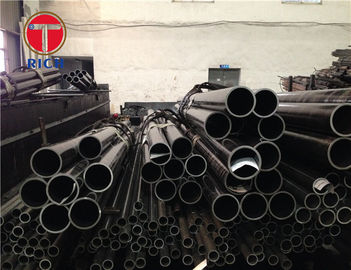

Изображение продукта
Часто задаваемые вопросы
Вопрос: Вы торговая компания или производитель?
A: Производитель, также может заниматься торговлей.
Вопрос: Сколько времени у вас на доставку?
О: Как правило, это 10-15 дней, если товары находятся на складе, или это 30-40 дней, если товары не находятся на складе, это зависит от количества.
Вопрос: Вы предоставляете образцы? Это бесплатно или дополнительно?
О: Да, мы могли бы предложить образец бесплатно, но нужно оплатить стоимость груза.
Вопрос: Каковы ваши условия оплаты?
A: Оплата ≤ 2000USD, 100% заранее. Оплата ≥ 2000USD, 30% T / T заранее, баланс перед отправкой. Если у вас есть другие вопросы, пожалуйста, не стесняйтесь связаться со мной.
