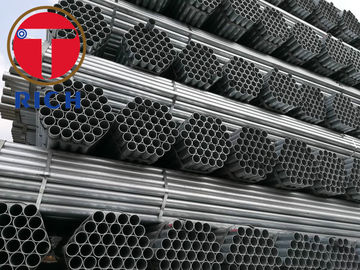

BS 1387 Стандарт Q195 SS400 Сварная оцинкованная стальная труба в круглой форме для структурных применений
Детали продукта
сварные стальные трубы
,трубопровод стали заварки
Сварная оцинкованная стальная труба BS 1387 представляет собой круглую трубу из углеродистой стали, предназначенную для резьбовых, сварных и общеконструкционных работ. Обычно он поставляется с гладкими, резьбовыми или резьбовыми концами, а также с оцинкованной или черной поверхностью.
Для обеспечения технически точной закупки спецификацию трубы и марку сырья необходимо указывать отдельно.BS 1387 определяет требования к готовым трубам, а Q195 и SS400 относятся к основным материалам согласно GB/T 700 и JIS G 3101 соответственно.Их не следует автоматически рассматривать как марки BS 1387 без подтверждения соответствия размеров, механических свойств, покрытия, резьбы и испытаний готовой трубы.
| Параметр | Доступная спецификация |
|---|---|
| Тип продукта | Электросварная круглая труба из углеродистой стали |
| Стандартная трубка | BS 1387:1985 или BS EN 10255. |
| Стандарты основного материала | GB/T 700, устаревшие марки GB/T 1591 или JIS G 3101. |
| Общие оценки | Q195, Q215A, Q235B, устаревший Q345B, SS400 |
| Форма | Круглый |
| Внешний диаметр | 21,3-323,9 мм для коммерческих конструкций |
| Стандартный диапазон наружного диаметра BS EN 10255 | 10,2-165,1 мм |
| Номинальный размер трубы | Примерно 1/2–12 дюйма для коммерческих поставок; диапазон соответствия стандарту должен быть подтвержден соответствием выбранной спецификации |
| Толщина стенки | 0,8-12,0 мм имеется в продаже |
| Типичная серия BS 1387/EN 10255 | Легкий, средний и тяжелый, в зависимости от указанного издания. |
| Длина | 1-12 м; Обычно указываются 5,8 м, 6,0 м, 6,4 м и 12 м. |
| допуск по ОД | В соответствии с заказанным стандартом и размером трубки. |
| Допуск толщины стенки | Обычно ±10% для сварной трубы средней серии EN 10255; применимая стандартная таблица регулирует |
| Прямолинейность | Согласовано согласно заявке; коммерческая цель ≤2 мм/м при специальном заказе |
| Состояние поверхности | Черный, предварительно оцинкованный, горячеоцинкованный после сварки, смазанный маслом, окрашенный или с порошковым покрытием. |
| Цинковое покрытие | Предварительно оцинкованное массовое покрытие или покрытие горячим погружением после изготовления в соответствии со спецификацией покупки. |
| Конечные условия | Гладкая, без заусенцев, со скошенной кромкой, с резьбой или с резьбой с раструбом |
| Термическая обработка | В состоянии сварки, если не указаны нормализация, снятие напряжений или другие условия. |
| Тип сварного шва | Продольные высокочастотные ВПВ |
| Инспекционные документы | EN 10204 Тип 2.2 или 3.1 по запросу. |
| Варианты тестирования | Проверка на растяжение, сплющивание, изгиб, герметичность, вихревой ток, гидростатика, масса покрытия, толщина покрытия и резьба. |
| Маршрут нанесения покрытия | Техническое описание | Рассмотрение закупок |
|---|---|---|
| Предварительно оцинкованная труба | Изготовлен из непрерывно оцинкованной стальной полосы; полоса формируется и продольно сваривается | Внешняя область сварного шва может потребовать ремонта с высоким содержанием цинка, поскольку сварка локально повреждает исходное покрытие. |
| Горячее цинкование после сварки | Готовая черная труба после формовки и сварки погружается в расплавленный цинк. | Цинк покрывает тело трубы, зону сварки и, как правило, концы трубы более равномерны. |
| Электрооцинкованная труба | Цинк осаждается электролитически. | Обычно тоньше, чем традиционные покрытия, нанесенные методом горячего погружения, и предназначены для относительно мягкого воздействия. |
| Ремонтный сварной шов с высоким содержанием цинка | На зону сварного шва наносится местная цинковая краска, цинковый спрей или металлизация. | Метод ремонта и минимальные характеристики покрытия должны быть согласованы до начала производства. |
Продольный процесс ERW обеспечивает стабильный внешний диаметр, толщину стенок и округлость для нарезания резьбы, профилирования, гибки, сварки и механической сборки. Допуски на размеры должны выбираться из стандарта заказанной трубы, а не из стандарта сырья.
BS 1387 традиционно делит лампы на легкие, средние и тяжелые серии. Выбранная серия определяет толщину и массу стены на метр. Замены обычной конструкционной трубы с тем же номинальным диаметром недостаточно, если не проверены ее фактический наружный диаметр, толщина стенки, совместимость с резьбой и требования к испытаниям под давлением или на герметичность.
Слой цинка обеспечивает защитную защиту стальной основы. Прочность покрытия зависит от массы цинка, сплошности покрытия, категории воздействия, наличия конденсата, загрязнения хлоридами, защиты режущей кромки и повреждений при изгибе или монтаже.
Трубка может поставляться с гладким концом, с резьбой или с резьбой и раструбом. Резьба, подготовка торца, состояние покрытия и свариваемость должны быть указаны на этапе заказа. Оцинкованные поверхности должны быть подготовлены на месте перед сваркой, а сварочные дымы должны контролироваться с помощью соответствующей процедуры промышленной вентиляции.
Q195 обеспечивает относительно высокую формуемость и подходит для легкого производства. Q235B обеспечивает более высокий уровень прочности сварных конструкций общего назначения. SS400 — это конструкционная марка JIS с минимальным пределом текучести 245 МПа для толщины до 16 мм. Legacy Q345B обеспечивает более высокую прочность, но текущие закупки GB/T 1591 обычно должны оценивать марки серии Q355, а не предполагать, что Q345B остается текущим обозначением.
Частой проблемой при закупках является заказ «Трубы BS 1387 Q195 SS400» без определения того, какое требование определяет готовую трубу.
Мы разделяем спецификацию покупки на:
- Готовая трубка стандартная
- Марка базовой стали
- Размерный ряд
- Маршрут производства
- Маршрут нанесения покрытия и масса покрытия
- Завершение подготовки
- Уровень проверки и тестирования
Это предотвращает ошибочное представление сырья Q195 или SS400 в качестве автоматического доказательства соответствия BS 1387. SS400 — это общее обозначение конструкционной стали по стандарту JIS G 3101, а не специальная марка труб BS 1387.
Покупатели часто получают предложения, в которых указано только «оцинкованный», без указания того, является ли материал предварительно оцинкованным или оцинкованным после сварки.
Мы определяем:
- Маршрут цинкования
- Минимальная масса или толщина цинка
- Сварной метод ремонта швов
- Требования к внутреннему и внешнему покрытию
- Требования к ремонту обрезанных концов
- Тест на адгезию покрытия
- Метод измерения толщины покрытия
Это позволяет покупателю оценить трубку в соответствии с фактической атмосферой, условиями конденсации внутри помещения или условиями производства, а не полагаться на неопределенную оцинкованную поверхность.
Номинальный размер трубы не является прямым показателем измеренного наружного диаметра. Например, номинальная трубка с резьбой диаметром 1 дюйм не является трубкой с фактическим наружным диаметром 25,4 мм.
Перед производством мы можем подтвердить:
- Фактический внешний диаметр
- Толщина стенки и серия
- Размер резьбы и стандарт резьбы
- Совместимость сокетов
- Допуск по длине
- Конечная прямоугольность
- Овальность
- Прямолинейность
- Масса на метр
Это уменьшает несоответствие резьбы, утечку в муфте, помехи в креплении и необходимость доработки при установке. ISO 65 аналогичным образом рассматривает трубы с резьбой из углеродистой стали в рамках определенных размерных серий, а не только номинальных размеров в дюймах.
| Стандартная система | Соответствующий стандарт | Объем |
|---|---|---|
| Британский | БС 1387:1985 | Устаревшая спецификация для стальных труб с резьбой, раструбом, гладким концом, сварных или нарезных стальных труб. |
| Европейский/Британский | БС ЕН 10255 | Текущая замена BS 1387; трубы из нелегированной стали, подходящие для сварки и нарезания резьбы |
| Международный | ИСО 65 | Трубы из углеродистой стали, подходящие для нарезания резьбы согласно ISO 7-1. |
| китайский | ГБ/Т 3091 | Сварные стальные трубы для подачи жидкости низкого давления |
| Китайский материал | ГБ/Т 700 | Углеродистые конструкционные стали, включая Q195, Q215 и Q235. |
| Китайский высокопрочный материал. | ГБ/Т 1591 | Высокопрочные низколегированные конструкционные стали; в текущих выпусках используются обозначения серии Q355, а не устаревшие Q345. |
| Японский материал | ДЖИС Г 3101 | Прокат для общеконструкционных работ, в том числе SS400 |
| Японская трубка | ДЖИС Г 3444 | Трубы из углеродистой стали общеконструкционного назначения |
| Русский/Евразийский | ГОСТ 3262 | Стальные водопроводные и газовые трубы |
| АСТМ | АСТМ А53/А53М | Черные и горячеоцинкованные сварные и бесшовные стальные трубы |
| Гальванизация | ЕН ИСО 1461 | Горячеоцинкованные покрытия на готовых изделиях из железа и стали. |
Трубку можно использовать для изготовленияАрка крыши коммерческой теплицы.
Для этого применения покупатель должен определить наружный диаметр, толщину стенки, путь цинкового покрытия, радиус изгиба, овальность после изгиба, ориентацию сварного шва, минимальный предел текучести и метод местного ремонта для просверленных или разрезанных участков. Предварительно оцинкованные трубы Q195 подходят для арок легкой формы, если это позволяет конструкция конструкции, в то время как более прочные марки могут быть выбраны для более длинных пролетов или повышенных ветровых и снеговых нагрузок.
Окончательные размеры труб и класс конструкции должны быть проверены проектировщиком теплицы. Данное описание продукта не заменяет структурные расчеты для конкретного проекта.
Следующие значения представляют собой типичные максимальные пределы термоанализа из ссылочных стандартов на материалы. Точный суффикс марки, метод раскисления, толщина продукта и заказанная стандартная версия должны быть указаны в заказе на поставку.
| Оценка | Стандартный | С, макс. % | Си, макс. % | Мн, макс. % | П, макс. % | С, макс. % | Дополнительные элементы |
|---|---|---|---|---|---|---|---|
| Q195 | ГБ/Т 700 | 0,12 | 0,30 | 0,50 | 0,035 | 0,040 | Применяются требования к сорту и раскислению. |
| Q215A | ГБ/Т 700 | 0,15 | 0,35 | 0,60 | 0,045 | 0,050 | Уровень качества А |
| Q235B | ГБ/Т 700 | 0,20 | 0,35 | 1.40 | 0,045 | 0,045 | Уровень качества класса B |
| Q345B, устаревший | Ранее обозначение GB/T 1591 | 0,20 | 0,50 | 1,70 | 0,035 | 0,035 | Nb ≤0,07, V ≤0,15, Ti ≤0,20, в зависимости от редакции |
| СС400 | ДЖИС Г 3101 | Не указан | Не указан | Не указан | 0,050 | 0,050 | Углерод и марганец контролируются посредством соблюдения требований производства и механических свойств. |
| Оценка | Стандартный | Минимальный предел текучести | Предел прочности | Минимальное удлинение | Техническое примечание |
|---|---|---|---|---|---|
| Q195 | ГБ/Т 700 | 195 МПа | 315-430 МПа | 33% | Высокая формуемость для легких сварных изделий |
| Q215A | ГБ/Т 700 | 215 МПа | 335-450 МПа | 31% | Общие фасонные и сварные конструкции |
| Q235B | ГБ/Т 700 | 235 МПа | 370-500 МПа | 26% | Общий общий структурный класс |
| Q345B, устаревший | Ранее обозначение GB/T 1591 | 345 МПа | 470-630 МПа | 21% | Проверьте соответствие заказанного тиража и толщины. |
| СС400 | ДЖИС Г 3101 | 245 МПа | 400-510 МПа | 17% | Значения указаны для обычного диапазона толщины от 5 мм до 16 мм. |
Рекомендуемые объекты проверки включают в себя:
| Этап проверки | Элемент управления |
|---|---|
| Входящий материал | Номер плавки, марка, химический состав, толщина полосы и сертификат стана. |
| Формирование | Наружный диаметр, округлость, выравнивание кромок и положение сварного шва. |
| Сварка | Непрерывность сварного шва, профиль валика, тепловложение и онлайн-неразрушающий контроль |
| Размеры | Внешний диаметр, толщина стенки, овальность, прямолинейность и длина. |
| Гальванизация | Маршрут нанесения покрытия, масса или толщина цинка, непрерывность, адгезия и ремонт сварного шва. |
| Завершить обработку | Удаление заусенцев, угол фаски, профиль резьбы, размер резьбы и посадка в гнездо. |
| Финальное тестирование | Испытания на растяжение, сплющивание, изгиб, утечку, гидростатические или вихревые токи в соответствии с заказом. |
| Документация | Отслеживание плавки, отчет об инспекции, отчет о покрытии, упаковочный лист и документ EN 10204. |
-
