Округлая форма гидравлических/пневматических трубок безшовная 80мм точности цилиндра стальных

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Torich
Сертификация: ISO9001
Номер модели: GB/T8713-1988
Оплата и доставка Условия:
Количество мин заказа: 1000кг
Цена: 1000-1800 USD/TON
Упаковывая детали: В пачках в деревянной коробке
Время доставки: 3-4 недели
Условия оплаты: D/A
Поставка способности: 10000tons в год

Подробная информация

Высокий свет:

труба точности стальная

,

труба точности безшовная

Характер продукции

ГБ/Т8713-1988 трубка гидравлических и ИД точности цилиндра Пуэматик безшовной стали

Точность в трубе Самлесс диаметра стальной для цилиндра жидкой силы согласно стандартному ГБ Т8713-88



Условие доставки: Холодная деятельность/крепко холодная деятельность/мягко Аннеалинг.ор другая обработка

Трубки Матариал цилиндра: 10 20 35 45 16Мн которым вы можете следовать стандардГБ699-88 для проверки химического компонента и механических свойств.



  ВЕС

ИД



1,5 2,0 2,5 3,0 3,5 5,0 6,0 7,5 10,0 12,5 15,0 20,0
ОД
25 28     31   35   40
32 35 36   38   42   47
40     45 46   50   55
50     55 56   60   65 70 75
63     68 69   73 75 78 83 88
80     85 86   90 92 95 100 105 110
100     105 106   110 112 115 120 125 130
125         132 135 137 140 145 150 155 165
160         165 170   175 180 185 190 200
200           210   215 220 225 230 240





Допуск ОД

ОД/мм Толерансе/мм ОД/мм Толерансе/мм
>0~30 ±0.10 >140~150 ±0.75
>30~40 ±0.15 >150~160 ±0.80
>40~50 ±0.20 >160~170 ±0.85
>50~60 ±0.25 >170~180 ±0.90
>60~70 ±0.30 >180~190 ±0.95
>70~80 ±0.35 >190~200 ±1.00
>80~90 ±0.40 >200~2л0 ±1.05
>90~100 ±0.45 >210~220 ±1.10
>100~120 ±0.50 >220~230 ±1.15
>120~140 ±0.65 >230~240 ±1.20



   Допуск ИД

ИД/мм Толерансе/μм
Х8 Х9 Х10
>3~6 +18 0 +30 0 +48 0
>6~10 +22 0 +36 0 +56 0
>10~18 +27 0 +43 0 +70 0
>18~30 +33 0 +52 0 +84 0
>30~50 +39 0 +62 0 +100 0
>50~80 +46 0 +74 0 +120 0
>80~120 +54 0 +87 0 +140 0
>120~180 +63 0 +100 0 +160 0
>180~250 +72 0 +115 0 +185 0





Гнуть:

Класс: 0.3:1000

Класс б: 1.0:1000

Класс к: 1.5:1000



Применение: Гидравлический и пневматический цилиндр.

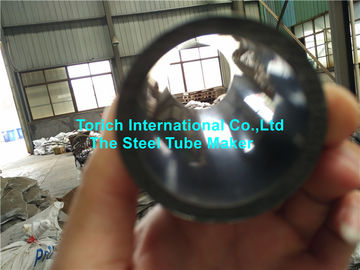

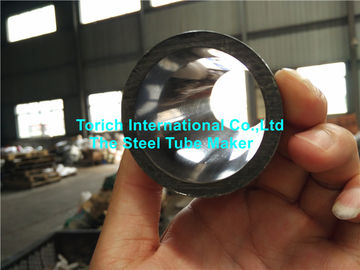

Округлая форма гидравлических/пневматических трубок безшовная 80мм точности цилиндра стальных 0 Округлая форма гидравлических/пневматических трубок безшовная 80мм точности цилиндра стальных 1

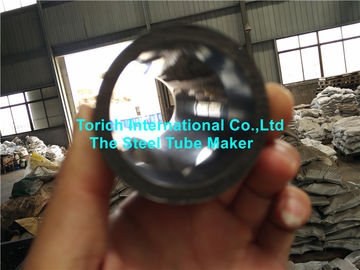

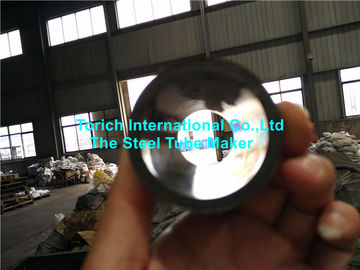

Округлая форма гидравлических/пневматических трубок безшовная 80мм точности цилиндра стальных 2 Округлая форма гидравлических/пневматических трубок безшовная 80мм точности цилиндра стальных 3
