Труба прямоугольных неубедительных разделов ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ) 30245 структурная стальная для стальных структур здания

Прямоугольные полые секции ГОСТ 30245Стальная изогнутая закрытая сварная квадратная и прямоугольная секции для строительства

Применение:для стальных строительных конструкций.

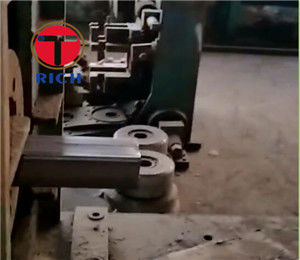

Способ изготовления:Формирование круглого трубчатого сечения с помощью продольной сварки ((Автоматическая высокочастотная сварка) и последующая спеллеризация к квадратному или прямоугольному сечению.

Разделы изделий должны соответствовать разделам, указанным в пунктах 1 и 2

Примечание:h?? высота ((ширина); b?? ширина; t?? толщина стены; радиус края; момент инерции; W?? момент сопротивления; радиус инерции

h:50-400 мм t:4-14 мм

Толерантность

1. Максимальное отклонение толщины стены должно соответствовать максимальному отклонению толщины металла с широтой 1250 мм при нормальной точности проката E в соответствии с ГОСТ 19903.Максимальные отклонения толщины не применяются к местам изгиба.
2. Максимальное отклонение высоты и ширины сечения не должно превышать:

--+/-1,5 мм для высоты (ширины) сечения до 100 мм

- +/- 2,0 мм для высоты (ширины) сечения, превышающей 100 мм.

В случае секции высотой (шириной) 100 мм и толщиной стены 7 мм максимальное отклонение высоты (ширины) секции не должно превышать +/- 2,0 мм.

3.Отклонение угла в поперечном сечении от 90° не должно превышать +/-1°30°.В случае сечений с толщиной стенки от 7 до 14 мм. Максимальное отклонение от 90° не должно превышать +/-2°.
