Бесшовная стальная труба ASTM A53 Grade B ST52 и овальная стальная труба с основным наружным размером 10-420 мм

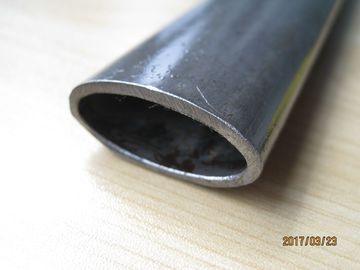

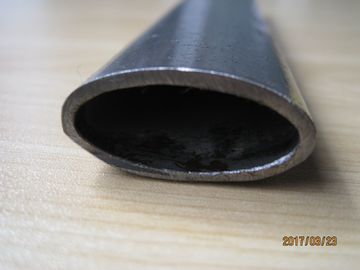

Бесшовные овальные стальные трубы ASTM A53 и DIN 1629 ST35-ST52 представляют собой полые сетки из углеродной стали, изготовленные путем производства бесшовных труб, за которыми следует контролируемое холодное протяжение, холодное прокат,или точное формирование профиляОни подходят для компонентов, которые требуют более низкой высоты профиля, более высокой направленной жесткости, гладких поверхностей и более эффективного использования места установки, чем обычные круглые трубы.

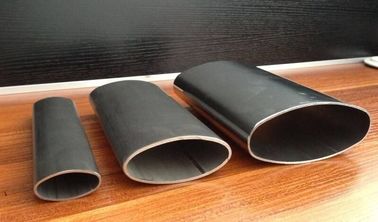

Овальные, эллиптические и плоские овальные профили могут быть изготовлены в соответствии с чертежами заказчика.прямота, и симметрия поперечного сечения должны быть отдельно указаны в заказе.

Главная ось, второстепенная ось, толщина стенки, радиус профиля и симметрия сечения проверяются независимо друг от друга..

Для высокоточных агрегатов рекомендуемый чертеж покупки должен содержать: основные внешние габариты × незначительные внешние габариты × толщина стенки × длина.На чертеже также должно быть определено допустимое отклонение от главной оси, отклонение малой оси, изгиб, прямота и радиус угла или перехода.

Овальная трубка имеет разные секунды площади вокруг своей главной и второстепенной осей.Это позволяет конструкторам ориентировать трубку так, что большая жесткость получается в основном направлении загрузки без увеличения общей высоты профиля.

Окончательная жесткость зависит от геометрии полного сечения и должна проверяться на основании утвержденного чертежа, а не оцениваться на основе номинального диаметра круглой трубы.

Холодное рисование или контролируемое формирование профиля может произвести равномерную внешнюю поверхность, подходящую для покраски, покрытия порошком, покрытия, сварки и последующей обработки.При использовании трубки в качестве открытого компонента грубость поверхности и допустимые продольные отметки должны быть согласованы до производства..

Профильные инструменты, соотношение уменьшения, смазка и последовательность тепловой обработки контролируются для уменьшения чрезмерного истончения стенки на концах главной оси.Толщина стенки должна измеряться в нескольких местах вокруг поперечного сечения, а не только в одной точке.

Тепловая обработка может быть выбрана в соответствии с необходимым балансом между прочностью, удлиняемостью, твердостью, свариваемостью и производительностью формования.Нормированный ST35 или ST45 обычно выбирают для компонентов, требующих хорошего формования и сварки, в то время как ST52 выбирается, когда требуется более высокая конструктивная прочность.

Профессиональные покупатели часто обнаруживают, что поставщики указывают только "внешний диаметр" для некруглых труб.

Каждый пользовательский профиль может контролироваться с помощью утвержденного чертежа, на котором указаны:

Этот метод контроля уменьшает помехи сборки и несоответствие между партиями производства.

ASTM A53 определяет сварные и бесшовные черные или оцинкованные стальные трубы и в основном основывается на круглых размерах труб.Ни один из стандартов в одиночку не определяет все требования к размерам холоднообразованной овальной секции.

По этой причине заказы могут управляться с помощью двух скоординированных требований: материала и механических свойств в соответствии с выбранным стандартом материала, и окончательной овальной геометрии, допустимых потерь,прямота, изгиб, состояние поверхности и длина согласно утвержденному чертежу или согласованному стандарту точных труб.

Это предотвращает ошибочное утверждение о том, что специальная для чертежа овальная секция автоматически удовлетворяет каждому размерному положению стандарта круглых труб.

Испытания могут быть выбраны в соответствии с предполагаемым производственным процессом и условиями обслуживания.

• Для сварных сборов приоритетом являются химический состав, прочность, свариваемость и чистота поверхности
• Для изогнутых деталей проверяются удлинение, твердость, истончение стен и искажение сечения
• Для конструктивных деталей, связанных с безопасностью, могут быть предоставлены испытания на протяженность, испытания на сглаживание, испытания на ультразвуковые или вихревые токи, отчеты о размерах и отслеживаемые номера тепла.

Данный план проверки позволяет избежать ненужных испытаний, обеспечивая при этом проверку критических характеристик готового компонента.

Бесшовная овальная стальная труба ST52 может быть использована для изготовления защитного перила кабины трактора.и повышенное сопротивление изгибу, когда основная ось ориентирована в направлении основной нагрузки.

Для этого продукта на чертеже покупки должны быть определены профиль трубы, радиус изгиба, прямая длина между изгибами, допустимое сглаживание после изгиба, положение сварного соединения, система покрытия,и размеры конечной фиксацииТруба также должна быть протестирована на трещины и чрезмерное истончение стенки после изгиба.
