Трубки точности ТОРИКХ ГБ/Т24187 БХГ1 одиночные сваренные стальные в конденсаторе
Детали продукта
сварные стальные трубы
,трубопровод стали заварки
TORICH GB/T24187 BHG1 Точные одноварные стальные трубы в конденсаторе
Спецификация:
Материал:С Си МН П С
Диапазон размеров:Слишком много:3.18-18мм
В.Т.:00,5-1,2 мм
Общая длина:1-200 м
Толерантность
Согласно следующим таблицам или требованиям заказчиков.
Таблица 1 Внешний диаметр, толщина стенки и теоретическая масса
| ОД/мм | WT/мм | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| теоретическая масса (kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| Теоретический вес без дополнительного покрытия, плотность стали 7,85 кг/ | ||||||||||
Таблица 2 Допустимое отклонение внешнего диаметра стальной трубы
| Внешний диаметр | Общая точность | Высокая точность |
| <4.76 | ±0.08 | ±0.05 |
| 476-8.00 | ±0.12 | ±0.07 |
| >8.00-12.00 | ±0.16 | ±0.10 |
| > 12.00 | ±0.20 | ±0.12 |
Таблица 3 Допустимое отклонение толщины стенки стальной трубы
| Толщина стенки | Допустимое отклонение |
| <0.70 | ±0.05 |
| ≥ 0.70 | ±0.07 |
Таблица 4 Допустимое отклонение указанной длины стальной трубы
| Длина | Допустимое отклонение |
| ≤ 2000 | +4 0 |
| >2000-5000 | +7 0 |
| > 5000-8000 | +10 0 |
Таблица 5 Химический состав стальной ленты(Фракция массы) %
| Категория | В | Да, да. | Мн | П | S |
| Холоднокатаная низкоуглеродистая стальная лента | ≤ 0.08 | ≤ 0.03 | ≤ 0.30 | ≤ 0.030 | ≤ 0.030 |
| Холоднокатаная лента из ультранизкоуглеродистой стали | ≤ 0.008 | ≤ 0.03 | ≤ 0.25 | ≤ 0.020 | ≤ 0.030 |
Таблица 6 Механические свойства холоднокатаной низкоуглеродистой стали
| Толщина /мм | Прочность на растяжение
| Сила урожая
| Удлинение A/% |
| 0.25~<0.35 | ≥270 | ≥ 32 | |
| 0.35~<0.50 | ≥ 34 | ||
| ≥ 0.50 | ≥ 36 | ||
| a Заменить b Тип образца с номером образца D14 в GB/T 228-2002. | |||
Таблица 7 Механические свойства холоднокатаной сверхнизкоуглеродистой стали
| Толщина /мм | Прочность на растяжение
| Сила урожая
| Удлинение A/% |
| ≤ 0.50 | ≥ 280 | 130 ~ 250 | ≥ 38 |
| >0.50 | ≥ 40 | ||
| a Заменить b Тип образца с номером образца P14 в GB/T 228-2002. | |||
Таблица 8 Механические свойства стальных труб
| Категория | Прочность на растяжение
| Сила урожая
| Удлинение A/% |
| Обычная стальная труба ((MA) | ≥270 | ≥ 180 | ≥ 14 |
| Мегкая стальная трубка ((MB) | ≥ 230 | 150 ~ 220 | ≥ 35 |
| a Заменить b Тип образца с номером образца S7 в GB/T 228-2002. | |||
Характеристика:
ОБЯЗАНИЕ КАОЛИТЕТУ
Хорошее качество поверхности
Хорошая толерантность OD и ID, контролируемая в соответствии с техническим стандартом
Стабильное качество
100% тест на вихревое течение
Обработка:W-H W-C
Широко используется в области:Конденсатор, испаритель, холодильная труба, топливная труба холодильного оборудования, автомобильной промышленности и электрической техники

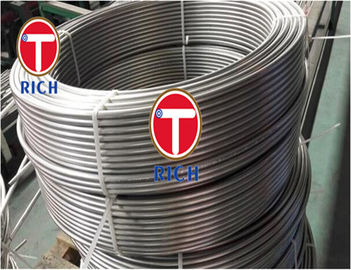

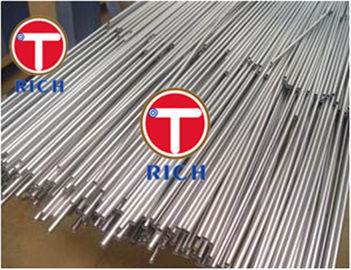

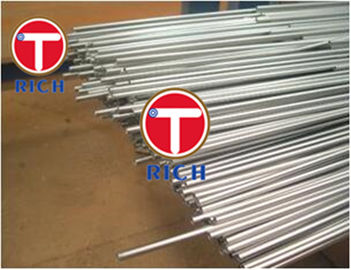

Изображения продукции:
-
