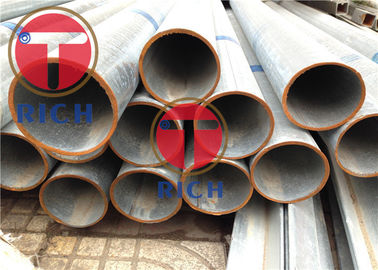

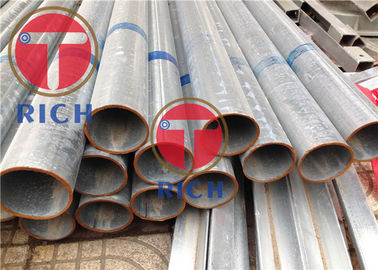

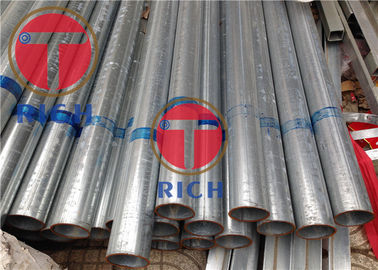

Округлая форма трубки горячего погружения ТОРИКХ гальванизированная сваренная стальная для структуры конструкции
Детали продукта
сварные стальные трубы
,Пробка электрического сопротивления сваренная стальная
TORICH Обеспечение качества Сварные горячеоцинкованные стальные трубы и трубы
Применение:Подходит для механических, строительных и других конструктивных целей, а также для сварных стальных труб с прямым швом с наружным диаметром не более 711 мм,может также применяться к общей сварной стальной трубе для транспортировки жидкости
Размер:L-4~12м ОД--5~711мм WT--0.5~5.5мм
Уровень:10,20,Q195,Q215,Q213,Q275
Способ производства:Стальная труба должна быть изготовлена из горячо прокатаной стальной ленты или холодно прокатаной стальной ленты методом высокочастотного сопротивления сварки
Государство поставки:Стальная труба должна быть сварной или тепловой обработки состояния доставки
Качество поверхности:Внутренние и внешние поверхности стальной трубы не должны иметь трещин, чешуй, складки, деламинации, круги и ожоги.Оксидные чешуи, и внешние следы удаления отлома, которые не превышают отрицательного отклонения толщины стенки
Толерантность внешнего диаметраЕдиница: мм
| Внешний диаметр ((D) | Общая прецессия ((PD.A)а) | Более высокая точность (PD.B) | Высокая точность (PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| >20-35 | ±0.40 | ±0.20 | ±0.10 |
| > 35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ± 1%D | ±0.35 | ±0.25 |
| > 80-114.3 | ±0.60 | ±0.40 | |
| > 114,3-168.3 | ±0.70 | ±0.50 | |
| >168.3-219.1 | ±0.80 | ±0.60 | |
| > 219.1-711 | ± 0,75%D | ± 0,5%D | |
| а)Не применяется к стальной трубе для катушек ленточного конвейера | |||
Толерантность толщины стены Единица: мм
| Толщина стены ((t) | Общая прецессия ((PD.A)а) | Более высокая точность (PD.B) | Высокая точность (PD.C) | Неравномерная толщина стенкиb |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤ 7,5% т |
| > 0,70-1.0 | ±0.05 | ±0.04 | ||
| > 1,0-1.5 | ±0.06 | ±0.05 | ||
| >1,5-2.5 | ± 10% т | ±0.12 | ±0.06 | |
| > 2,5-3.5 | ±0.16 | ±0.10 | ||
| >3,5-4.5 | ±0.22 | ±0.18 | ||
| > 4,5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ± 7,5% т | ± 5,0% т | ||
| а)Не применяется к стальной трубе для катушек ленточного конвейера bНе применяется к стальной трубе с общей прецессией. "Неравномерная толщина стенки" означает разницу между максимальными и минимальными значениями измеренной толщины стенки на том же поперечном сечении. | ||||
Коэффициент массы оцинкованной стальной трубы
| Толщина стены t/мм | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Коэффициент c | А. | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Коэффициент c | В. | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Коэффициент c | В | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Толщина стены t/мм | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Коэффициент c | А. | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Коэффициент c | В. | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Коэффициент c | В | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Толщина стены t/мм | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Коэффициент c | А. | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Коэффициент c | В. | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Коэффициент c | В | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
-
