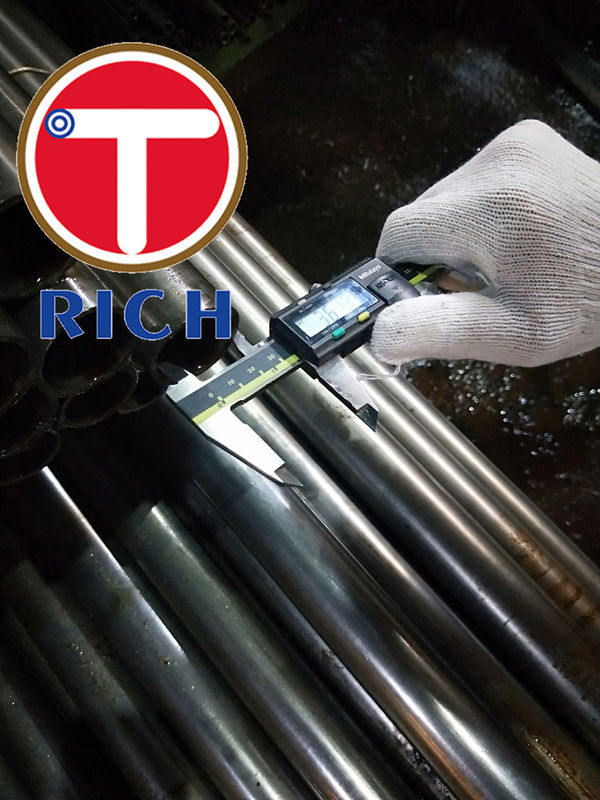

Труба углерода DIN 2393 передней вилки мотоцикла стальная безшовная сваренная

Передняя вилка мотоцикла DIN 2393 Углеродистая сталь Бесшовная сварная труба

Описание:

Внешний диаметр:EN 10305-2 (DIN 2393)

Версия:+C (BK) Нет тепловой обработки после холодной натяжки (для изгиба см. NBK версия)

Тип трубки находится в ограниченных ограничениях, чтобы сформировать его холодным.

Прямость:Внешний диаметр > 15 мм = максимум 0,25% отклонения от длины

Внешний диаметр 6 - 15 мм = выпрямленный к глазу

Внешний диаметр < 6 мм = не гарантирует прямоту

Длины: случайные 5-7 метров, разрезаются по запросу

Прямость≤ 0,5 мм/1 м
Круглость≤ 0.5

Диапазон ОД:Диапазон 15-200 мм WT: 0,8-16 мм
Толерантность дозировки:+/- 0,06 мм WT: ((+/- 0,03)
Площадь идентификации: ≤ 0,4 мкм

Особенности: высокая точность, хорошая внутренняя поверхность отверстия

Оценка и сравнение

Предельные отклонения DIN 2393 для диаметра теплообрабатываемых труб

Предельные отклонения для диаметров, приведенные в таблице 2, позволяют иметь овальность и применяются для холодноочищенного Hare BK и холодноочищенного Hare BK.

законченные мягкие условия BKW.

Применение:

Передняя вилка мотоцикла,Внешняя оболочка мотора,цилиндр автомобильного амортизатора,крышка от пыли,амортизатор автомобиля

Резервуар,рефрижерационный газовый резервуар
Процесс производства: Проверка ввода материалов Обработка поверхности,Проверка холодной прокатки,Работа по предотвращению ржавчины,

Хранилище.

Стандартная относительная информация:

Данный стандарт определяет размеры сварных высокоточных стальных труб и должен использоваться в сочетании с

Дина 2393 часть 2, в которой указаны соответствующие технические условия поставки.

В основном используется в машиностроении и автомобилестроении.

Если стальные трубы размеров, указанных в настоящем стандарте, должны соответствовать техническим условиям поставки

перечисленные в подпункте 1.2 din 2393 part2, они должны быть заказаны в классе качества C.

Определение:

Обозначение сварной высокоточной стальной трубы, изготовленной из стали St52-3, с наружным диаметром D 18 мм и внутренним

Диаметр D1 13 мм (ID13),холоднооформленный (Жёсткий) ((BK):

Труба DIN 2393-St52-3 BK 18XID13

Определение сварной высокоточной стальной трубы, изготовленной из стали St52-3, с наружным диаметром D 18 мм и толщиной стенки

T, из 2,5 мм, холоднооформленный (твердый) кастрюля (BK):

Труба DIN 2393-St52-3 BK 18X2.5

Обозначение сварной высокоточной стальной трубы, изготовленной из стали St52-3, с наружным диаметром D 13 мм и толщиной стенки

T, из 2,5 мм, холоднооформленный (твердый) кастрюля (BK):

Труба DIN 2393-St52-3 BK 13X2.5

Обозначение сварной высокоточной стальной трубы,изготовленной из стали St37.8,квантальности класса C,с наружным диаметром D 25 мм и

толщина стенки T,1,5 мм, нормализованная (NBK), соответствующая техническим условиям поставки, указанным в DIN171777:

Труба DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
