Медным увеличенная никелем труба легированной стали испарения u 125MPa
Детали продукта
труба легированной стали 125MPa
,труба никеля меди 125MPa
,Труба легированной стали C71500

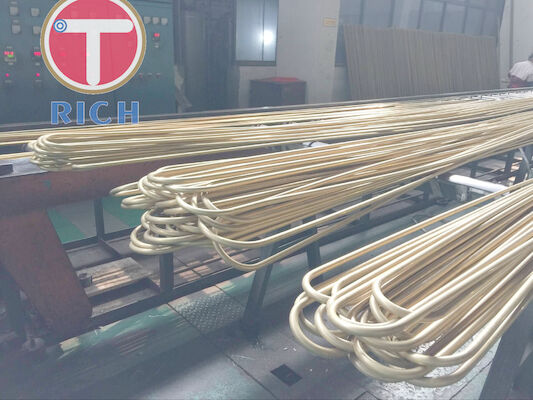

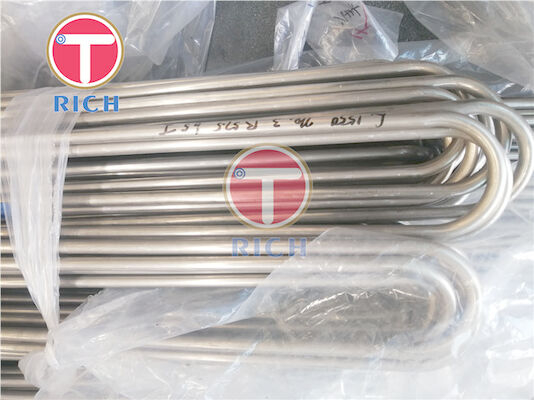

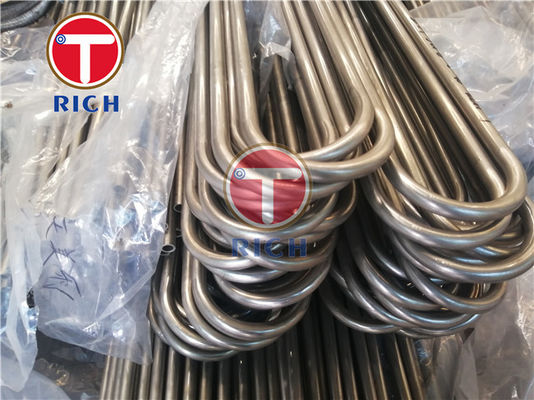

ASTM B111 C71500 Медно-никелевая U-образная трубка с повышенным испарением – минимальный предел текучести 125 МПа
U-образная трубка с улучшенным испарением ASTM B111 C71500 представляет собой бесшовную медно-никелевую теплообменную трубку 70/30, предназначенную для испарителей, конденсаторов и другого кожухотрубного теплообменного оборудования. Сплав C71500 содержит 29,0–33,0% никеля с контролируемым добавлением железа и в состоянии отжига O61 имеет минимальный предел прочности 360 МПа и минимальный предел текучести 125 МПа в соответствии с требованиями ASTM B111. ASTM B111 распространяется на бесшовные трубки конденсаторов и теплообменников из меди и медных сплавов с наружным диаметром до 80 мм.
Для U-образной трубы с повышенным испарением основная труба изготавливается в соответствии с требованиями ASTM B111/B111M, а радиус U-образного изгиба, длина прямого участка, расширенный профиль, длина неусиленного конца и допуски на размеры улучшенной секции должны быть определены на утвержденном покупателем чертеже трубы. C71500 технически представляет собой медно-никелевый сплав, а не легированную сталь.
Технические характеристики
| Элемент | Спецификация |
|---|---|
| Продукт | Бесшовная U-образная трубка с улучшенным испарением |
| Материал | Медно-никелевый сплав |
| Стандартный | АСТМ Б111/Б111М |
| Оценка УНС | C71500 |
| Тип сплава | 70/30 Медь-Никель |
| Производственный процесс | Бесшовные, холоднотянутые, отожженные, U-образные |
| Внешний диаметр | До 80 мм по ASTM B111; общие размеры проекта, изготавливаемые по чертежу |
| Толщина стены | Обычно 0,5–3,4 мм, в зависимости от наружного диаметра и спецификации проекта. |
| Длина | 1–12 м, настраиваемый |
| U-образный радиус изгиба | По чертежу покупателя |
| Длина прямой ноги | По конструкции теплообменника |
| Допуск ОД | Согласно таблице размеров ASTM B111; допуск зависит от наружного диаметра и толщины стенки |
| Допуск толщины стенки | Согласно таблице размеров ASTM B111. |
| Прямолинейность | Прямые части соответствуют ASTM B111/согласованным требованиям к закупкам |
| Состояние поверхности | Гладкая, чистая, без вредных дефектов; улучшенная геометрия поверхности до утвержденного чертежа |
| Характер | O61 Отожженный; Там, где указано, доступны вытянутые и снятые напряжения HR50. |
| O61 Предел прочности на разрыв | ≥360 МПа |
| O61 Предел текучести | ≥125 МПа |
| Требование к расширению | Увеличение исходного ОД на 30 % для O61 C71500. |
| Размер отожженного зерна | 0,010–0,045 мм |
| Неразрушающий контроль | Вихретоковое исследование каждой трубки; гидростатические или пневматические испытания могут быть указаны в соответствии со стандартом. |
ASTM B111 определяет производственные процессы, включая экструзию, волочение, отжиг, выпрямление и обрезку, и требует химического, механического контроля, контроля производительности и неразрушающего контроля.
Основные характеристики
1. Определенный минимальный предел текучести 125 МПа.
C71500 в отожженном состоянии O61 имеет минимальную прочность на разрыв 360 МПа и минимальный предел текучести 125 МПа, измеренный методом 0,5% растяжения под нагрузкой, указанным в ASTM B111. Эта комбинация обеспечивает достаточную прочность, сохраняя при этом пластичность, необходимую для операций расширения и U-образного изгиба труб.
2. Контролируемый химический состав меди и никеля 70/30.
C71500 содержит 29,0–33,0% Ni, 0,40–1,0% Fe, максимум 1,0% Mn, максимум 1,0% Zn и максимум 0,05% Pb, а оставшуюся часть составляет медь. Контролируемое содержание никеля и железа особенно важно, когда труба работает с морской водой или другой хлоридсодержащей охлаждающей средой.
3. Возможность расширения на 30% в режиме O61.
ASTM B111 определяет расширение 30% исходного наружного диаметра трубы для отожженного C71500. Это важный параметр приемки труб, которые впоследствии необходимо механически раскатать в трубную решетку.
4. Контролируемая рекристаллизованная зернистая структура.
Для отожженной трубы C71500 ASTM B111 требует равномерной и полной рекристаллизации со средним размером зерен от 0,010 до 0,045 мм. Зернистую структуру оценивают микроскопически в соответствии с ASTM E112.
5. Индивидуальное вихретоковое обследование.
Каждая трубка ASTM B111 должна пройти вихретоковый контроль, если не указано разрешенное альтернативное испытание под давлением. ASTM E243 предусматривает процедуру электромагнитного контроля для обнаружения дефектов, которые могут повлиять на эксплуатационные характеристики труб.
Наши преимущества
1. Контроль производительности расширения трубной решетки.
Основная проблема производителей конденсаторов и испарителей заключается в том, можно ли вставить трубку в трубную решетку без раскалывания, чрезмерного наклепа или нестабильного уплотнения.
Для трубки C71500 O61 контроль материала основан на минимальных механических свойствах ASTM B111: предел прочности на разрыв 360 МПа и предел текучести 125 МПа, а также указанное требование к расширению 30%. Зерновую структуру отожженного образца также контролируют в пределах 0,010–0,045 мм. Эти параметры обеспечивают объективные критерии приемки до того, как трубы пойдут на сборку трубных решеток.
2. Проверка полной длины трубы перед изготовлением.
Небольшие продольные несплошности, дефекты чертежей и локальные дефекты стенок являются критическими проблемами при закупках, поскольку единственная негерметичная трубка может потребовать отключения или закупорки после ввода теплообменника в эксплуатацию.
Каждая трубка может быть подвергнута вихретоковому контролю в соответствии с ASTM B111 и ASTM E243. При необходимости также могут быть указаны гидростатические или пневматические испытания. Записи проверок, идентификация плавки, химический анализ, результаты размеров и данные о механических свойствах могут быть включены в документацию по заводским испытаниям для обеспечения прослеживаемости.
3. U-образный изгиб и размеры расширенной поверхности, контролируемые чертежом
ASTM B111 определяет базовую бесшовную трубу, но не устанавливает единую универсальную геометрию для улучшенных поверхностей испарения или готовых U-образных изгибов. По этой причине производство должно контролироваться на основе утвержденного технического чертежа, в котором определяется внешний диаметр, толщина стенки, высота и шаг расширения, длина гладкого конца, радиус U-образного изгиба, расстояние между опорами, точки касания, общая развернутая длина и допуски на размеры.
Это позволяет избежать рассмотрения улучшенной геометрии как общего требования ASTM B111 и дает производителю теплообменника измеримые критерии проверки при вставке труб, сборке пучка и расположении трубной решетки.
Стандарты исполнения
| Стандартная система | Применимый стандарт/ссылка | Объем |
|---|---|---|
| АСТМ | АСТМ Б111/Б111М | Бесшовные трубки конденсатора, испарителя и теплообменника из меди и медных сплавов. |
| АСМЭ | АСМЭ СБ-111 | Спецификация материалов оборудования, работающего под давлением, основана на требованиях ASTM B111. |
| RU | ЕН 12451 | Трубы бесшовные круглые из медного сплава для теплообменников |
| ДЖИС | ДЖИС Х3300 | Трубы и трубки бесшовные из меди и медных сплавов |
| ГБ | ГБ/Т 8890 | Бесшовные трубы из медного сплава для конденсаторов и теплообменников. |
| ГОСТ | Стандарты ГОСТ для медно-никелевых конденсаторных трубок следует выбирать с учетом указанного сплава и требований к размерам. | Требуется эквивалентность для конкретного контракта |
Приложение
Многофункциональный испаритель для опреснения морской воды, комплект U-образных трубок
U-образные трубы C71500 с улучшенным испарением можно использовать в пучке труб многокорпусного испарителя для опреснения морской воды. Медно-никелевый базовый материал обеспечивает необходимую целостность теплообменной трубки, а увеличенная поверхность испарения увеличивает эффективную площадь теплопередачи и способствует кипению хладагента или технологической жидкости на расчетной стороне трубки.
Для этого применения в чертеже заготовки должна быть указана длина расширенной секции, секция с гладким концом, необходимая для расширения трубной решетки, радиус U-образного изгиба, расстояние между опорами, допустимая овальность после изгиба и требования к проверке.
Химический состав
| Оценка УНС | Cu | Ни вкл. Ко | Фе | Мин. | Зн | Пб Макс. | Ал | Как | Кр / Другое |
|---|---|---|---|---|---|---|---|---|---|
| C71500 | Остаток | 29,0–33,0 | 0,40–1,0 | 1,0 макс. | 1,0 макс. | 0,05 | — | — | — |
| C70600 | Остаток | 9,0–11,0 | 1,0–1,8 | 1,0 макс. | 1,0 макс. | 0,05 | — | — | — |
| C71640 | Остаток | 29,0–32,0 | 1,7–2,3 | 1,5–2,5 | 1,0 макс. | 0,05 | — | — | С 0,06 макс.; S 0,03 макс. |
| C72200 | Остаток | 15,0–18,0 | 0,50–1,0 | 1,0 макс. | 1,0 макс. | 0,05 | — | — | Кр 0,30–0,70; Si 0,03 макс.; Ти 0,03 макс. |
| C68700 | 76,0–79,0 | — | 0,06 макс. | — | Остаток | 0,07 | 1,8–2,5 | 0,02–0,06 | — |
Механические свойства
| Оценка УНС | Характер | Состояние | Предел прочности мин. | Предел текучести Мин. | Удлинение Мин. |
|---|---|---|---|---|---|
| C71500 | О61 | Отожженный | 360 МПа | 125 МПа | Не указано в таблице прочности на растяжение ASTM B111. |
| C70600 | О61 | Отожженный | 275 МПа | 105 МПа | Не указано в таблице прочности на растяжение ASTM B111. |
| C71640 | О61 | Отожженный | 435 МПа | 170 МПа | Не указано в таблице прочности на растяжение ASTM B111. |
| C72200 | О61 | Отожженный | 310 МПа | 110 МПа | Не указано в таблице прочности на растяжение ASTM B111. |
| C68700 | О61 | Отожженный | 345 МПа | 125 МПа | Не указано в таблице прочности на растяжение ASTM B111. |
Вопрос: вы торговая компания или производитель?
О: производитель также может заниматься торговлей.
В: Сколько времени занимает ваша доставка?
О: как правило, это 10-15 дней, если товар есть на складе, или 30-40 дней, если товара нет на складе,
это в зависимости от количества.
Вопрос: предоставляете ли вы образцы? это бесплатно или за дополнительную плату?
О: Да, мы можем предложить образец бесплатно, но необходимо оплатить стоимость перевозки.
Вопрос: Каковы ваши условия оплаты?
О: Оплата <= 2000 долларов США, 100% предоплата. Оплата> = 2000 долларов США, 30% банковский перевод заранее, остаток перед отправкой.
Если у вас есть еще один вопрос, пожалуйста, свяжитесь со мной.
-
