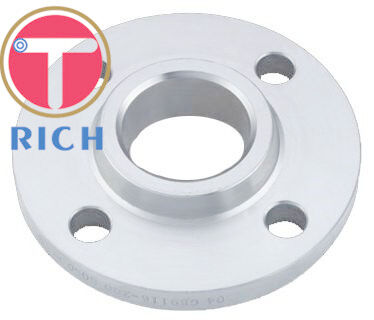

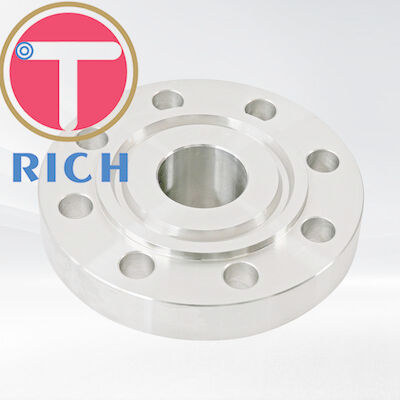

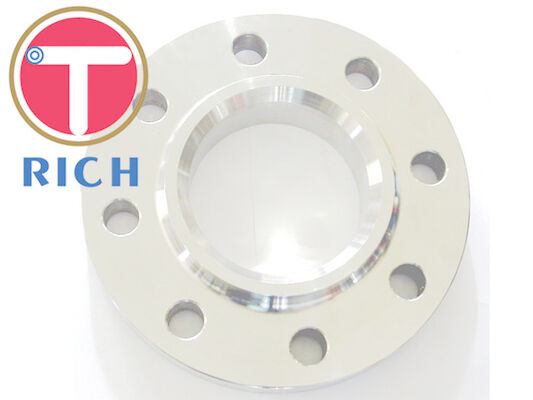

Не сплавьте 15 ANSI B16.47 фланца стороны N.B. 8 слепой плоский
Основные свойства
Место происхождения:
ЧЖЭЦЗЯН КИТАЙ
Наименование марки:
TORICH
Сертификация:
ISO 9001
Номер модели:
304 316
Торговая недвижимость
Минимальное количество заказа:
10 ПК
Цена:
USD 3-5 PER PC
Условия оплаты:
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность к поставкам:
50000000 ПКС в месяц
Резюме продукта
ANSI B16.47 Серии A & B 1/2" 15 НБ до 48" 1200 НБ Серии Крыло Тип: У.Н. Фланж,Так что Фланж,Л.Джей Фланж,LWN Фланж,SW Фланж,Орифициальный фланж,Уменьшаю фланж,Рисунок 8 слепой (белый и расстояние)Специальный фланц: согласно чертежу Картина Размеры: ANSI B16.47 серии A & B Размер: 1/2" (15 НБ) до 48" ...
Детали продукта
Выделить:
Не сплавьте плоский фланец стороны
,Фланец стороны N.B. 15 плоский
,Слепой плоский фланец стороны 8
Design For Size:
ASA, ASME, DIN, PN, JIS, ANSI, BS, EN
Product Name:
Фланец стороны ASME B16.5 плоский
Keyword:
Плоский фланец
Alloy Or Not:
Не-сплав
Описание продукта
ANSI B16.47 Серии A & B 1/2" 15 НБ до 48" 1200 НБ Серии Крыло
Тип:
У.Н. Фланж,
Так что Фланж,
Л.Джей Фланж,
LWN Фланж,
SW Фланж,
Орифициальный фланж,
Уменьшаю фланж,
Рисунок 8 слепой (белый и расстояние)
Специальный фланц: согласно чертежу Картина
- Размеры: ANSI B16.47 серии A & B
- Размер: 1/2" (15 НБ) до 48" (1200 НБ)
- Класс: 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов
- Стандарты: ASME B16.47 и ANSI B16.47
- Тип поверхности фланца: плоская поверхность (FF), поднятая поверхность (RF), кольцевое соединение (RTJ)
| Ном. Проводка Размер | На улице Тихо. | (минут) | Превышение Поднято Лицо | Хаб Диам. | Длина Через центр | Приблизительно. | Бурение | ||||
| - Да, сэр. Шейка | Слепые | - Да, сэр. Шейка | - Да, сэр. Шейка | Слепые | Нет, дыры. | Тихо. Дырки | Круг болта Тихо. | ||||
| О | В | В | R | X | Y1 | ||||||
| 26 | 34.25 | 2.69 | 2.69 | 29.50 | 26.62 | 4.75 | 300 | 702 | 24 | 1.38 | 31.75 |
| 28 | 36.50 | 2.81 | 2.81 | 31.50 | 28.62 | 4.94 | 345 | 833 | 28 | 1.38 | 34 |
| 30 | 38.75 | 2.94 | 2.94 | 33.75 | 30.75 | 5.38 | 400 | 982 | 28 | 1.38 | 36 |
| 32 | 41.75 | 3.19 | 3.19 | 36 | 32.75 | 5.69 | 505 | 1238 | 28 | 1.62 | 38.50 |
| 34 | 43.75 | 3.25 | 3.25 | 38 | 34.75 | 5.88 | 540 | 1384 | 32 | 1.62 | 40.50 |
| 36 | 46 | 3.56 | 3.56 | 40.25 | 36.75 | 6.19 | 640 | 1676 | 32 | 1.62 | 42.75 |
| 38 | 48.75 | 3.44 | 3.44 | 42.25 | 39 | 6.19 | 720 | 1819 | 32 | 1.62 | 45.25 |
| 40 | 50.75 | 3.56 | 3.56 | 44.25 | 41 | 6.44 | 775 | 2040 | 36 | 1.62 | 47.25 |
| 42 | 53 | 3.81 | 3.81 | 47 | 43 | 6.75 | 890 | 2380 | 36 | 1.62 | 49.50 |
| 44 | 55.25 | 4 | 4 | 49 | 45 | 7 | 990 | 2715 | 40 | 1.62 | 51.75 |
| 46 | 57.25 | 4.06 | 4.06 | 51 | 47.12 | 7.31 | 1060 | 2961 | 40 | 1.62 | 53.75 |
| 48 | 59.50 | 4.25 | 4.25 | 53.50 | 49.12 | 7.56 | 1185 | 3350 | 44 | 1.62 | 56 |
| 50 | 61.75 | 4.38 | 4.38 | 55.50 | 51.25 | 8 | 127 | 3716 | 44 | 1.88 | 58.25 |
| 52 | 64 | 4.56 | 4.56 | 57.50 | 53.25 | 8.25 | 1410 | 4156 | 44 | 1.88 | 60.25 |
| 54 | 66.25 | 4.75 | 4.75 | 59.50 | 55.25 | 8.50 | 1585 | 4636 | 44 | 1.88 | 62.75 |
| 56 | 68.75 | 4.88 | 4.88 | 62 | 57.38 | 9 | 1760 | 5130 | 48 | 1.88 | 65 |
| 58 | 71 | 5.06 | 5.06 | 64 | 59.38 | 9.25 | 1915 | 5675 | 48 | 1.88 | 67.25 |
| 60 | 73 | 5.19 | 5.19 | 66 | 61.38 | 9.44 | 2353 | 6155 | 52 | 1.88 | 69.25 |
