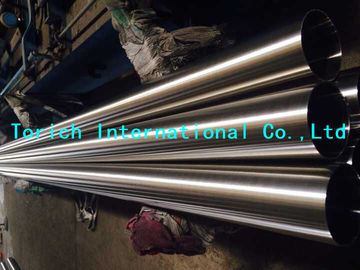

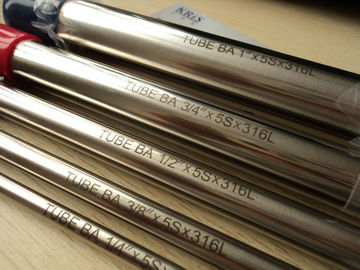

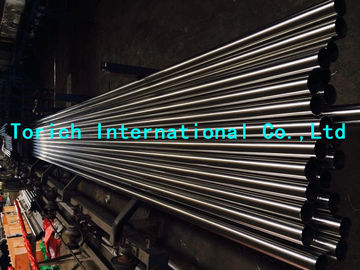

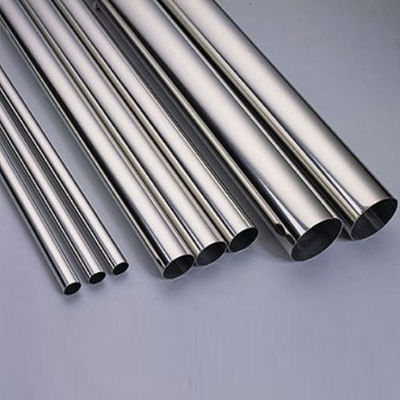

ASTM A269 TP304/304L, TP316/316L Яркая прожектованная бесшовная и сварная аустенитная трубка из нержавеющей стали
ASTM A269 Бесшовные и сварные аустенитные трубы из нержавеющей стали для общего пользования
Диапазон размеров:O.D.: 4,0-760 мм W.T.:1-50 мм L: в соответствии с требованиями заказчика
Изготовление:
Трубы изготавливаются бесшовным или сварным способом.
Трубки могут быть горячим или холодным отделением
Тепловая обработка:
Все трубы оборудованы в теплообрабатываемом состоянии
Требование к механическим испытаниям:
Испытание сжигания (бесшовные трубки)
Испытание фланца (сварные трубы)
Испытание твердости
Гидрастатическое или неразрушающее электрическое испытание
Состояние поверхности:
Поверхность трубки маринованная без мелких размеров.
При использовании яркого отжига не используется маринование.
Химическое требование:
| Уровень: | TP201 | TP201LN | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN |
| СНО | S20100 | S20153 | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 |
| C, максимум | 0.15 | 0.03 | 0.08 | 0.035 | 0.035 | 0.08 | 0.035 | 0.035 |
| Мн, максимум | 5.5-7.5 | 6.4-7.5 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| P, максимум | 0.06 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, максимум | 0.03 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Да, максимум. | 1.00 | 0.075 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ни. | 3.5-6.5 | 4.0-5.0 | 8.0-11.0 | 8.0-12.0 | 8.0-11.0 | 10.0-14.0 | 10.0-15.0 | 10.0-13.0 |
| КР | 16.0-18.0 | 16.0-17.5 | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 |
| Мо | - Что? | - Что? | - Что? | - Что? | - Что? | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 |
| Ти | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Тантал | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Колумбий | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Азот | 0.25 | 0.10-0.25 | - Что? | - Что? | 0.10-0.16 | - Что? | - Что? | 0.10-0.16 |
| V | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Медь | - Что? | 1.00 | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Прочие | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Уровень: | TP317 | TP321 | TP347 | TP348 | TP XM-10 | TP XM-11 | TP XM-15 | TP XM-19 |
| СНО | S31700 | S32100 | S34700 | S34800 | S21900 | S21904 | S38100 | S20910 |
| C, максимум | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.040 | 0.08 | 0.06 |
| Мн, максимум | 2.00 | 2.00 | 2.00 | 2.00 | 8.0-10.00 | 8.0-10.00 | 2.00 | 4.0-6.0 |
| P, максимум | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, максимум | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Да, максимум. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ни. | 11.0-15.0 | 9.0-12.0 | 9.0-12.0 | 9.0-12.0 | 5.5-7.5 | 5.5-7.5 | 10.0-14.0 | 11.5-13.5 |
| КР | 18.0-20.0 | 17.0-19.0 | 17.0-19.0 | 17.0-19.0 | 19.0-21.5 | 19.0-21.5 | 16.0-18.0 | 20.5-23.5 |
| Мо | 3.00-4.00 | - Что? | - Что? | - Что? | - Что? | - Что? | 2.00-3.00 | 1.5-3.0 |
| Ти | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Тантал | - Что? | - Что? | - Что? | 0.10 | - Что? | - Что? | - Что? | 0.10-0.30 |
| Колумбий | - Что? | - Что? | 10XCmin 1,10max | - Что? | - Что? | - Что? | - Что? | - Что? |
| Азот | - Что? | - Что? | - Что? | - Что? | 0.15-0.40 | 0.15-0.40 | - Что? | 0.20-0.40 |
| V | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | 0.10-0.30 |
| Медь | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Прочие | - Что? | - Что? | - Что? | Co 0,20 максимум | - Что? | - Что? | - Что? | - Что? |
| Уровень: | TP XM-29 | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| СНО | S24000 | S31254 | S31725 | S31726 | С31727 | S32053 | S30600 | S32654 |
| C, максимум | 0.08 | 0.020 | 0.035 | 0.035 | 0.030 | 0.030 | 0.018 | 0.020 |
| Мн, максимум | 11.5-14.5 | 1.00 | 2.00 | 2.00 | 1.00 | 1.00 | 2.00 | 2.0-4.0 |
| P, максимум | 0.060 | 0.030 | 0.045 | 0.045 | 0.030 | 0.030 | 0.020 | 0.030 |
| S, максимум | 0.030 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.020 | 0.005 |
| Да, максимум. | 1.00 | 0.80 | 1.00 | 1.00 | 1.00 | 1.00 | 3.7-4.3 | 0.50 |
| Ни. | 2.3-3.7 | 17.5-18.5 | 13.5-17.5 | 14.5-17.5 | 14.5-16.5 | 24.0-26.0 | 14.0-15.5 | 21.0-23.0 |
| КР | 17.0-19.0 | 19.5-20.5 | 18.0-20.0 | 17.0-20.0 | 17.5-19.0 | 23.0-24.0 | 17.0-18.5 | 24.0-25.0 |
| Мо | - Что? | 6.0-6.5 | 4.0-5.0 | 4.0-5.0 | 3.8-4.5 | 5.0-6.0 | 0.2 максимум | 7.0-8.0 |
| Ти | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Тантал | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Колумбий | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Азот | 0.20-0.40 | 0.18-0.22 | 0.20 максимум | 0.10-0.20 | 0.15-0.21 | 0.17-0.22 | - Что? | 0.45-0.55 |
| V | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | 0.30-0.60 |
| Медь | - Что? | 0.50-1.00 | - Что? | - Что? | 2.8-4.0 | - Что? | 0.50 максимум | - Что? |
| Прочие | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? | - Что? |
| Разрешенные изменения размеров |
| Группа | Размер снаружи
Диаметр, в мм | Допустимые изменения внешнего диаметра, в[мм] | Допустимые изменения в WT, % | Допустимые изменения длины резки, в[мм]
Сверху под |
| 1 | До 1/2 ((12.7) | ± 0,005[0,13] | ± 15 | 1/8[3,2] | 0 |
| 2 | от 1/2 до 1 1/2, исключая | ± 0,005[0,13] | ± 10 | 1/8[3,2] | 0 |
| 3 | от 1 1/2 до 3 1/2, исключая | ± 0,010[0,25] | ± 10 | 3/16[4.8] | 0 |
| 4 | от 3 1/2 до 5 1/2, исключая | ± 0,015[0,38] | ± 10 | 3/16[4.8] | 0 |
| 5 | от 5 1/2 до 8, исключение | ± 0,030[0,76] | ± 10 | 3/16[4.8] | 0 |
| 6 | от 8 до 12, исключая | ± 0,040[1,01] | ± 10 | 3/16[4.8] | 0 |
| 7 | от 12 до 14, исключая | ± 0,050[1.26] | ± 10 | 3/16[4.8] | 0 |
Дополнительные требования
S1 Стресоустойчивые трубки
S2 Испытание давления воздуха под водой
S3 Стабилизационная тепловая обработка
S4 Испытание межзернистой коррозии
Документы ссылки:
Стандарт ASTM:
ASTM A262 Практики обнаружения восприимчивости к межгранулярным атакам в аустенитной нержавеющей стали
Методы и определения испытаний ASTM A370 для механических испытаний стальных изделий
Спецификация ASTM A480/A 480M для общих требований к плоским прокатам из нержавеющей стали и термостойкости
Стальная плита, шетты и полоски
Спецификация ASTM A632 для швейных и сварных аустенитных труб из нержавеющей стали (малых диаметров)
для общей службы
Спецификация ASTM A1016/A 1016M для общих требований к ферритной сплавной стали, аустенитной сплавной стали
и труб из нержавеющей стали
ASTM E 527 Практика нумерации металлов и сплавов в Единой системе нумерации (UNS)
ASME B31.3 Процессовые трубопроводы
SAE J1086 Практика нумерации металлов и сплавов
