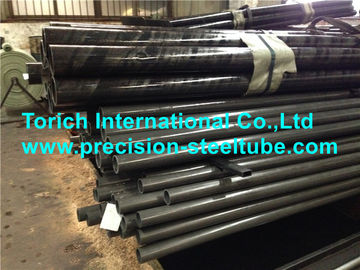

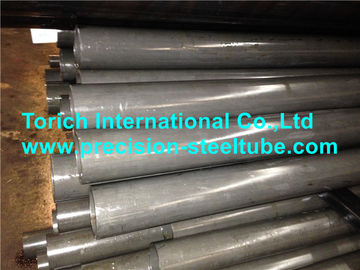

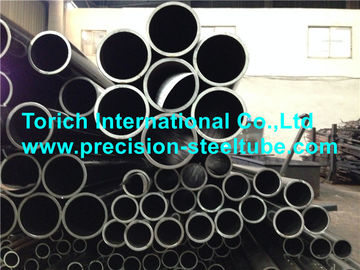

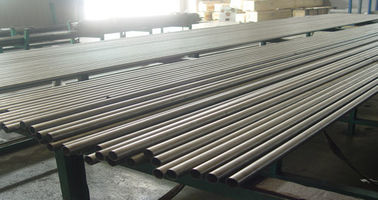

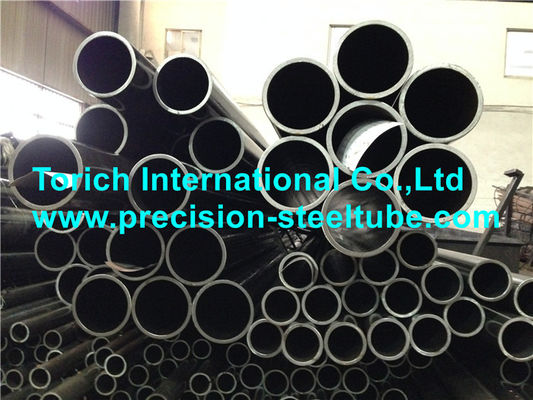

Холодные законченные пробки электрического сопротивления BS6323-6 сваренные стальные с BK, BKW, GBK, GZF, NBK, NZF
Детали продукта
сварные стальные трубы
,трубопровод стали заварки
BS6323-6 CW1 CW2 CW3 CW4 CW5 Сварные стальные трубки с электрическим сопротивлением с холодной отделкой с BK, BKW, GBK, GZF, NBK, NZF
Стандарт: BS6323-6Бесшовные и сварные стальные трубы для автомобильных, механических и общетехнических целей
Часть 6: Специальные требования к холодноочищенным электрическим сопротивлениям, сварным (включая сварные по индукции) стальным трубам
Применение:для автомобильной промышленности / для использования в машинах / для целей механической и общей техники
Диапазон размеров:О.Д.:6-350 мм W.T.:1-35 мм L:max12000 мм
Способ изготовления:
Трубки изготавливаются из плоской прокатаной ленты, непрерывно сварной вдоль протяженности путем прохождения электрического тока через прилегающие края без добавления металла наполнителя.
Впоследствии они обычно охлаждаются как на внутренней, так и на внешней поверхности.где допускается наличие как прилипающего слоя остаточного смазочного масла, происходящего из процесса натяжения, так и видимых следов внутреннего нарушения сварки..
Если фосфаты или другие остатки наносят ущерб последующей обработке, их удаление должно быть предметом соглашения между производителем и покупателем.
Условия доставки:
Трубы поставляются в одном из следующих состояний:
a.Холодноочищенный/твердый (холодноочищенный по чертежу): BK
b.Холодное покрытие/мягкое (легко холодное покрытие): BKW
в.Сжиженный: GBK
d.Глубокая (включая де-скалирование): GZF
e.Нормированный: NBK
f.Нормированный (включая дескалирование): NZF
Трубки, поставляемые в условиях GBK и NBK, могут быть окрашены, но они должны быть свободны от свободных масштабов.
Если трубки в состоянии GBK требуют яркого отжига, это должно быть предметом соглашения между покупателем и производителем.
Испытание:
Испытание сглаживания
Испытание расширения дрейфа
Тест на герметичность.
| Химический состав и механические свойства | |||||||||||||||||
| Проектирование | Химический состав (анализ ложки) | механические свойства | |||||||||||||||
| В | Да, да. | Мн | П | S | BKc | BKWc (холодноочищенный/мягкий) | GBK и GZF (отжиженные) | NBK и NZF (нормализованные) | |||||||||
|
| Макс. | Макс. | Макс. | Макс. | Макс. | Подождите минуту. | Rm | А. | Подождите минуту. | Rm | А. | Относительно | Rm | А. минуты. | Относительно | Rm | А. |
|
| % | % | % | % | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % |
| CEW1a | 0.13 | - Что? | 0.60 | 0.050 | 0.050 | 320 | 400 | 6 | 245 | 350 | 10 | 150 | 270 | 27 | 155 | 280 | 25 |
| CEW2a | 0.16 | - Что? | 0.70 | 0.050 | 0.050 | 355 | 420 | 6 | 260 | 370 | 10 | 160 | 300 | 27 | 195 | 320 | 25 |
| CEW3a | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CEW4b | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CEW5b | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 480 | 600 | 4 | 385 | 550 | 6 | - Что? | - Что? | - Что? | 340 | 490 | 20 |
| Толерантность по диаметру | ||
| диаметр | Толерантность | |
| Покончено. | До и включая | |
| мм | мм | мм |
| 30 | ±0.10 | |
| 30 | 50 | ±0.15 |
| 50 | 70 | ±0.20 |
| 70 | 90 | ±0.25 |
| 90 | 110 | ±0.30 |
| 110 | 130 | ±0.35 |
| 130 | 160 | ±0.45 |
| 160 | 190 | ±0.55 |
| 190 | 220 | ±0.65 |
| 220 | 250 | ±0.75 |
| Толерантность на указанные длины резки | |||
| Указанная длина резки | Толерантность ((мм) | ||
| Покончено. | до и включая | ||
| мм | мм | мм | |
| 500 | + | 2 | |
| - | 0 | ||
| 500 | 2000 | + | 3 |
| - | 0 | ||
| 2000 | 5000 | + | 5 |
| - | 0 | ||
| 5000 | 7000 | + | 10 |
| - | 0 | ||
| 7000 | - Что? | по соглашению | |
| ПРИМЕЧАНИЕ Более строгие допуски могут быть получены по соглашению между покупателем и производителем. | |||
| Расстояние между пластинами для испытания сглаживания | |
| Назначение | Расстояние между пластинами |
| % | |
| CEW 1 | 66 |
| CEW 2 | 75 |
| CEW 3 | 85 |
| CEW 4 | 85 |
| CEW 5 | 85 |
| Минимальное расширение для испытания расширения дрейфа | ||
| Назначение | Минимальная величина расширения для толщины труб | |
| До 4 мм и с включением | Свыше 4 мм до 8 мм включительно | |
| % | % | |
| CEW 1 | 12 | 8 |
| CEW 2 | 12 | 8 |
| CEW 3 | 10 | 6 |
| CEW 4 | 8 | 5 |
| CEW 5 | 8 | 5 |
Примечание:Специальная сталь также доступна по запросу клиента.
Для применения:
Публикации, на которые ссылаются:
BS 3601
BS 3602
BS 3603
BS 3604
BS 3605
BS 4360
BS 4848
BS 4848-2
BS 5135
BS 6323
BS 6323-1
BS 6363
ISO 4200
-
