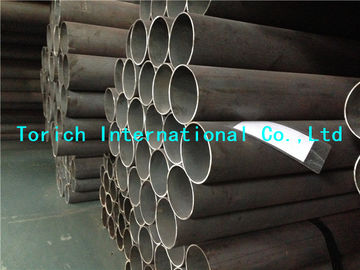

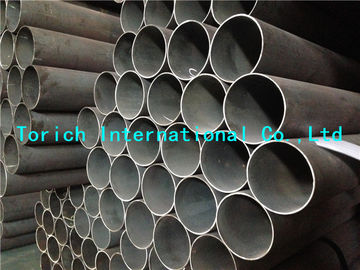

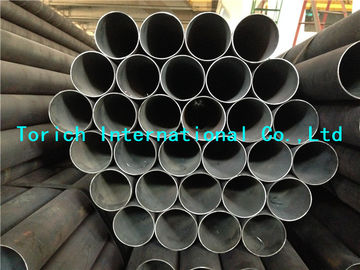

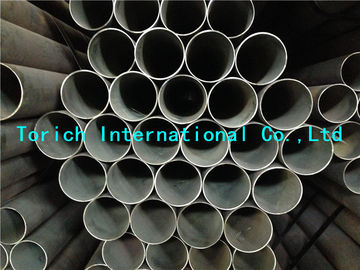

Горячие законченные сваренные стальные пробки для автомобиля BS6323-2 HFW2 HFW3 HFW4 HFW5
Детали продукта
трубопровод стали заварки
,Пробка электрического сопротивления сваренная стальная
BS6323-2 HFW2 HFW3 HFW4 HFW5 Сварные стальные трубы для автомобилей
Стандарт: BS6323-2Бесшовные и сварные стальные трубы для автомобильных, механических и общетехнических целей
Часть 2:Специальные требования к горячо сварным стальным трубам
Применение:для автомобильной промышленности / для использования в машинах / для целей механической и общей техники
Диапазон размеров:О.Д.:6-350 мм W.T.:1-30 мм L:max12000 мм
Способ изготовления:
Трубки изготавливаются из плоской прокатаной ленты с продольной морской сваркой непрерывным процессом без добавления металла наполнения и должны быть горячо завершены.
Условия доставки:
Трубки поставляются в горячем состоянии.
| Проектирование | Химический состав (анализ ложки) | Механические | ||||||
| Максимальная температура. | Симакс. | Мнмакс. | Пмакс. | Смакс. | Ремин. | Я не знаю. | Аминь. | |
| % | % | % | % | % | Н/мм2 | Н/мм2 | % | |
| HFW 2 | 0.16а | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW 3 | 0.20а | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| ПРИМЕЧАНИЕ Сварка труб этих классов не требует специальных методов, но Следует проявлять осторожность и проводить сварку в соответствии с руководство, данное в соответствующем британском стандарте для сварки, например, BS 5135. a Если для класса 2 используется ремня или полузаготовленная сталь, содержание углерода может быть увеличивается до 0,19%, а при использовании для класса 3, до 0,23%. b Элементы переработки зерна могут быть добавлены в этот класс по выбору производителя. | ||||||||
| Размеры горячо сварных стальных труб | ||||||
| На улице | Обозначение HFW 2 и 3 | Наименование HFW 4 и 5 | ||||
| Толщины | Толщины | |||||
| мм | мм | мм | мм | мм | мм | мм |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| ПРИМЕЧАНИЕ Для свойств сечения, включая массу на единицу длины, см. приложение B к BS 6323-1:1982 | ||||||
Испытания
Испытание сглаживания
Испытание изгиба (целая трубка)
| Расстояние между пластинами для испытания сглаживания | |
| Назначение | Расстояние между пластинами |
|
| % |
| HFW 2 | 75 |
| HFW 3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
Публикации, на которые ссылаются:
BS 3602-1Бесшовные трубы и трубы из шелковой стали для целей давления: углеродистая и углеродистая марганцевая стали с определенными повышенными температурными свойствами
BS 3602-1, Бесшовные электрические трубы сварные сопротивлением и сварные с индукцией
BS 3602-2, Сварные трубы с подводной дугой
BS 3603Спецификация для стальных труб и труб для целей давления: углеродистая и легированная сталь с определенными свойствами низкой температуры
BS3604,Спецификация для стальных труб и труб для целей давления: ферритическая сплавная сталь с определенными свойствами повышенной температуры.
BS3605Бесшовные и сварные аустенитные трубы и трубы из нержавеющей стали для целей давления
BS4360Спецификация для сварочных конструкционных сталей
BS4848, Горяче прокатаные конструктивные профили из стали
BS4848-2,Полые секции
BS5135Сварка металлической дугой углеродной и углеродной марганцевой сталей
BS6323Спецификация для цепных и сварных стальных труб для автомобильных, механических и общетехнических целей
BS6323-1Общие требования
-
