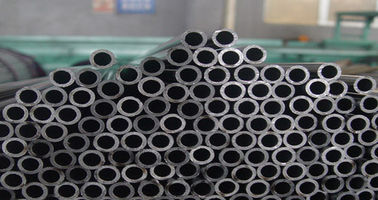

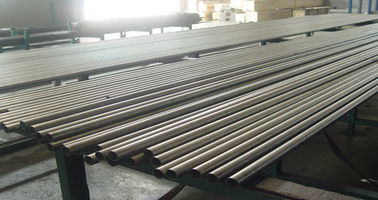

Холод САЭ Дж524 безшовный - нарисованная трубка точности стальная для корабля с аттестацией ИСО 9001
Детали продукта
труба точности безшовная
,трубы и пробки точности
SAE J524 Бесшовная холоднотянутая высокоточная стальная труба для транспортного средства с сертификацией ISO 9001
Быстрая подробность:
Стандарт: SAE J524 Бесшовные стальные трубы
J524 Бесшовные трубки из низкоуглеродистой стали, прожаренные для изгиба и поджигания
SAE J524 Бесшовная холоднотянутая высокоточная стальная труба для транспортного средства
Диапазон размеров:
О.Д.:6-88.9 мм.
W.T.:1-15 мм
L: по заказу клиента
Применение:для изгиба и сжигания автозапчастей
Изготовление:
Трубка имеет размеры холодновытянутой трубы и после формирования подвергается отоплению таким образом, чтобы получить готовый продукт.
которые соответствуют требованиям SAE J524 и требованиям заказчика.
Размеры и толерантности
| Таблица 1 - Внешний диаметр труб | |||||||
| Номинальная пропускная способность труб (OD) мм | Толерантность ± мм | ||||||
| До 25.4 | 0.10 | ||||||
| Свыше 25,4 до 38,1 включительно | 0.15 | ||||||
| Свыше 38,1 до 50,8 включительно | 0.20 | ||||||
| Свыше 50,8 до 88,9 включительно | 0.25 | ||||||
| Толерантность WT не должна превышать 10% | |||||||
Материал:
Трубы из низкоуглеродистой стали, подтверждающие следующий химический состав.
| Таблица 2 - ХИМИЧЕСКИЕ требования | |||||||
| Элемент | % | ||||||
| Углерод | 0.18 максимум | ||||||
| Манганец | 0.30 к 0.60 | ||||||
| Фосфприс | 0.040 максимум | ||||||
| Сера | 0.050 максимум | ||||||
Механические свойства:
Готовые трубы имеют механические свойства, указанные в следующей таблице:
| Таблица 3 - Механические свойства | |||||||
| Свойства | Стоимость | ||||||
| Сила сдачи, минут. | 170 МПа | ||||||
| Ультимативная сила, минимум. | 310 МПа | ||||||
| Удлинение в 50 мм, мин | 30% | ||||||
| Твердость (Роквелл В), максимум | 65.00 | ||||||
Качество:
Длины готовых труб относительно прямы и имеют гладкие концы, свободные от выпуклов.
Трубки не имеют мелких шкал и вредных дефектов и имеют рабочее оформление.
Недостатки поверхности, такие как следы от обработки, следы от штамповки или мелкие ямы, не считаются вредными.
дефекты при условии, что они находятся в пределах допустимых допустимых отклонений для диаметра и толщины стенки.
Удаление таких поверхностных недостатков не требуется.
Требования к производительности:
Готовые трубы удовлетворительно отвечают следующим испытаниям на производительность в SAE J1677
- Испытание сглаживания
- Испытание сжигания
- Испытание обратного сглаживания
- Испытание расширения
- Испытание твердости
- Испытание на протяженность
- Испытание удлинения
- Испытание на давление
SAE ПУБЛИКАЦИИ для СОБЩЕННЫХ СТАНДАРДОВ:
SAE J409 Анализ продукта - допустимые вариации из специфицированного химического анализа нагрева или литья
Из литого стали
SAE J1677 Испытания и процедуры для стальных и медных никелевых труб
SAE J514 Гидравлические трубные фитинги
SAE J533 Факелы для труб
SAE J1065 Нормальное ориентировочное рабочее давление для стальных гидравлических труб
SAE J1453 Приспособление - О Кольцевая печать
SAE J2551 Рекомендуемая практика для применения металлических труб с проводником жидкости
SAE J2592 Трубы из углеродистой стали для общего использования - понимание неразрушающего испытания на углерод
Проводки из стали
Сборки проводников металлических труб для питания жидкостей и общего использования - методы испытаний
для гидравлических сборок металлических труб
Издания ASTM:
ASTM A513 Сварные трубы из углерода и сплавной стали с электрическим сопротивлением
Стандартная спецификация ASTM A519 для бесшовных механических труб из углерода и легированной стали
ASTM A450/ A-450M Стандартные спецификации для общих требований к углероду, ферритному сплаву и
Трубки из астенитической сплавной стали
Издания ISO:
ISO 3304 Простые цепные высокоточные стальные трубы, технические условия поставки
ISO 5598 Системы и компоненты питания жидкостями - Словарь
ISO 8434-2 Металлические трубные соединения для питания жидкостей и общего использования - Часть: 2 37° фитинги для факелов
ISO 8434-3 Металлические трубные соединения для питания жидкостей и общего использования - Часть 3: ОРФС
ISO 10583 Сила гидравлической жидкости - Методы испытаний для соединений труб
ISO 10763 Сила гидравлических жидкостей - Простые, бесшовные и сварные стальные трубы - Размеры и
номинальное рабочее давление.
-
