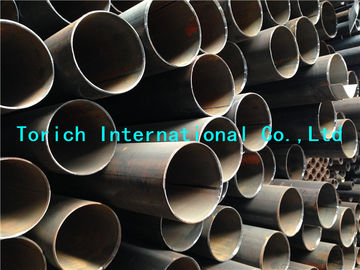

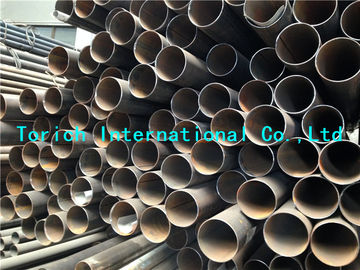

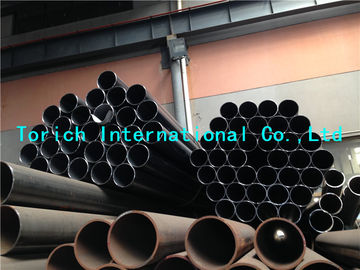

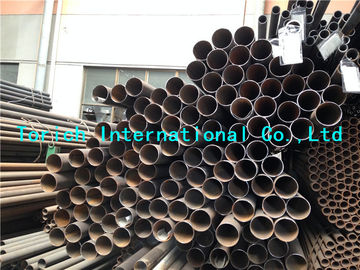

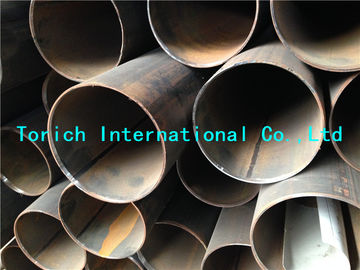

EN10219-2 Non - сформированный холод сталей сплава/точного зерна сварил структурные полые разделы

Характер продукции

Разделы ЭН10219-1 ЭН10219-2 сформированные холодом сваренные структурные неубедительные сталей Не-сплава и точного зерна





Часть 1: Техническое состояние доставки

Часть 2: Допуски, размеры и секционные свойства



Структурный неубедительный процесс производства раздела:

Структурные неубедительные разделы изготовлены электрической сваркой или погруженной в воду дуговой сваркой без последующей термической обработки. Разделы полости изготовленные непрерывным процессом не инкуде сварки используемые для присоединения к длин прокладки до формировать неубедительный раздел, за исключением того, что для спирально сваренных погруженных в воду полученных дуговой сваркой разделов полости (SAW), будут позволены такие сварки испытыванный в соответствии с 9.4.3.0 ЭН10219-1, ЭН10291-2.



Условия доставки:

Неубедительные разделы поставленный холод сформированный без последующего шва термической обработки за исключением того, что сварки возможно в как сварено или жара - обработанное состояние

ПРИМЕЧАНИЕ:  Для УВИДЕЛ неубедительные разделы над 508 мм вне диаметра может быть необходимо выполнить теплую формируя деятельность, которая не влияет на механические свойства, для того чтобы соотвествовать допуска вне--округлости.



Пригодность для гальванизирования горячего погружения:

Продукты суйтбале для гальванизирования горячего погружения.




Допуски ТАБЛИЦЫ 1

Символ	Блок	Определение
Б	мм	Номинальная длина стороны квадратного неубедительного раздела. Номинальная длина более короткой стороны прямоугольного неубедительного раздела
К1/К2	мм	Длина углового региона квадрата или прямоугольного неубедительного раздела
Дмакс/Дмин	мм	Максимум и минимум вне диаметра кругового неубедительного раздела измеренного в этих же самолет
Х	мм	Номинальная длина более длинной стороны прямоугольного неубедительного раздела
М	Кг/м	Масса в длину блока
Т	мм	Номинальная толщина
О	%	Вне--округлость
Т	мм	Номинальная толщина
В	мм	Извив измеренный итогом



Допуски ТАБЛИЦЫ 2

Характерный	Круговые неубедительные разделы	Квадрат и прямоугольные неубедительные разделы
Внешние размеры (АндХ д, б)	±1% с минимум ±0.5мм и максимум ±10мм	Бортовая длина (мм)	Допуск
		Х, Б <100   100≤Х, Б≤200 Х, Б>200	±1% с минимум ±0.5мм ±0.8% ±0.6%
Толщина (т)	Для Д≤406.4мм: Т≤5мм ±10% Т>5мм ±0.50мм Для Д>406.4мм: ±10% с максимумом 2мм	Т≤5мм ±10% Т>5мм ±0.50мм
Вне--округлость (о)	2% для неубедительных разделов имея диаметр к коэффициенту толщины не превышая ① 100	--
② вогнутости/выпуклости	--	Максимальное 0,8% с минимум 0.5мм
Прямоугольность стороны	--	90° ±1°
Внешний угловой профиль	--	См. таблицу 3
Переплетите (в)	--	2мм плюс длина 0.5мм/м
Прямота	0,20% из полной длины	0,15% из полной длины
Масса (м)	±6% на индивидуальных длинах

① где диаметр к коэффициенту толщины превышает 100 допуск на вне--округлости будет соглашено.

② допуск на выпуклости и вогнутости независимый допуска на внешних размерах.



Профиль ТАБЛИЦЫ 3 внешний угловой

Толщина Т мм	Внешний угловой профиль К1, К2, или Р1 мм
Т≤6 6<Т≤10 10<Т	1.6Т к 2.4Т 2.0Т к 3.0Т 2.4Т к 3.6Т

Сторонам не нужно быть касательны к угловым дугам.



Допуски ТАБЛИЦЫ 4 на ① длины

Тип длины	Ряд в мм	Допуск
Случайная длина	4000 до 16000 с рядом 2000 в деталь заказа	10% из поставленных разделов могут быть под минимумом для приказанного ряда но более менее чем 75% минимума ряда
Приблизительная длина	≥4000	﹢50мм 0
Точная длина	<6000 ≥6000 к ≤10000 >10000	﹢5мм 0 ﹢15мм 0 ﹢5мм +1мм/м 0

① покупатель покажет в дознании и прикажет требуемый тип длины и требуемых ряда длины или длины.



Допуски ТАБЛИЦЫ 5 на высоте внутреннего и внешнего шарика сварки для погруженных в воду полученных дуговой сваркой неубедительных разделов

Толщина (т)	Максимальная высота шарика сварки (мм)
≤14.2 >14.2	3,5 4,8







Формы продуктов:

КФКХС = сформированный холодом круговой неубедительный раздел

КФРХС = сформированный холодом квадратный или прямоугольный неубедительный раздел



Чаректеристикс:

- Допуски на размерах и формах

- Удлиненность

- Прочность на растяжение

- Прочность выхода

- Прочность удара

- велдабилиты (химический состав)





Нормативные ссылки:

ЭН287-1, квалификационный тест сварщиков - заварка сплавливания - часть 1: Стали



ЭН10020-1, металлические материалы - растяжимое испытание - часть 1: Метод теста на температуре окружающей среды



ЭН10020: 2000, определение и классификация из рангов стали



ЭН10021: 1983, общие технические требования к доставки для стали и продукты утюга



ЭН10027-1, системы обозначения для сталей - части 1: Стальные имена



ЭН10027-2, системы обозначения для сталей - части 2: Системы Нумерикл



ЭН10045-1, металлические материалы - тест удара Чарпы - часть 1: Метод теста



ЭН10052: 1993, терминология условий термической обработки для железистых продуктов



ЭН10168, стальные продукты - документы осмотра - список информации и описание



ЭН10204, металлические продукты - типы осмотра и описание



ЭН10219-2: 2006, сформированный холод сварило структурные неубедительные разделы сталей не-сплава и точных зерен - части 2: Допуски, размеры и секционные свойства



ЭН10246-3, испытание без разрушения стальных трубок - части 3: Автоматическое испытание вихревого тока безшовных и сваренных (за исключением погруженное в воду полученного дуговой сваркой) стальных трубок для обнаружения несовершенств.



ЭН10246-5, испытание без разрушения стальных трубок - части 5: Испытание утечки автоматического полностью периферийного магнитного датчика/потока безшовных и сваренных (за исключением погруженное в воду полученного дуговой сваркой) сегнетомагнитных стальных трубок для обнаружения продольных несовершенств



ЭН10246-8, испытание без разрушения стальных трубок - части 8: Автоматическое ультразвуковое испытание шва сварки электрических сваренных стальных трубок для обнаружения продольных несовершенств



ЭН10246-9, испытание без разрушения стальных трубок - части 9: Автоматическое ультразвуковое испытание шва сварки погруженных в воду полученных дуговой сваркой стальных трубок для обнаружения продольных и/или поперечных несовершенств



ЭН10246-10, испытание без разрушения стальных трубок - части 10: Радиографическое испытание шва сварки автоматических трубок сплавливания полученных дуговой сваркой стальных для обнаружения несовершенств



ЭН1056, испытание без разрушения стальных трубок - квалификация и правомочность персонала без разрушения испытания уровня 1 и 2



КР 10261, обзор циркуляра 11 данным по ЭКИСС - утюг и сталь - доступных методов химического анализа



ЭН10266: 2003, стальные трубки, штуцеры и стальные структурные неубедительные разделы - символы и определения термин для пользы в стандартах продукта



Продукты ИСО 377, стального ЭН и стальных - расположение и подготовка частей безшовных и теста для механического испытания (ИСО 377: 1997)



ИСО 643 ЭН, стали - микрографическое определение явного размера зерна (643:2003 ИСО)



ИСО 2566-1 ЭН, стали - преобразование клапанов удлиненности - часть 1: Углерод и низкие легированные стали (2566-1:1984 ИСО)



9001:2000 ИСО ЭН, системы управления качеством - требования (ИСО9001: 2000)



ИСО 14284 ЭН, сталь и утюг - забор и подготовка образцов для определения химического состава (14284:1996 ИСО)



ИСО 15607 ЭН, спецификация и квалификация процедур по заварки для металлических материалов - общих правил (ИСО15607: 2003)



ИСО 15609-1 ЭН, спецификация и квалификация процедур по заварки для металлических материалов - спецификация процедуре по заварки - часть 1: Дуговая сварка (15609-1:2004 ИСО)



ИСО 15614-1 ЭН, спецификация и квалификация процедур по заварки для металлических материалов - тест процедуре по заварки - часть 1: Заварка дуги и газа сталей и дуговая сварка никеля и сплавов никеля (ИСО 15614-1: 2004)
