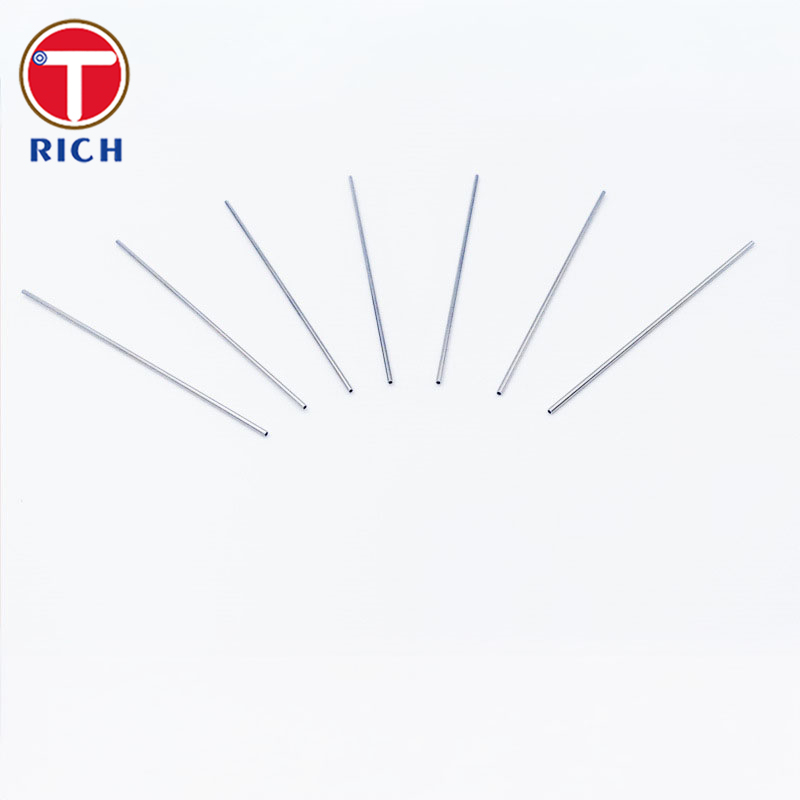

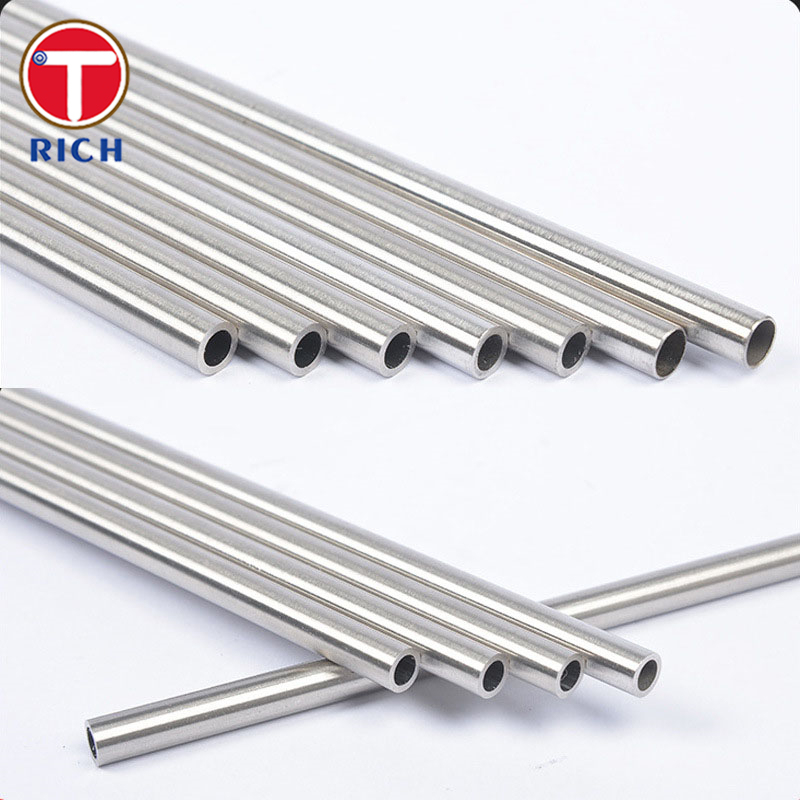

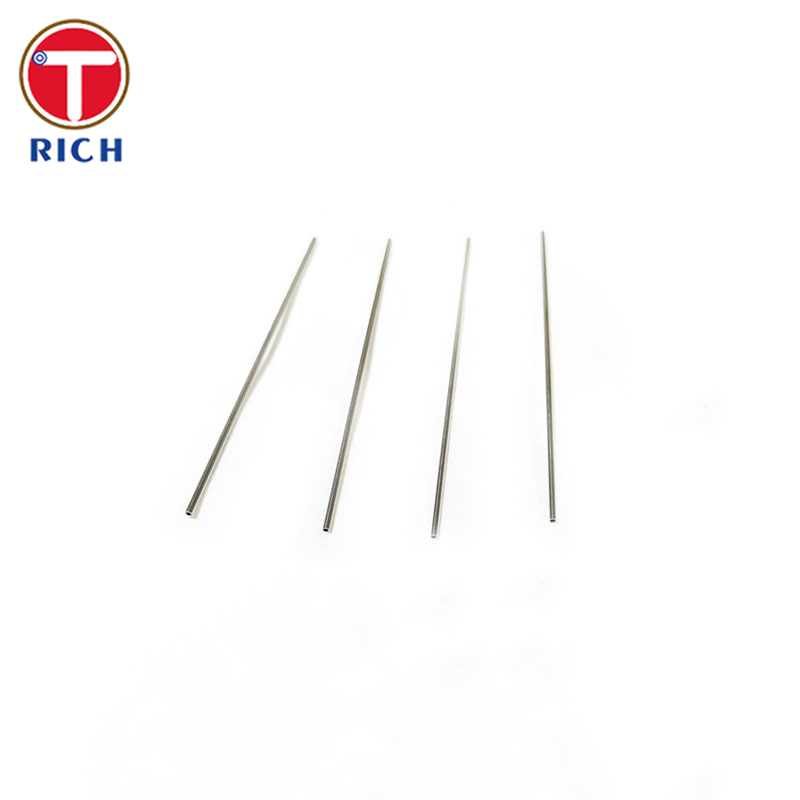

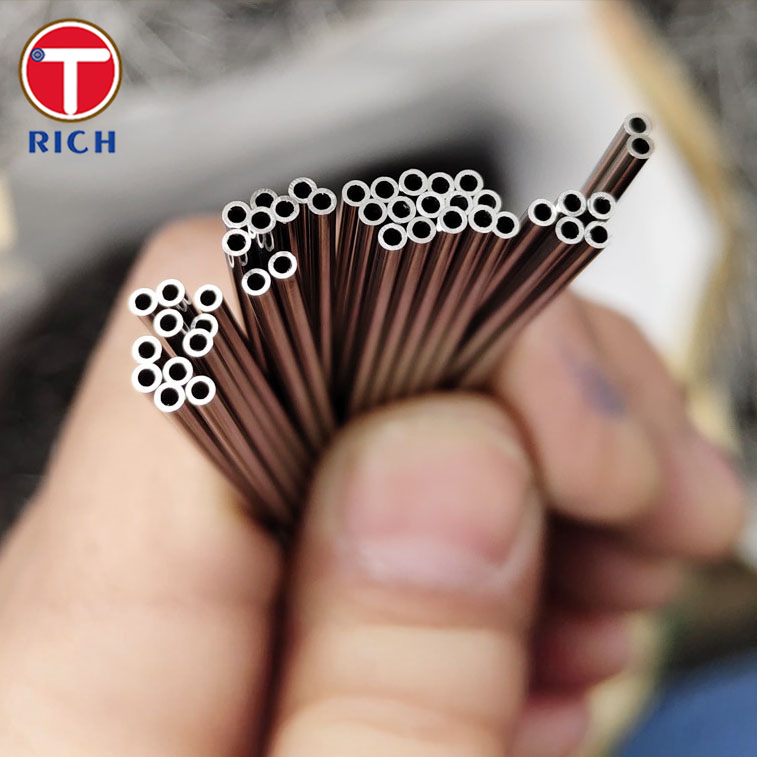

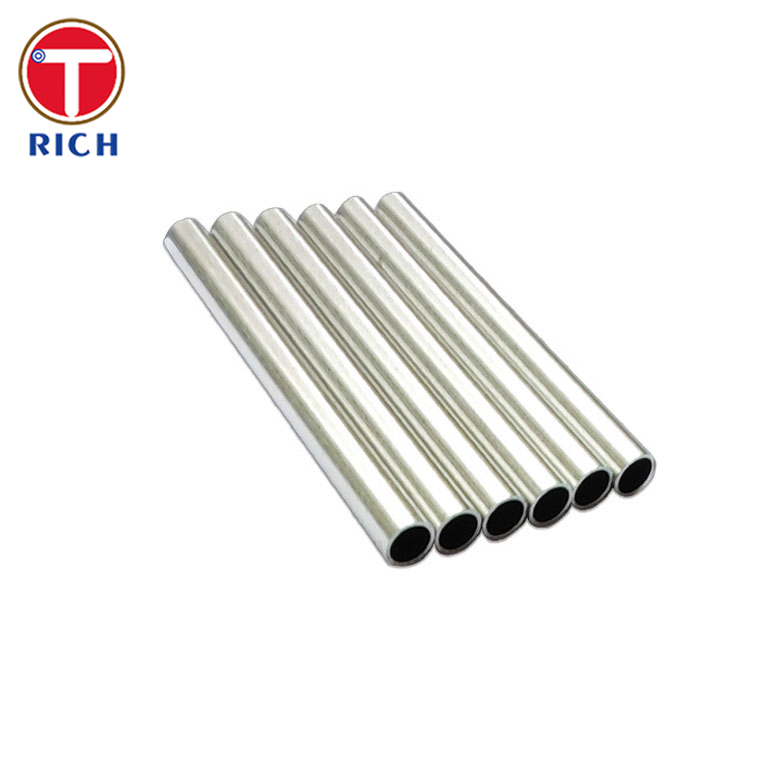

Капиллярная труба из нержавеющей стали
Материал
Данный продукт являетсякапиллярная трубка из нержавеющей стали(также называемый микро- или малодиаметровой трубой из нержавеющей стали), предназначенной для медицинских и точных систем с жидкостями.Он обеспечивает полый цилиндрический канал с очень маленькими внутренними диаметрами (ID) и узкими допустимыми габаритамиПодходит для транспортировки небольших объемов жидкости или газа в контролируемых условиях.Трубы часто изготавливаются из коррозионностойких сплавов из нержавеющей стали (обычно аустенитных сортов) и обрабатываются (холодный рисунок)., отжигание, полировка) для обеспечения отличной отделки поверхности, точности измерений и биосовместимости.
Спецификация
Типичными диапазонами спецификаций (могут варьироваться в зависимости от производителя) являются:
| Параметр |
Типичный диапазон / значение |
| Внешний диаметр (OD) |
0от 30 до 12,70 мм |
| Внутренний диаметр |
~0,10 мм до ~8,00 мм |
| Толщина стены |
00,05 мм до ~1,50 мм |
| Длина |
До ~30 м непрерывно (или на длину) |
| Размерная толерантность |
±0,02 мм до ±0,05 мм (внешний), ±0,02 мм до ±0,04 мм (внутренний) |
| Обработка поверхности |
Ярко прожектованные, электрополированные, пассивированные |
| Тип трубы |
Без швов или сварные и холодновытянутые |
Эти диапазоны представляют собой типичные производственные возможности; заказчики могут указывать более строгие допуски или альтернативные диапазоны.
Химический состав
Ниже приведена сравнительная таблица из пяти часто используемых сортов нержавеющей стали для капилляропроводов, показывающая типичный химический состав (в массовых %) согласно стандартным ссылкам и данным производителя:
| Уровень |
C (макс.) |
Mn (макс.) |
Си (макс.) |
КР (в т.ч. %) |
Ни (в %) |
Мо (в массе %) |
| 304 / 304L |
00,08 (304), 0,03 (304 л) |
2.00 |
0.75 |
18.0 ¢ 20.0 |
8.0 ️ 11.0 |
– |
| 316 / 316L |
00,08 (316), 0,035 (316 л) |
2.00 |
0.75 |
16.0 ¢ 18.0 |
10.0 ¢ 14.0 |
2.0 ¢ 3.0 |
| 321 |
0.08 |
2.00 |
0.75 |
17.0 ¢ 19.0 |
9.0 ¢ 12.0 |
– |
| 347 |
- Ну и что?08 |
2.00 |
0.75 |
~ 17,0 190 |
~ 9.0 120 |
– |
| 17-4 PH (застывший от осадков) |
0.07 |
- Один.00 |
1.00 |
15.5 ¢ 17.5 |
3.0 ¢ 5.0 |
– |
Механические свойства
| Уровень |
Прочность на растяжение (MPa) |
00,2% Прочность на выносливость (MPa) |
Удлинение (%) |
Твердость (HRB или эквивалентная) |
| 304 / 304L |
≥ 515 МПа |
≥ 205 МПа |
≥ 40% |
≤ 92 HRB |
| 316 / 316L |
≥ 515 МПа |
≥ 205 МПа |
≥ 40% |
≤ 95 HRB |
| 321 |
~515 МПа |
~205 МПа |
~ 40% |
~ 95 HRB |
| 347 |
Похожие на 321 во многих условиях |
– |
– |
– |
| 17-4 pH (возраст) |
~ 930 ≈ 1100 МПа (после старения) |
~ 850 ‰ 1000 МПа |
~8 ∼ 15% (в зависимости от возраста) |
~ 30 ≈ 39 HRC (конвертированный) |
Эти механические свойства в значительной степени зависят от тепловой обработки, холодной обработки и закаливания.Производственный процесс может включать в себя холодную натяжку и отжигание для адаптации баланса прочности и пластичности.
Ключевые особенности
-
Отлично.устойчивость к коррозии, особенно против жидкостей организма, солевого раствора и дезинфицирующих средств особенно при использовании 316L или низкоуглеродных сортов.
-
Высокая чистота, чистота и пассивация для соответствия стандартам гигиены и биосовместимости медицинских изделий.
-
Очень тонкие допустимые размеры и гладкие внутренние поверхности, чтобы минимизировать нарушения потока, падение давления или риск загрязнения.
-
Способность к плотной изгибе и намотке, если это необходимо, при сохранении целостности.
-
Хорошая механическая прочность даже при малых толщинах стен.
-
Совместимость с неразрушительными испытаниями (ультразвуковые, вихревые токи) для обнаружения дефектов.
-
Способность обрабатывать умеренные дифференциальные давления в зависимости от геометрии и качества.
Применимые стандарты
В зависимости от географии и медицинских правил следующие стандарты могут применяться к капиллярным трубам из нержавеющей стали (особенно для медицинских или прецизионных применений):
| Стандартный тип |
Примеры / Смысл |
| ASTM / ASME |
ASTM A269 (бесшовные и сварные аустенитные трубы из нержавеющей стали); ASTM A632 (трубы из нержавеющей стали малого диаметра, высокоточные); ASTM A213; ASTM A312; ASTM E213, E209 для неразрушающего испытания |
| EN / ISO |
EN 10216-5 (трубы из нержавеющей стали); ISO 1127 (трубы ∆ размеры и допуски) |
| Медицинское / Имплантация |
ASTM F138 / F139 (для 316LVM, вакуумно расплавленной медицинской нержавеющей стали) |
| Национальный (например, Китай) |
Стандарты GB/GB-T, такие как GB/T 13296 (бесшовные трубы из нержавеющей стали); GB/T 14976 (капилляры для транспортировки жидкости) |
| JIS (Япония) |
JIS G 3448 (капилярные трубы из нержавеющей стали) |
| ГОСТ (Россия / СНГ) |
В зависимости от региона могут применяться местные стандарты нержавеющих труб |
При сертификации медицинских изделий также следует учитывать биосовместимость, просачиваемые вещества, совместимость стерилизации и соответствие нормам (например, ISO 10993, USP класс VI и т. д.).
Области применения и случаи использования
Общие области применения
Этот вид капилляра из нержавеющей стали с небольшим диаметром используется в медицинской, лабораторной, аналитической, микрофлюидной, приборостроении,и высокоточного оборудования, где требуется транспортировка жидкости или газа в минимальном объеме.
Специфические случаи использования в медицинских и смежных областях
-
Катетеры/проводниковые провода: как внутренние или структурные сегменты труб для доставки лекарств, датчики или системы руководства.
-
Шприц / Инфузионные системы: микротрубки для точной дозировки, соединительные клапаны или фильтры.
-
Иглы / микроиглы: используется в игловых валах или внутренних каналах жидкости.
-
Медицинские приборы: жидкостные или газовые каналы внутри диагностических устройств, анализаторов, анализаторов крови.
-
Имплантируемые устройства: в некоторых случаях (при соответствующих качествах и обработке), как часть имплантируемых датчиков или катетеров.
-
Аналитические/лабораторные приборы: подключение насосов высокого давления, хроматографических систем, масс-спектрометров, микрофлюидных модулей.
-
Датчики / зонды: как защитные оболочки или провода для датчиков давления, температуры или химических элементов в медицинской среде.
Вопрос: Вы торговая компания или производитель?
А: производитель, также может заниматься торговлей.
Вопрос: Сколько времени у вас на доставку?
О: Как правило, это 10-15 дней, если товары находятся на складе, или это 30-40 дней, если товары не находятся на складе,
Это зависит от количества.
Вопрос: Вы предоставляете образцы? бесплатно или дополнительно?
О: Да, мы могли бы предложить образец бесплатно, но нужно оплатить стоимость груза.
Вопрос: Каковы ваши условия оплаты?
О: Оплата <=2000USD, 100% заранее. Оплата>=2000USD, 30% T/T заранее, баланс перед отправкой.
