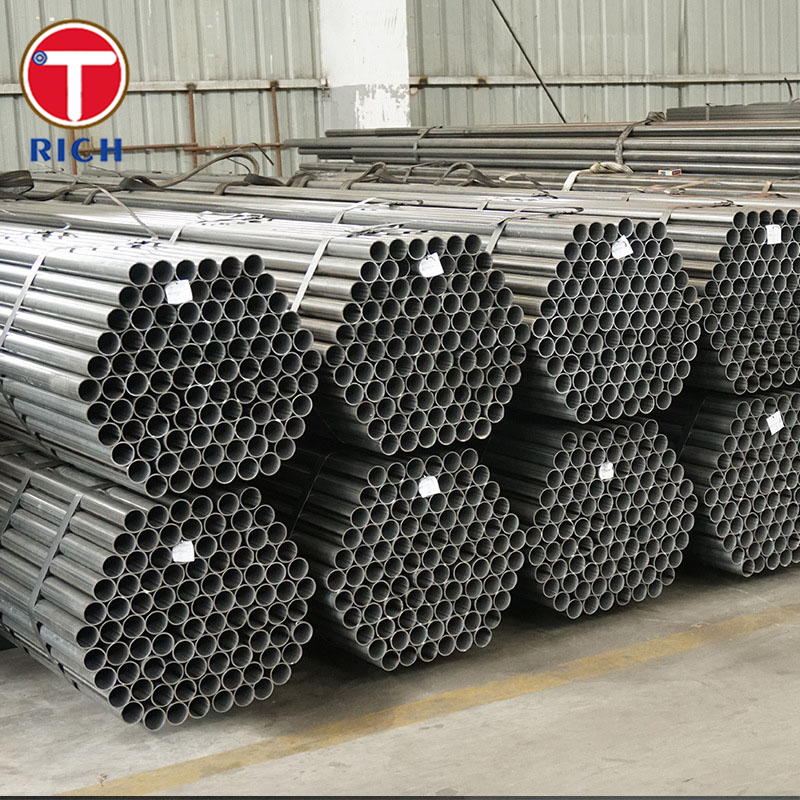

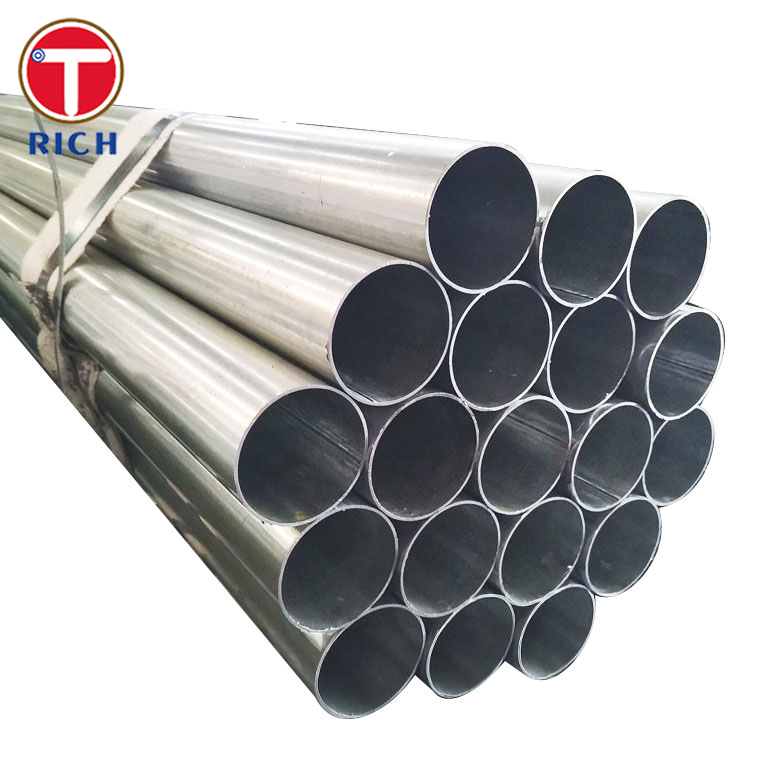

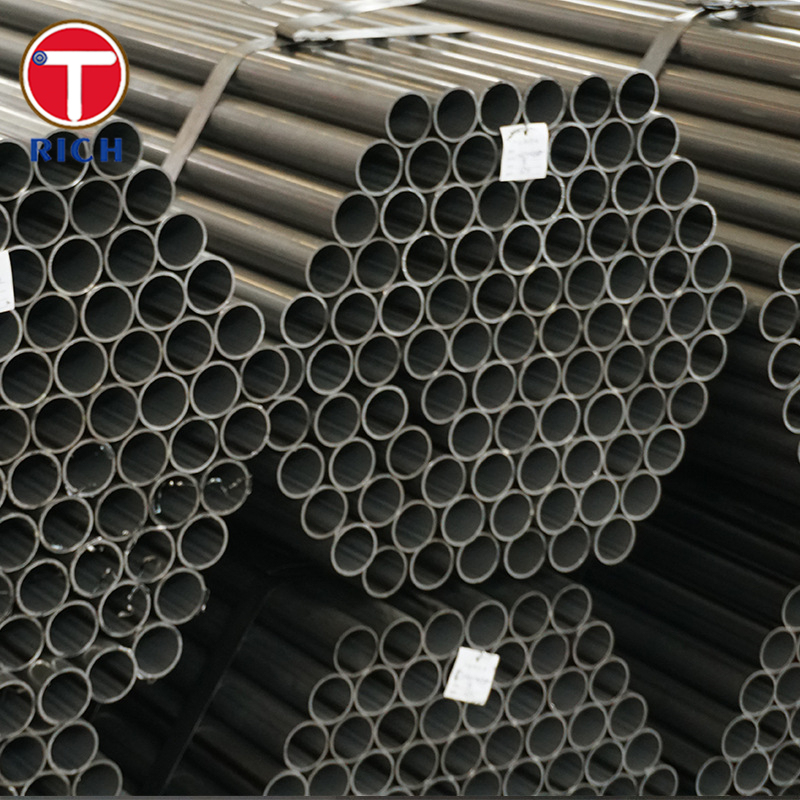

EN 10305-3 28Mn6 Сварная холоднодеформированная труба из углеродистой стали с наружным диаметром 30 - 426 мм для прецизионных применений
Детали продукта
Холоднодеформированная труба из углеродистой стали
,Прецизионная стальная труба с узкими допусками
,Сварная холоднодеформированная труба с хорошей механической прочностью
EN 10305-3 / 28Mn6 Сварные холодноразмерные трубы из углеродистой стали для прецизионных применений
Обзор материала
EN 10305-3 (Сварные холодноразмерные трубы) определяет технические условия сдачи для сварки холодноразмерных стальных труб, используемых в прецизионных приложениях.
28Mn6 (сталь No 1.1170) - это теплообрабатываемая, содержащая марганец углеродистая сталь, обычно используемая в механических и автомобильных приложениях.
При использовании в сварных холодноразмерных трубках в соответствии с EN 10305-3, 28Mn6 обеспечивает баланс прочности, формальности и сварной способности, что делает его подходящим для структурного и прецизионного использования.
Спецификации
Ниже представлено репрезентативное (типичное) краткое описание спецификации (не полный стандартный текст):
-
Тип продукции: Сварные трубы из стали (круглого, квадратного, прямоугольного поперечного сечения) холодносварные (т.е. сварные и затем холоднорежущие для достижения точной допустимости)
-
Максимальный наружный диаметр (круглый): до193.7 ммв соответствии со стандартным охватом
-
Толерантность и шероховатость поверхности: узкие допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые
-
Тепловая обработка / Условия доставки: сварные, холодноразмерные, опционально нормализующие, отжигающие или гашение и закаливание в зависимости от требований и качества
-
Типичная толщина / длина стены: общие диапазоны (например, толщина стенки от ~ 0,5 мм и выше, стандартные длины, типичные для каждого производителя)
Химический состав (типичные / стандартные пределы)
| Стальная категория | C (в т.ч. %) | Си (макс.) | Mn (диапазон) | P (макс.) | S (макс.) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0.25 ¢ 0.32 | ≤ 0.40 | 1.30 ¢ 1.65 | ≤ 0.035 | ≤ 0.035 |
| C35E (EN) | - Ну и что?32 | - Ну и что?40 | - 0,80 ‰ 1.20 | - Ну и что?025 | - Ну и что?025 |
| E235 (серия EN 10305) | ~ 0,17 (максимум) | - Ну и что?35 | ~ 1,20 (максимум) | - Ну и что?025 | - Ну и что?025 |
| E355 (серия EN 10305) | ~ 0,22 (максимум) | - Ну и что?55 | - Один.60 | - Ну и что?025 | - Ну и что?025 |
| E420 (серия EN 10305) | ~ 0,16 (максимум) | - Ну и что?50 | - Один.70 | - Ну и что?025 | - Ну и что?025 |
Механические свойства
| Степень / Условие | Устойчивость к выходу (Rp0,2) (MPa) | Прочность на растяжение (Rm) (MPa) | Удлинение A5 (%) | Сокращение площади Z (%) | Взлом на выемку (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6(Нормированный) | 345 (≤ 16 мм) | ≥ 630 | ≥ 17 % | — | — |
| 28Mn6(Сжатые и затянутые) | ~590 | 800 ‰ 950 | ≥ 13 | ~40 | минус 35 J |
| C35E (типичная конструкционная сталь) | ~ 215 ¢ 300 (отличается от состояния) | ~ 400 ¢ 600 | ~15 ¢20 | — | — |
| E235 (согласно EN 10305) | ~315 | ~390 | ~ 25 | — | — |
| E355 (EN 10305) | ~355 | ~490 ‰ 630 | ~ 22 | — | — |
| Е420 (EN 10305) | ~420 | ~540 ¢630 | ~ 22 | — | — |
Основные характеристики
-
Точный размерный контроль: после сварки трубку охлаждают (уменьшают) до строгих допустимых отклонений по внешнему диаметру, толщине стенки, прямоте и округлости в соответствии с EN 10305-3.
-
Хорошая механическая прочность: 28Mn6 может обеспечивать среднюю до высокую прочность, особенно при термической обработке.
-
Хорошая формальность: в более мягких условиях, он может быть сформирован холодным, согнут или фланцеван.
-
Сварная способность: приемлемая сварная способность, хотя необходимо соблюдать осторожность при обработке и возможной послесварной обработке.
-
Качество поверхности: для обеспечения совместимости в прецизионных приложениях стандарт требует определенной максимальной шероховатости поверхности.
-
Многогранность в термической обработке: он поддерживает нормализацию, тушение и закаливание, отжигание, обеспечивая гибкость для настройки диапазонов свойств.
Соответствие / Применимые стандарты
-
EN 10305-3:2023- стальные трубы для высокоточных применений, технические условия поставки холодносварных труб.
-
Предыдущие версии:EN 10305-3:2016 / 2010 / 2002
-
Труба должна также соответствовать общим стандартам поставки стальных изделий и эталонным стандартам, таким как EN 10020, EN 10021, EN 10027, EN 10204, EN 10266,и стандарты испытаний, такие как EN 10246-3 (испытание вихревого тока труб).
-
Стандарт применяется для наружного диаметра ≤ 193,7 мм (для круглого поперечного сечения) и также может быть расширен до квадратных/прямоугольных труб.
Домены применения
Широкие области применения
Эта трубка подходит дляточное использование конструкции, механики и сборкив таких областях, как автомобильные системы, машины, рамки мебели, механические приборы и монтажные конструкции.
Конкретные случаи применения
| Область применения | Типичное использование сварной холодной трубы 28Mn6 |
|---|---|
| Автомобильные и транспортные каркасы | Структурные перекрестные члены, подпорки для арматуры, трубчатые рамы шасси |
| Механическое оборудование / Автоматизация | Прецизные рамы, проводники, опоры, корпуса датчиков |
| Мебель и арматура | Тонкие, высокопрочные элементы рамы или опоры |
| Системы транспортировки и обработки | Легкие рельсы, ролики, направляющие трубы |
| Инструментация / лабораторное оборудование | Ограждения, валы, трубы, требующие контролируемых допустимых отклонений |
Вопрос: Вы торговая компания или производитель?
А: производитель, также может заниматься торговлей.
Вопрос: Сколько времени у вас на доставку?
О: Как правило, это 10-15 дней, если товары находятся на складе, или это 30-40 дней, если товары не находятся на складе,
Это зависит от количества.
Вопрос: Вы предоставляете образцы? бесплатно или дополнительно?
О: Да, мы могли бы предложить образец бесплатно, но нужно оплатить стоимость груза.
Вопрос: Каковы ваши условия оплаты?
О: Оплата <=2000USD, 100% заранее. Оплата>=2000USD, 30% T/T заранее, баланс перед отправкой.
Если у вас есть другие вопросы, пожалуйста, свяжитесь со мной.
-
