Спирально-оребренная труба для промышленных теплообменников с высокой эффективностью теплопередачи и прочным соединением ребер
Детали продукта
Спирально-оребренная труба для промышленных теплообменников
,Спирально-оребренная труба с высокой эффективностью теплопередачи
,Спирально-оребренная труба с прочным соединением ребер

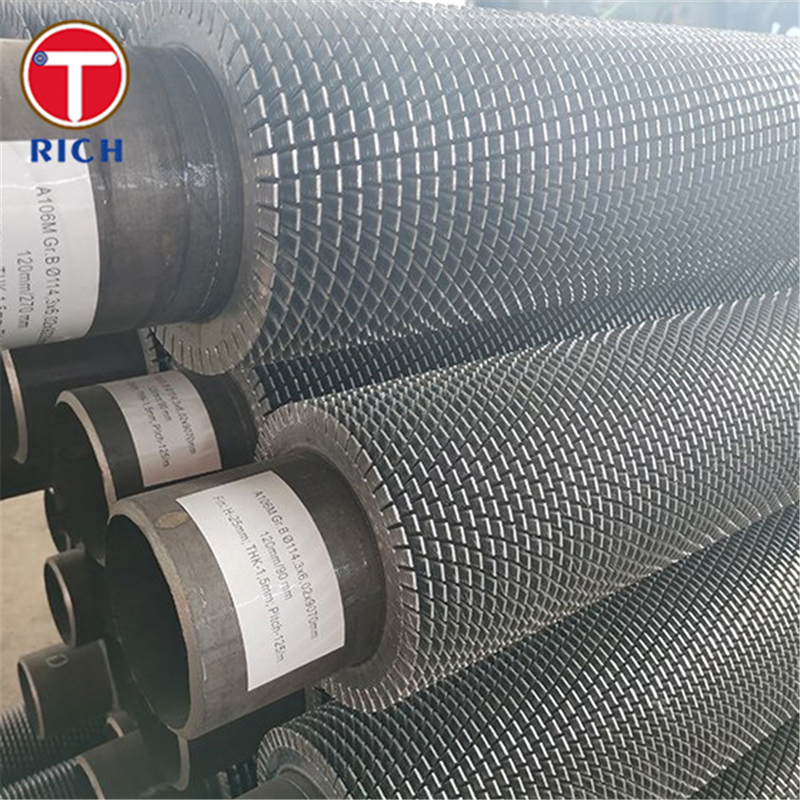

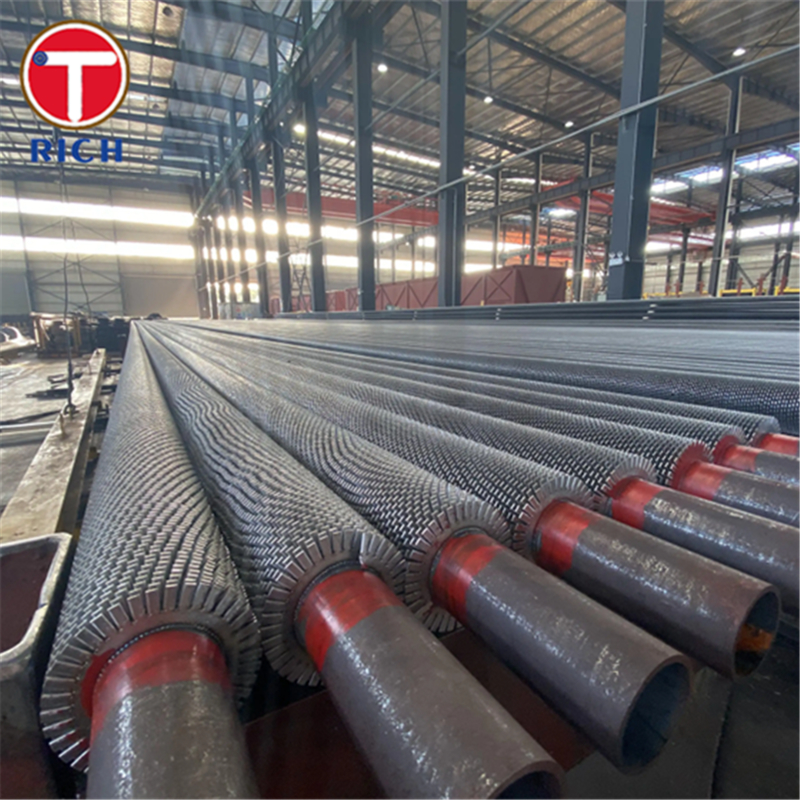

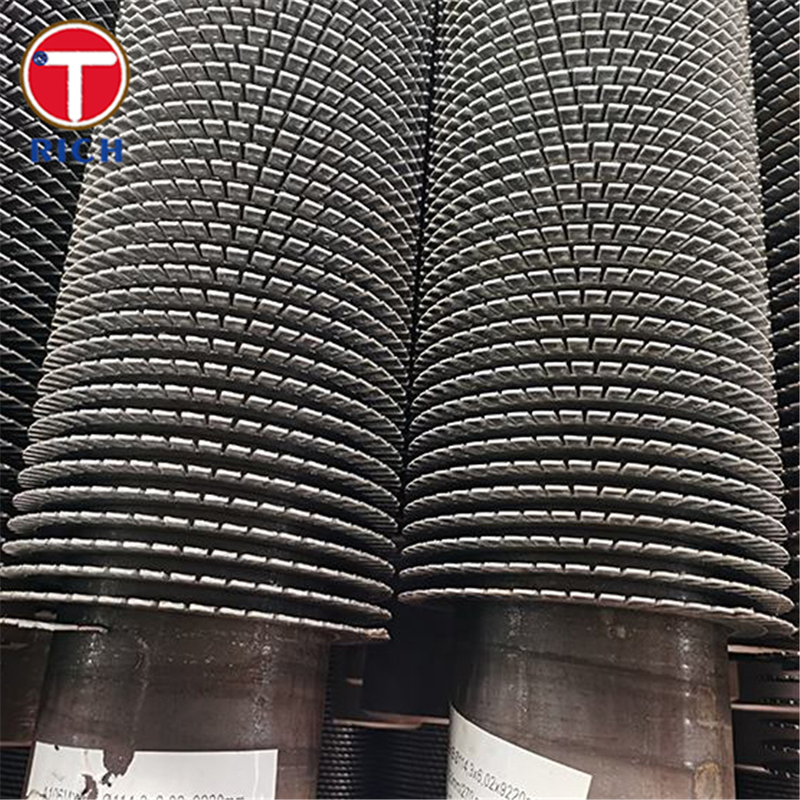

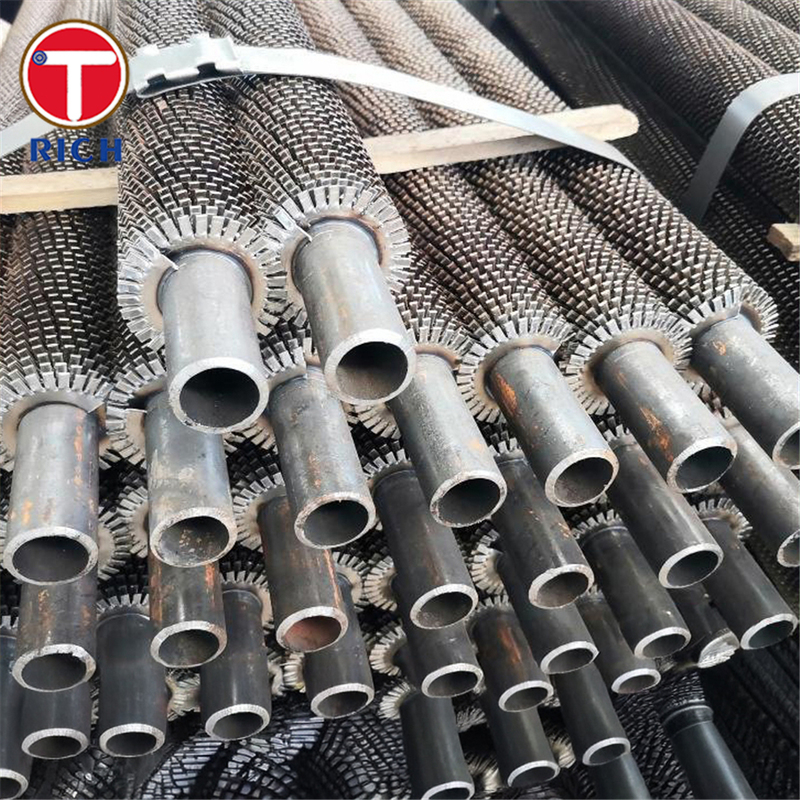

Спирально-оребренная труба с приваренными винтовыми зубчатыми ребрами для промышленных теплообменников
Материал
Спирально-оребренная труба, также известная как приваренная винтовая зубчатая оребренная труба, представляет собой тип улучшенного компонента теплопередачи, изготовленного путем приварки винтовых ребер к поверхности базовой трубы. Базовая труба обычно изготавливается из углеродистой стали, нержавеющей стали или легированной стали, в то время как ребра обычно изготавливаются из тех же или совместимых материалов. Ребра навиваются по спирали и привариваются к внешней поверхности трубы для повышения эффективности теплопередачи в воздухоохлаждаемых теплообменниках, котлах и промышленных радиаторах.
Технические характеристики
-
Материал базовой трубы: Углеродистая сталь, нержавеющая сталь или легированная сталь (ASTM A179, A213, A333 и т. д.)
-
Материал ребер: Углеродистая сталь, нержавеющая сталь или легированная сталь
-
Тип ребер: Винтовое зубчатое ребро (непрерывное или сегментированное)
-
Высота ребер: 8–16 мм
-
Толщина ребер: 0,8–1,5 мм
-
Шаг ребер: 2,5–10 мм
-
Наружный диаметр трубы: 19–63,5 мм
-
Толщина стенки трубы: 2–5 мм
-
Крепление ребер: Высокочастотная сварка сопротивлением
-
Длина: До 15 метров (настраивается)
Основные характеристики
-
Высокая эффективность теплопередачи: Конструкция зубчатых ребер создает турбулентность в воздушном потоке, улучшая общую производительность теплопередачи.
-

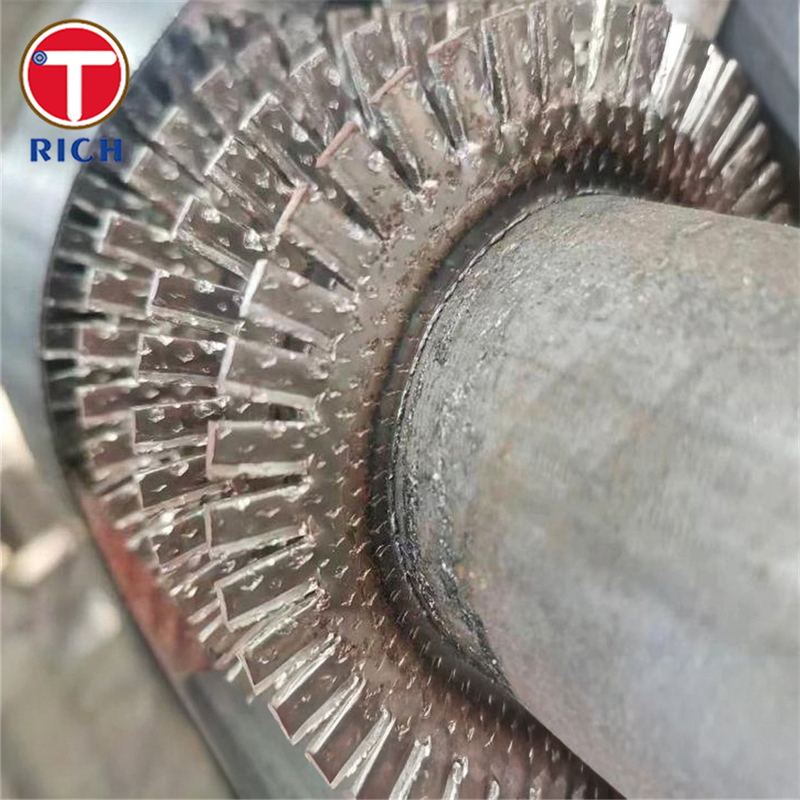

Прочное соединение ребер: Процесс высокочастотной сварки обеспечивает отличное металлургическое соединение между ребрами и базовой трубой, обеспечивая длительный срок службы при термическом циклировании.
-
Коррозионная и окислительная стойкость: Подходит для высокотемпературных и коррозионных газовых сред.
-
Настраиваемый дизайн: Размеры, шаг и материалы ребер могут быть адаптированы для конкретных промышленных применений.
-
Долговечность: Отличная механическая прочность для выдерживания вибрации, циклов теплового расширения и сжатия.
Наши преимущества
С точки зрения профессионального производителя мы уделяем основное внимание нескольким ключевым аспектам, которые больше всего волнуют клиентов:
-
Точная сварка и контроль прямолинейности:
Наши передовые линии высокочастотной сварки обеспечивают стабильность соединения ребер с трубой, при этом прямолинейность трубы контролируется в пределах ±1 мм/м и минимальные искажения. -
Точность размеров и допусков:
Допуск наружного диаметра трубы поддерживается в пределах ±0,5%, а точность шага ребер — в пределах ±0,2 мм, что обеспечивает оптимальную равномерность теплообмена. -
Увеличенный срок службы:
Мы используем ультразвуковое и вихретоковое тестирование для обеспечения целостности сварных швов, что значительно увеличивает срок службы изделия по сравнению с обычными оребренными трубами. -
Сертификация материалов и отслеживаемость:
Каждая партия материалов имеет полную отслеживаемость в соответствии со стандартами ISO 9001, что обеспечивает соответствие спецификациям ASTM/EN/JIS. -
Варианты защиты от коррозии:
Доступна дополнительная обработка поверхности, такая как оцинковка, алюминиевое покрытие или эпоксидная покраска, для повышения коррозионной стойкости.
Химический состав (Сравнение типичных марок)
| Марка | Стандарт | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM | 0,10 | 0,30 | 0,40–0,70 | ≤0,035 | ≤0,035 | — | — | — |
| ASTM A213 T11 | ASTM | 0,10–0,20 | 0,50–1,00 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,00–1,50 | 0,40–0,65 | 0,44–0,65 |
| ASTM A213 TP304 | ASTM | ≤0,08 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,030 | 18,0–20,0 | 8,0–11,0 | — |
| ASTM A213 TP316 | ASTM | ≤0,08 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,030 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 |
| ASTM A333 Gr.6 | ASTM | ≤0,30 | 0,10–0,35 | 0,29–1,06 | ≤0,025 | ≤0,025 | — | — | — |
Механические свойства
| Марка | Предел прочности при растяжении (МПа) | Предел текучести (МПа) | Относительное удлинение (%) | Твердость (HB) |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ≥35 | ≤77 |
| ASTM A213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| ASTM A213 TP304 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A213 TP316 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A333 Gr.6 | ≥415 | ≥240 | ≥30 | ≤143 |
Применимые стандарты
-
ASTM: A179 / A213 / A333 / A556 / A210
-
EN: EN 10216-2 / EN 10217-5
-
JIS: JIS G3461 / G3462
-
GB: GB/T 13793 / GB/T 5310
-
ГОСТ: ГОСТ 8732 / 8734
Области применения
Спиральные сварные винтовые зубчатые оребренные трубы широко используются в промышленных теплообменниках для воздушного охлаждения, нагрева газа и систем рекуперации энергии.
Конкретные области применения:
-
Электростанции: Воздухоподогреватели, экономайзеры и конденсаторы.
-
Нефтехимическая промышленность: Охладители технологического газа, установки рекуперации тепла.
-
Нефтеперерабатывающие заводы: Воздушные охладители, парогенераторы с рекуперацией тепла (HRSG).
-
Заводы черной металлургии: Рекуперация тепла отходящих газов.
-
Отопление, вентиляция и кондиционирование воздуха и холодильное оборудование: Промышленные воздухоохлаждаемые конденсаторы и испарители.
В: Вы торговая компания или производитель?
О: производитель, также может заниматься торговлей.
В: Как долго длится ваше время доставки?
О: Вообще говоря, это 10-15 дней, если товар есть на складе, или 30-40 дней, если товара нет на складе,
это в зависимости от количества.
В: Предоставляете ли вы образцы? это бесплатно или за дополнительную плату?
О: Да, мы можем предложить образец бесплатно, но необходимо оплатить стоимость перевозки.
В: Каковы ваши условия оплаты?
О: Оплата=2000USD, 30% T/T предоплата, остаток перед отправкой.
Если у вас есть другой вопрос, пожалуйста, свяжитесь со мной.
-
