Высокочастотные сварные трубки для теплообменников типа H/HH

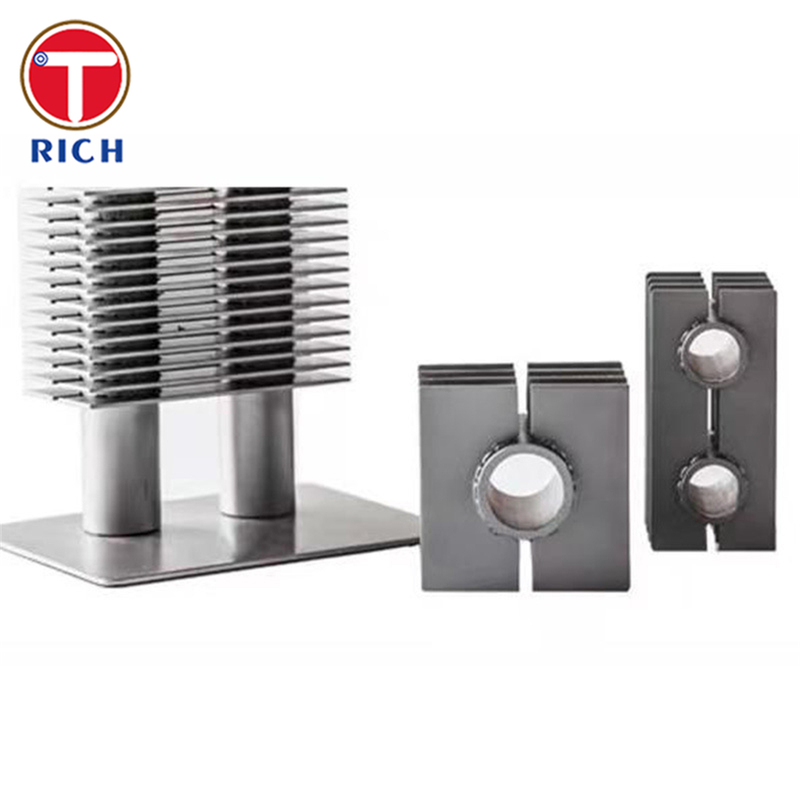

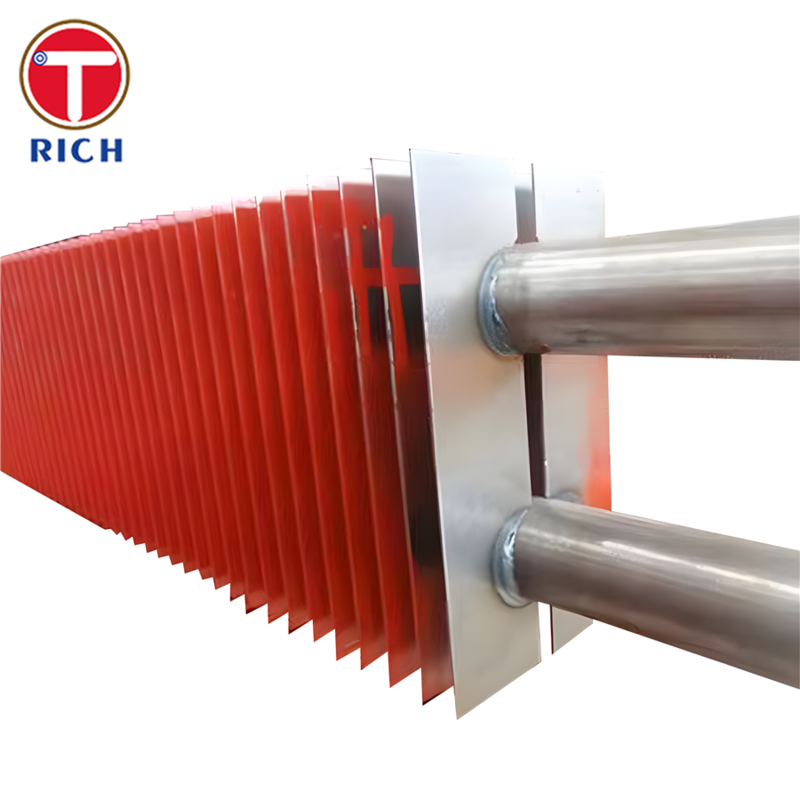

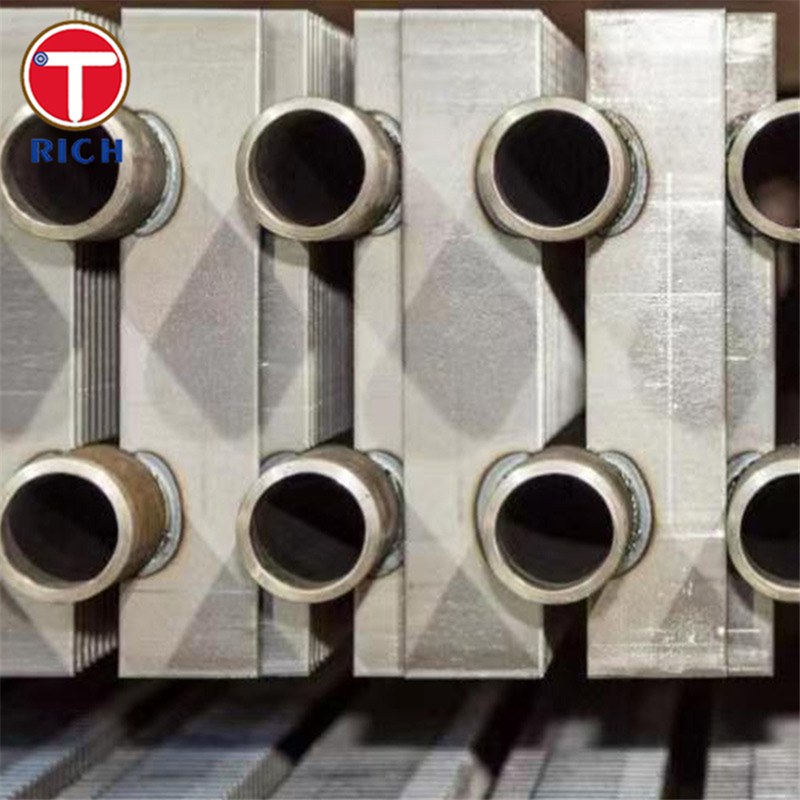

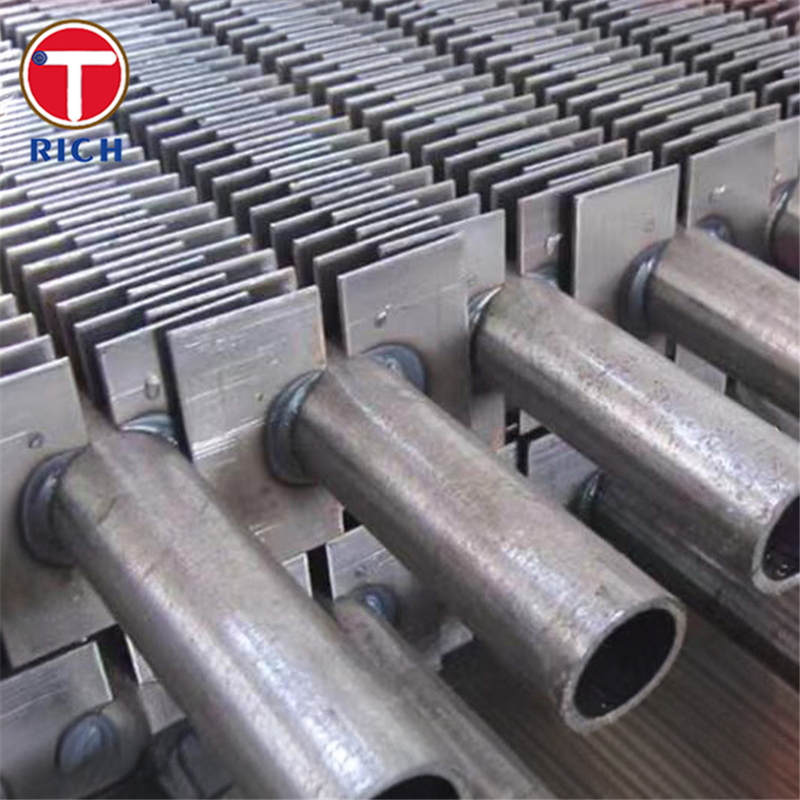

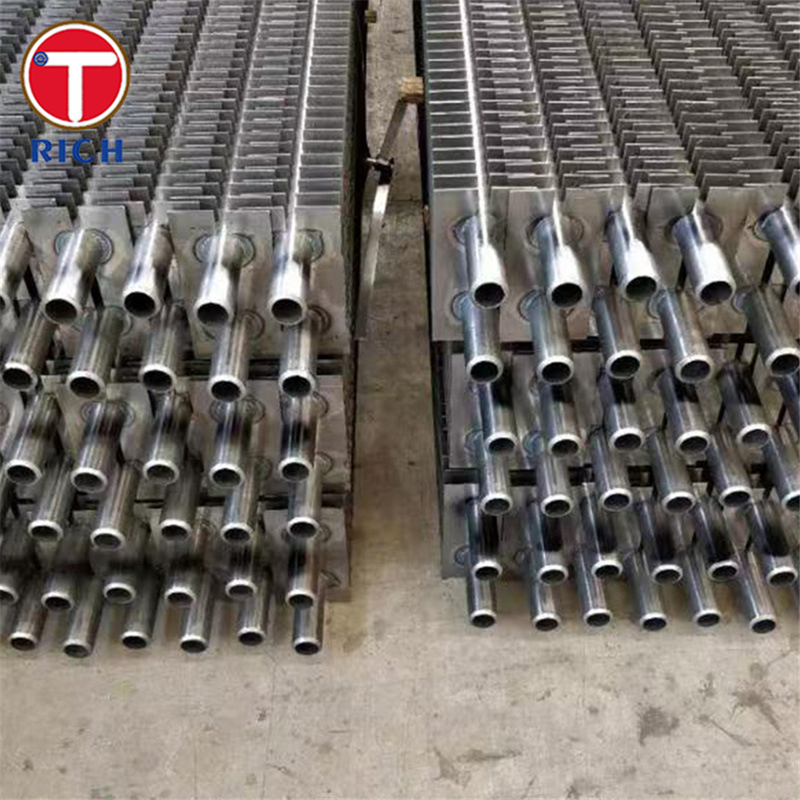

Высокочастотные сварные трубки типа H/HH представляют собой прямоугольные (H-образные) или двойные прямоугольные (HH) трубки с пластинчатыми пластинами, используемые в качестве компактных, высокоэффективных элементов теплопередачи в экономайзерах.Прегреватели воздуха и другие теплообменники из газа в жидкостьДве стальные плиты сварятся сопротивлением на противоположные стороны круглой основной трубы.образуя H поперечное сечение, которое значительно увеличивает внешнюю поверхность при создании прямых каналов дымовых газов с низким падением давления и хорошей доступностью для дыма.

Спецификации

• ОД базовой трубы:25-63 мм (другие диаметры по запросу)

• Толщина стенки основной трубы:≥ 3,0 мм для работы котлов

• Максимальная длина:до примерно 18 м на трубу (в зависимости от класса и ограничений обработки)

• Высота плавника:до приблизительно 200 мм

• Толщина плавника:1.5 ≈ 3,5 мм

• Расстояние между плавниками (высота):обычно 8 ̊30 мм

• Материалы базовых труб:углеродистая сталь, низколегированная сталь, сталь из сплава Cr-Mo, аустенитная нержавеющая сталь

• Материалы плавников:углеродистая сталь, низколегированная сталь или нержавеющая сталь для соответствия условиям эксплуатации

Ключевые преимущества

1. Высокая тепловая эффективность в компактном пакете
   Угловые пластинчатые плавники H/HH обеспечивают несколько раз более высокую нагревающую поверхность, чем простые трубные экономайзеры того же диаметра и длины, что позволяет использовать гораздо более мелкие и легкие теплообменники.

2. Низкий износ, низкий уровень загрязнения в пыльных дымовых газах
   H-типовые трубки с крыльями широко используются в угольных установках, котлах CFB и экономизаторах для сжигания отходов, поскольку прямые каналы и расширенная область потока газа помогают уменьшить скорость газа,эрозия и осаждение пепла по сравнению с гладкими или спиральными трубами.

3. Устойчивая высокочастотная сварная связь с крыльями на трубках
   Автоматическая высокочастотная сопротивляющая сварка создает непрерывную металлургическую связь вдоль края плавника с минимальной зоной воздействия тепла,дает высокую прочность на растяжение и отличную стойкость к вибрациям, тепловой цикл и саженцы.

Химический состав

Значения - это предельные значения анализа ложки по соответствующим стандартам; фактические результаты испытаний на мельнице обычно находятся в этих диапазонах.

Механические свойства

Применимые стандарты

Базовые трубы для H/HH-рубок с оперением обычно изготавливаются для:

• ASTM / ASME:Серии A179, A192, A210, A213 для труб для котлов и теплообменников

• EN:EN 10216-2, такие как P235GH, P265GH для работы под давлением при повышенной температуре

• ГБ:ГБ/Т 5310 высокоточные котловые трубы (например, 20G)

• JIS / GOST:Эквивалентные классы котлов и труб под давлением, как требуется в спецификациях проекта

Типичные применения

• Электрические и промышленные котлы:экономизаторы, низкотемпературные экономизаторы, предварительные нагреватели воздуха, котлы отработанного тепла

• Восстановление теплоотходов:охладители отработающих газов на установках с угольным, нефтяным топливом и сжиганием отходов, котлы CFB и процессовые печи

• Процессуальные и морские отрасли:Конвекционные секции с нагревателем, охладители процесса газа и морские экономизаторы выхлопных газов, использующие пылевые высокотемпературные газы
