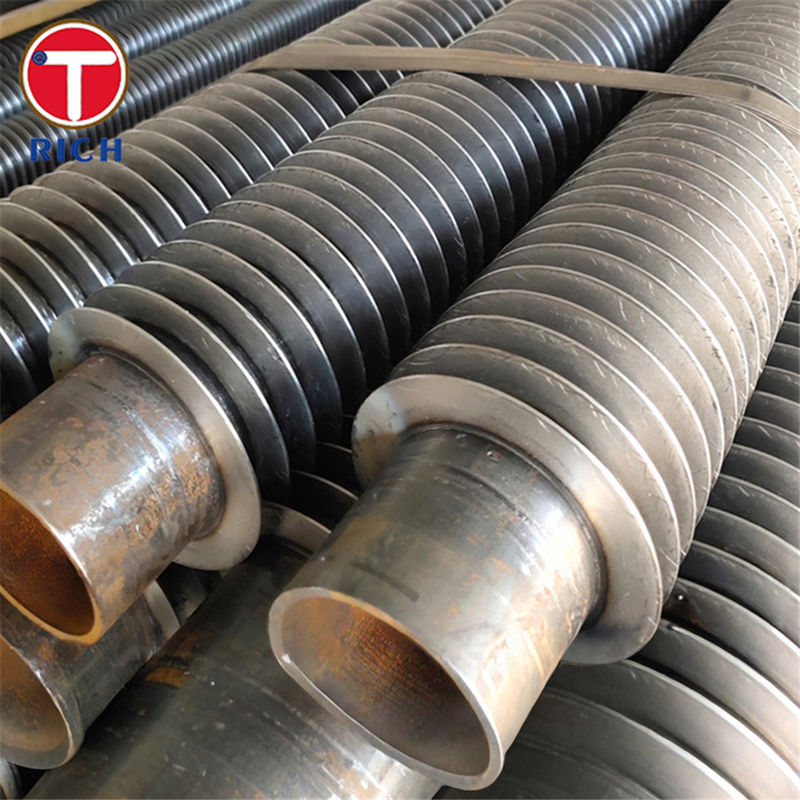

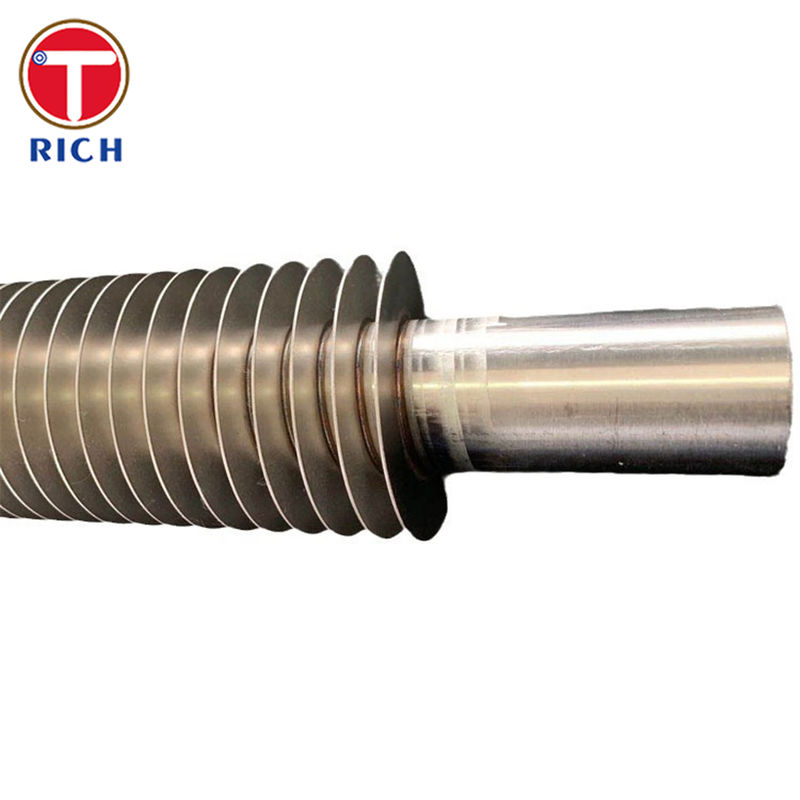

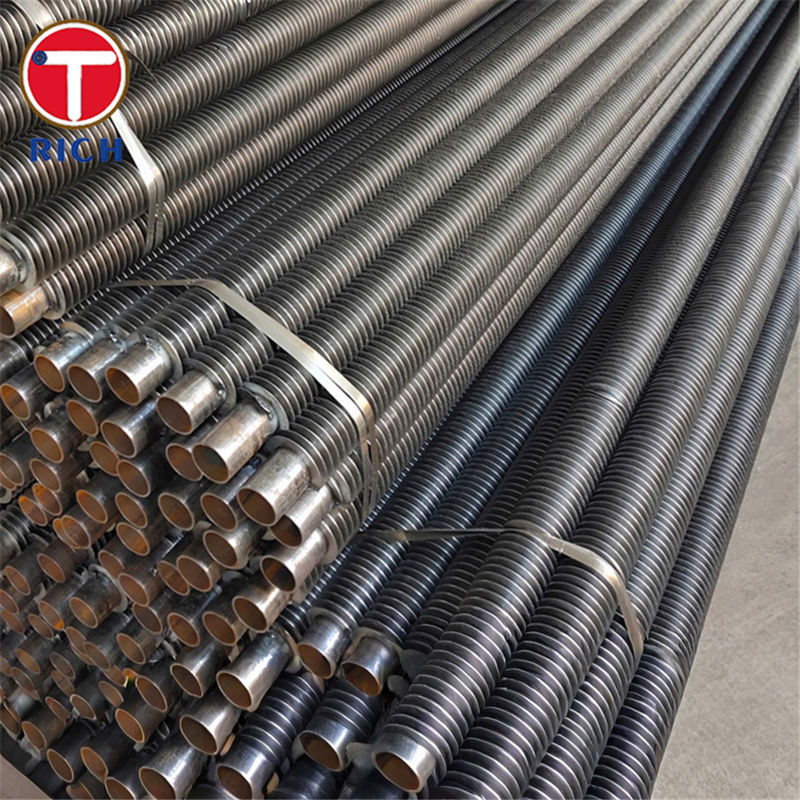

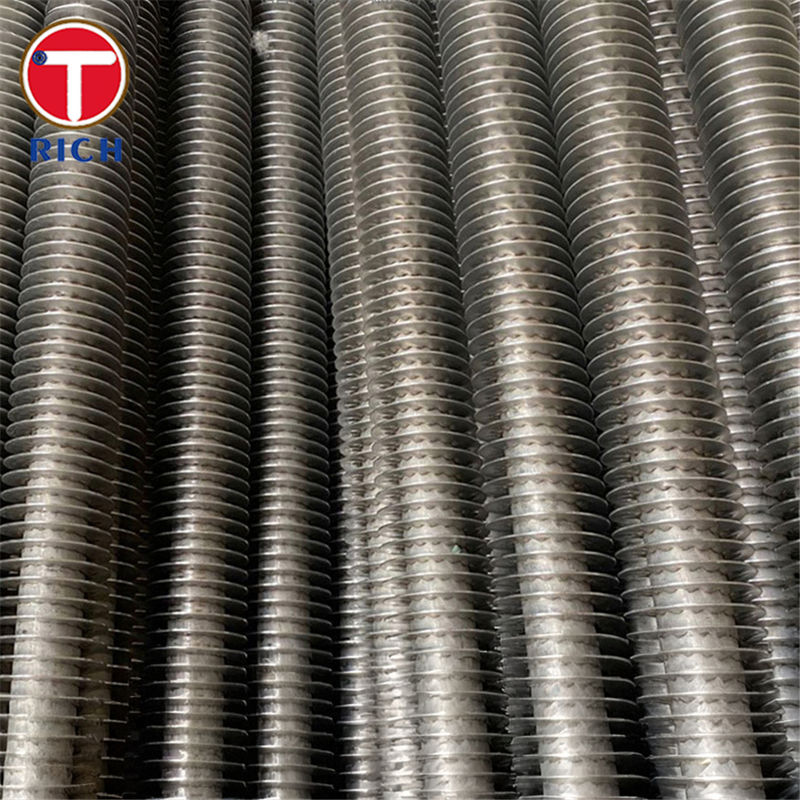

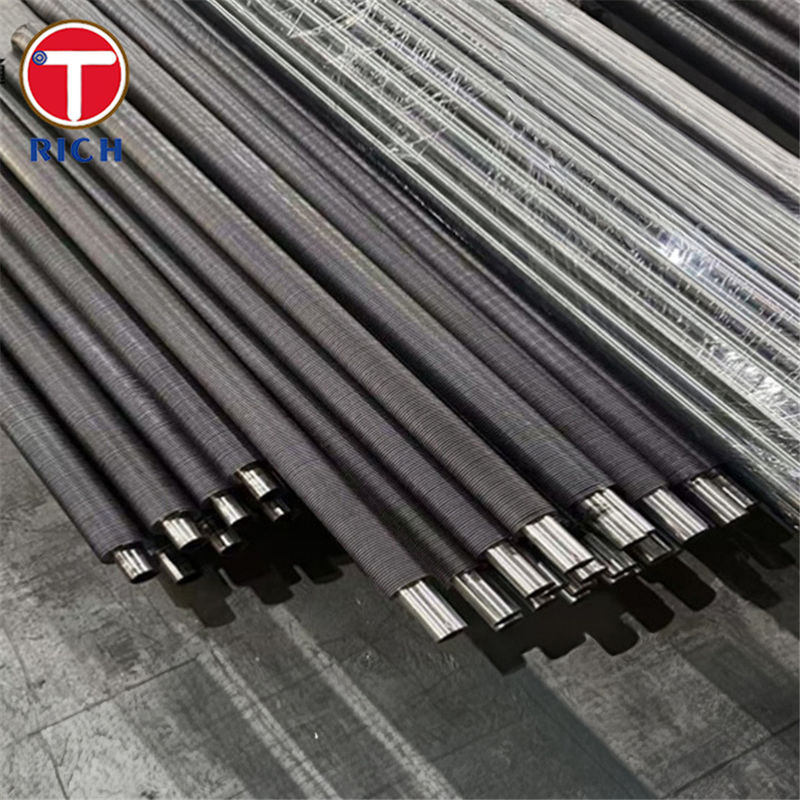

L Fin Tube Alloy Steel Spiral Wound Seamless Fin Tube для воздушного теплообменника

Описание материала

This product is a tension-wound L-type spiral fin tube built on seamless Cr?? Mo alloy steel boiler/heat-exchanger tube. The base tube is typically supplied in grades such as ASTM A213 T11/T22,EN 10216-2 13CrMo4-5, JIS G3462 STBA22, или GB 5310 12Cr1MoVG, все предназначены для повышенной температуры, давления, несущей службы в котлах и воздушно-охлаждаемых теплообменниках.

Алюминиевая или медная лента с крышкой холодно сформирована в профиль L и свернута под напряжением вокруг стальной трубы, так что крышка с ногой плотно нажимается на поверхность трубы.providing a continuous spiral fin with good thermal contact and partial protection of the tube wall from ambient corrosion (предоставляя непрерывный спиральный плавник с хорошим тепловым контактом и частичную защиту стены трубы от коррозии окружающей среды).

Спецификации

Базовая трубка

• Материал вариантов (безшовная, сплавная сталь):

  • ASTM / ASME: A213 / SA213 T11, T22

  • EN: 13CrMo4-5 до EN 10216-2

  • STBA22 к JIS G3462

  • GB: 12Cr1MoVG до GB/T 5310

• Внешний диаметр: приблизительно 16 ‰ 50.8 мм (5 ⁄ 8 " ‰ 2")

• Толщина стены: application-dependent, typically 2 ≈ 8 мм for air coolers

Геометрия плавниковТипичный L-тип раны фин.

• Фин тип: L-foot, спиральная рана.

• Финальный материал: алюминий или медная полоска

• Высота лопаток: до около 16,5 мм

• Толщина крыльца: ~0.4 ∼0.6 мм (≈0.015 ∼0.020")

• Fin pitch: from about 2.1 mm (≈12 FPI) upward, optimized per duty (оптимизированный по долгу службы)

Операционный диапазон

• Разработан для воздушного обслуживания, где температура крыльца обычно доходит до 150-230 °C, в зависимости от материала и задачи.

• Base alloy tube grades support much higher metal temperatures on the fluid side, in line with their boiler/pressure-tube standards (typically 500-580 °C class for Cr-Mo steels in code use).

Ключевые особенности

1. Высокая плотность поверхности теплопередачи

   • Непрерывные спиральные плавники резко увеличивают площадь поверхности снаружи, позволяя выполнять ту же тепловую работу с гораздо меньшим количеством труб и меньшим воздухоохладителем по сравнению с обнаженными трубами.

2. Эффективный термоконтакт с фином на трубку

   • L-foot fin geometry and winding tension press the fin foot firmly against the tube surface, minimizing contact thermal resistance and promoting uniform heat transfer along the full tube length. L-foot fin geometry and winding tension press the fin foot firmly against the tube surface, minimizing contact thermal resistance and promoting uniform heat transfer along the full tube length.

3. Сплавное стальное ядро для повышенной температуры, давления

   • Степени трубной сплавы CrMo, такие как T11, T22, 13CrMo4-5, STBA22 и 12Cr1MoVG, обеспечивают высокую прочность на прорыв.good oxidation resistance and weldability for boiler and air-cooled heat-exchanger service. хорошая устойчивость к окислению и сварка для котла и воздушно-охлаждаемого теплообменника.

Наши преимущества

Ниже приведены несколько проблем, которые покупатели воздушно-охлажденных финных труб обычно поднимают, и как этот продукт позиционируется для их решения.

1√ото же, что и мы. √ото же.

• L-foot tension-wound fins use controlled winding tension so the fin foot is seated firmly on the tube surface, maintaining contact during normal temperature cycling. L-foot tension-wound fins use controlled winding tension so the fin foot is seated firmly on the tube surface, maintaining contact during normal temperature cycling. L-foot tension-wound fins use controlled winding tension so the fin foot is seated firmly on the tube surface, maintaining contact during normal temperature cycling. L-foot tension-wound fins use controlled winding tension so the fin foot is seated firmly on the tube surface, maintaining contact during normal temperature cycling.

• L-тип используется там, где температуры стены на крыльях находятся в умеренном диапазоне (примерно до 150-230 °C) и тепловые шоки не являются серьезными.Для более жестких условий мы можем посоветовать альтернативные типы лопастей (LL/KL/embedded) на основе тех же сплавов Cr-Mo..

2L-type - это правильный баланс между производительностью и стоимостью для моего воздухоохладителя?

• L-type finned tubes are among the most cost-effective spiral fin solutions. L-type finned tubes are among the most cost-effective spiral fin solutions. L-type finned tubes are among the most cost-effective spiral fin solutions.Часто выбирается, где бюджет и площадь поверхности на стоимость являются ключевыми и эксплуатационные температуры находятся в типичном диапазоне воздухоохладителя, а не в экстремальной обязанности печи..

• Увеличивая наружную площадь, одна finned труба может заменить несколько голых труб, уменьшая размер пучка, мощность вентилятора, структурную сталь и общий проект CAPEX, сохраняя требуемую тепловую нагрузку.

3Как вы справляетесь с коррозией и сроками службы в наружных воздухоохладителях?

• Станционная стальная труба обеспечивает сильное сопротивление высокотемпературному окислению и паровой коррозии; на воздушной сторонеL-foot fin частично защищает стенку трубы от прямого воздействия атмосферы..

• Fin materials (aluminium or copper) and optional metallized or coated surfaces can be selected to suit coastal, industrial or mildly corrosive atmospheres. Прямые материалы (алюминий или медь) и опциональные металлизированные или покрытые поверхности могут быть выбраны для приспособления к прибрежной, промышленной или мягко коррозионной атмосфере.Где влажный воздух или агрессивные атмосферы доминируют, мы можем перейти к LL/KL finning или stainless-steel base tube/fin комбинациям для более длительного срока службы.

4Будет ли материал трубы соответствовать моим требованиям кода и прослеживаемости?

• Мы предлагаем Cr·Mo alloy tube in standard boiler/heat-exchanger grades: ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 and GB/T 5310 12Cr1MoVG,with mill test certificates per EN 10204 (typically 3), что означает:.1) и полная тепловая прослеживаемость.

• Неразрушающее тестирование (эди-активный или ультразвуковый), гидростатическое тестирование и измерение могут быть определены, чтобы соответствовать планам качества клиента для критической службы воздушно-охлаждаемого теплообменника.

Химический состав

Механические свойства

Применимые стандарты

ASTM / ASME

• ASTM A213 / ASME SA213 ✓ Seamless ferritic and austenitic alloy-steel boiler, superheater and heat-exchanger tubes (e.g. T11, T22).

EN (Европа)

• EN 10216-2 Seamless steel tubes for pressure purposes, non-alloy and alloy steels with specified elevated-temperature properties (13CrMo4-5) (Эн 10216-2) ∆ Семные стальные трубы для целей давления, нелегированные и легированные стали с определенными повышенными температурными свойствами (13CrMo4-5).

• Flat products and forgings with specified elevated-temperature properties, used for matching headers and manifolds. Плоские изделия и фординг с определенными повышенными температурными свойствами, используемые для сопоставления заголовков и мунифодов.

JIS (Япония)

• Alloy steel tubes for boiler and heat exchanger (STBA22 and related grades) (Стильные трубы для котлов и теплообменников)

GB (Китай)

• GB/T 5310 Seamless steel tubes and pipes for high-pressure boiler (includes 12Cr1MoVG and related Cr·Mo grades)

GOST (Россия / СНГ эквиваленты)

• GOST 5520 and related norms for alloy boiler steels such as 12KHM / 12Kh1MF, which are widely accepted equivalents to EN 13CrMo4-5 in high-temperature pressure service.

Области применения

Общий диапазон применения
L-type alloy steel spiral fin tubes are used in air-cooled and gas-to-liquid heat exchangers where a hot process fluid inside the tube is cooled by ambient air or process gas on the finned side. L-type alloy steel spiral fin tubes are used in air-cooled and gas-to-liquid heat exchangers where a hot process fluid inside the tube is cooled by ambient air or process gas on the finned side. L-type alloy steel spiral fin tubes are used in air-cooled and gas-to-liquid heat exchangers where a hot process fluid inside the tube is cooled by ambient air or process gas on the finned side.Они особенно распространены там, где вода скудна или дорогая, и воздушные охладители предпочтительнее, чем водопроводные..

Типичные отрасли и позиции в системе

• Производство электроэнергии (термальная, ядерная, геотермальная)

  • Воздушно-охлажденные конденсаторы и финные трубные пучки для парового конденсации

  • Бойлерные воздушные прегреватели и экономизаторы

  • Генератор водородных охладителей и смазочно-масляных охладителей (воздушная сторона)

• Нефтяные, газовые и нефтехимические заводы

  • Air fin coolers for compressor discharge, gas dehydration and fractionation units (охладители с крыльями воздуха для разряда компрессоров, дегидратации газа и фракционирования)

  • Конденсаторы и продуктовые охладители в нефтеперерабатывающих заводах

  • Газово-воздушные и жидково-воздушные охладители на флаерных системах и утилитах

• Заводы по производству химических и удобрений

  • Процессовые воздухоохладители в аммиачных, мочевой и азотно-кислотных установках

  • Heat recovery coolers in oxidation and polymer plants (охладители для восстановления тепла в окислительных и полимерных заводах)

• HVAC, сушки и общей промышленности

  • Finned-tube coils in large air-handling units and industrial HVAC - катушки с финиковой трубой в больших воздухообменных установках и промышленном HVAC

  • Air heaters for spray dryers, kilns and process gas drying (воздушные нагреватели для спрейных сушилков, печей и процесса газовой сушки)

  • Compact finned-tube exchangers в OEM оборудовании и упакованных охладителях

Вопрос: Вы торговая компания или производитель?

А: производитель, также может заниматься торговлей.

Вопрос: Сколько времени у вас на доставку?

О: В общем, это 10-15 дней, если товары находятся на складе, или это 30-40 дней, если товары не находятся на складе,

Это зависит от количества.

Вопрос: Вы предоставляете образцы? бесплатно или дополнительно?

О: Да, мы можем предложить образец бесплатно, но нужно оплатить стоимость груза.

Вопрос: Каковы ваши условия оплаты?

О: Оплата <=2000USD, 100% заранее. Оплата>=2000USD, 30% T/T заранее, баланс перед отправкой.

Если у вас есть другие вопросы, пожалуйста, свяжитесь со мной.
