Труба с оребрением L-типа с перекрытием, углеродистая труба с оребрением LL-типа для теплообменника

Обзор продукта

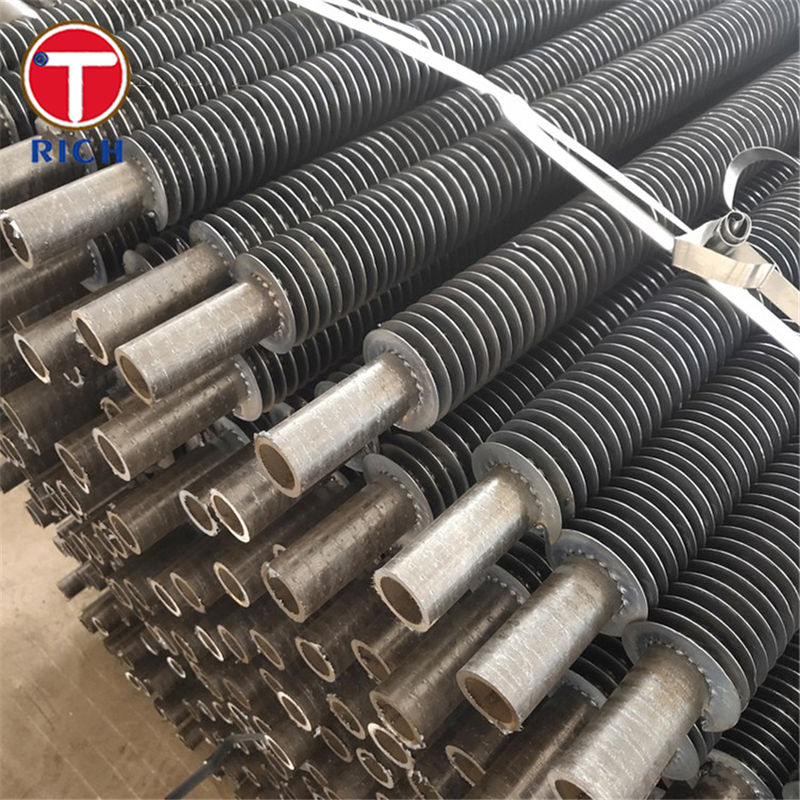

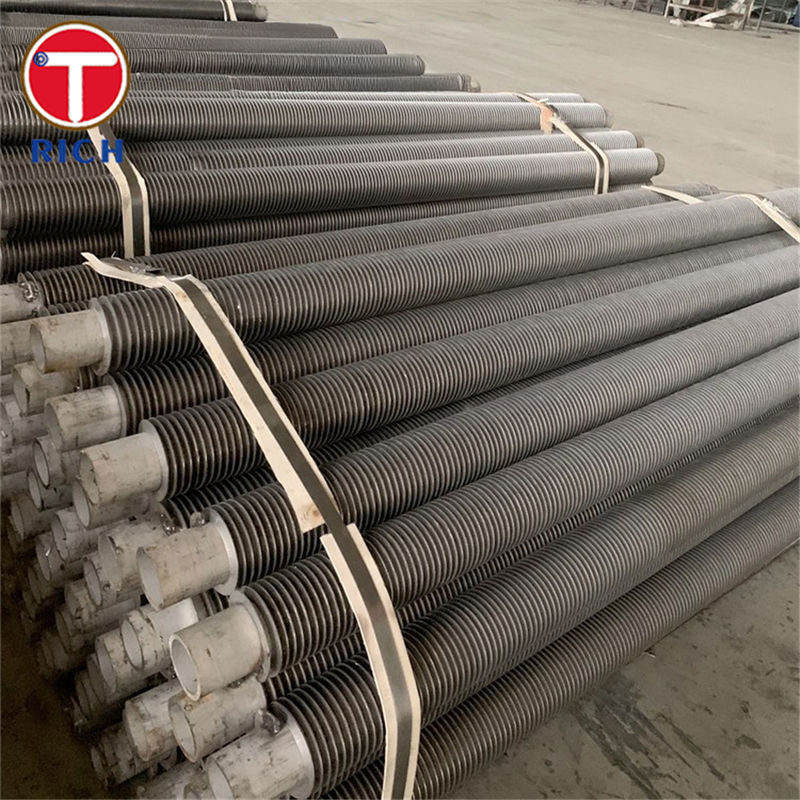

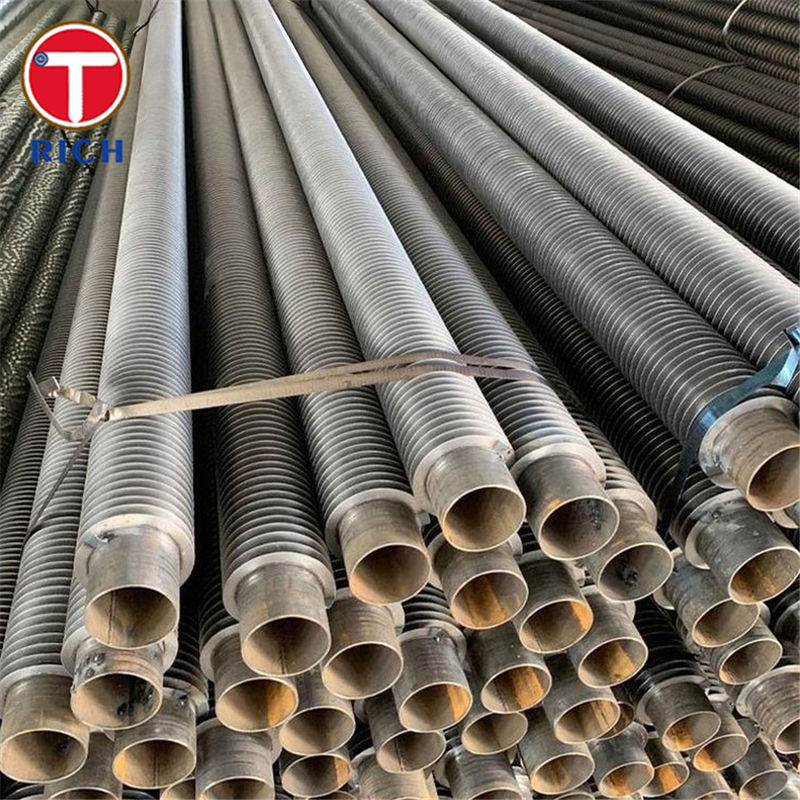

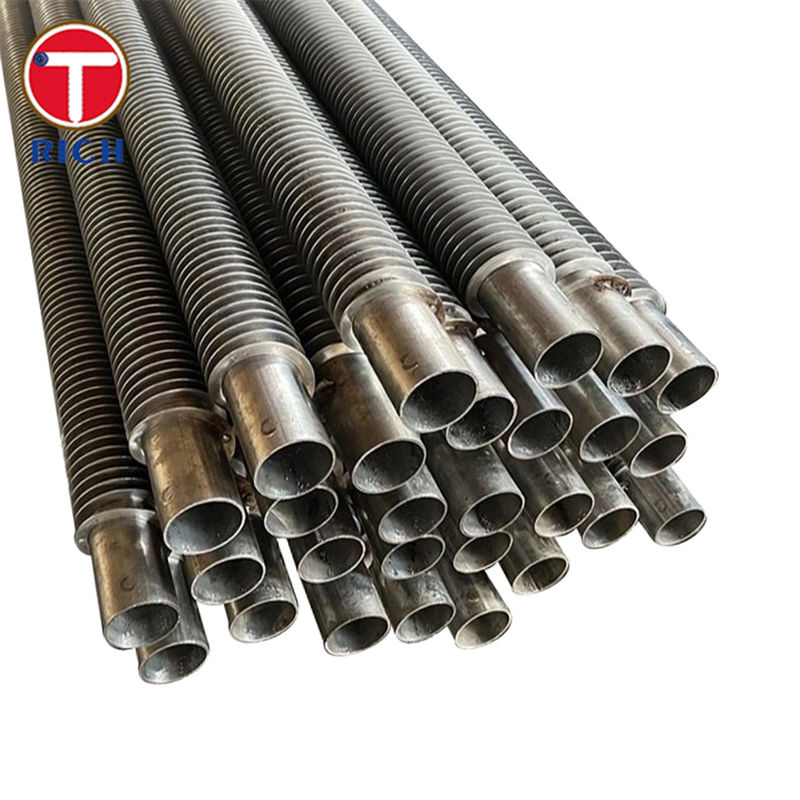

Труба с оребрением L-типа с перекрытием, также называемая трубой с оребрением LL-типа или трубой с оребрением LL-foot, представляет собой трубу с навивным оребрением, в которой L-образные ребра спирально наматываются вокруг базовой трубы из углеродистой стали, и каждая ножка ребра перекрывает предыдущую. Это создает двойную «L» ножку, которая полностью охватывает внешнюю поверхность трубы.

Для углеродистых труб с оребрением LL-типа базовая труба обычно представляет собой бесшовную низко- или среднеуглеродистую сталь (например, ASTM A179, A192, A210 или A106), в то время как ребра обычно представляют собой алюминиевую или медную полосу. Такая конструкция сочетает в себе прочность и устойчивость к давлению углеродистой стали с высокой теплопроводностью и хорошим коррозионным поведением цветных ребер, что делает ее идеальной для теплообменников с воздушным охлаждением и со стороны газа.

Технические характеристики

Типичный диапазон проектирования и производства для углеродистых труб с оребрением LL-типа (значения являются ориентировочными и могут быть настроены):

• Материал базовой трубы (углеродистая сталь):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2, такие как P235GH / P265GH

  • JIS: G3461 STB340

  • GB / GOST: GB/T 5310, GOST 8734/8733

• Наружный диаметр базовой трубы:

  • Прибл. 16–51 мм (может быть увеличено до ~73 мм в зависимости от конструкции)

• Толщина стенки базовой трубы:

  • Обычно 2,0–6,0 мм для котлов и теплообменников

• Материал ребра:

  • Алюминиевые сплавы: серии 1060, 1070, 1100, 6063

  • Медная полоса, когда требуется более высокая теплопроводность или лучшая коррозионная стойкость

• Геометрия ребра (тип LL):

  • Высота ребра: до ~16 мм

  • Толщина ребра: прибл. 0,4–0,6 мм (другие толщины по запросу)

  • Шаг ребра: ≥ 2,3 мм (обычно 8–11 ребер/дюйм, в зависимости от нагрузки)

  • Ножка ребра: перекрывающая «LL» ножка, полностью покрывающая поверхность трубы

• Длина трубы:

  • Обычно до 12–18 м (более длинные или U-образные трубы по запросу, в зависимости от ограничений транспортировки и обработки)

• Типичные условия проектирования:

  • Обслуживание: воздух, дымовые газы, чистые или слабокоррозионные газовые потоки

  • Рабочая температура:

    • С алюминиевыми ребрами: обычно до 170 °C со стороны ребра

    • С медными ребрами или специальными конструкциями: может быть выше, в зависимости от проектной оценки и выбора сплава

Основные характеристики

• Полное покрытие трубы
  Конструкция с перекрывающейся ножкой LL полностью покрывает трубу из углеродистой стали, обеспечивая непрерывную металлическую оболочку и значительно улучшая защиту от внешней коррозии по сравнению с трубами с оребрением с простой L-образной ножкой.

• Высокое контактное давление ребра к трубе
  Ребра спирально наматываются на трубу под контролируемым натяжением, обеспечивая прочный механический контакт между ножкой ребра и поверхностью трубы, что улучшает теплопередачу и минимизирует термическое контактное сопротивление.

• Увеличенный срок службы в коррозионных атмосферах
  Поскольку базовая труба полностью покрыта перекрывающимися ножками ребер, стенка трубы в значительной степени изолирована от прямого воздействия со стороны газа. Трубы с оребрением LL широко используются в качестве экономичной альтернативы экструдированным ребрам в слабо- и умеренно коррозионных средах.

• Стабильные ребра при термическом циклировании
  Процесс механической намотки и взаимосвязанная геометрия «LL» снижают риск ослабления или дребезжания ребер при повторном нагреве и охлаждении, механической вибрации или вибрации, вызванной потоком.

• Хорошая очищаемость и низкая тенденция к загрязнению
  Гладкие, непрерывные ребра с равномерным шагом обеспечивают низкое падение давления со стороны газа и помогают ограничить накопление пыли, упрощая онлайн- или офлайн-очистку путем продувки воздухом, продувки паром или легкой чистки щеткой.

Наши преимущества

Ниже приведены некоторые из типичных вопросов, которые конечные пользователи и подрядчики EPC задают о трубах с оребрением LL-типа (с перекрытием L) из углеродистой стали — и как хорошо спроектированный продукт отвечает на них.

1. Как LL-тип сравнивается со стандартными L-типом и KL-типом труб с оребрением?

• Проблема: Какой тип ребра обеспечивает наилучшее сочетание коррозионной стойкости, теплопередачи и стоимости?

• Ответ:

  • Стандартный L-тип обеспечивает хороший контакт и базовую защиту от коррозии, но оставляет небольшие открытые зазоры между ножками ребер.

  • LL-тип перекрывает ножки ребер, чтобы полностью закрыть трубу, обеспечивая лучшую коррозионную стойкость, чем L-тип, и приближаясь к экструдированным ребрам, при значительно меньшей стоимости.

  • KL-тип сочетает в себе ребра L-foot с накаткой на базовой трубе для дальнейшего улучшения механической связи и теплопередачи, но обычно он дороже и используется, когда требуется максимальная производительность.

2. Останутся ли ребра плотно прилегающими во время длительной эксплуатации?

• Проблема: Ослабление ребер при термическом циклировании и вибрации может серьезно снизить эффективность теплопередачи и вызвать шум.

• Ответ:

  • Ребра LL наматываются под натяжением и механически фиксируются перекрывающимися ножками. Непрерывная обмотка и контролируемое натяжение поддерживают прочное сцепление с трубой даже при повторном нагреве и охлаждении.

  • Правильное сочетание материалов (труба из углеродистой стали + алюминиевые или медные ребра) также помогает компенсировать дифференциальное тепловое расширение без растрескивания ножки ребра.

3. Подходит ли LL-тип для моей температуры газа и окружающей среды?

• Проблема: Пользователи хотят быть уверены, что алюминиевые или медные ребра не размягчатся и не подвергнутся коррозии слишком быстро в процессе эксплуатации.

• Ответ:

  • Для алюминиевых ребер типичные проектные температуры со стороны газа для ребер LL составляют около 150–170 °C, с более высокими пределами, возможными в зависимости от детальной конструкции, закалки сплава и запасов прочности.

  • Медные ребра можно использовать при несколько более высоких температурах и в определенных коррозионных атмосферах, но окончательный выбор должен основываться на составе дымовых газов (SOx, хлориды, влажность) и опыте эксплуатации.

  • Полное покрытие трубы ножками LL обеспечивает дополнительную защиту трубы из углеродистой стали, когда существует проблема внешней коррозии, например, в прибрежных или слабокислых средах дымовых газов.

4. Как мне выбрать высоту и шаг ребра?

• Проблема: Инженеры должны сбалансировать площадь теплопередачи, падение давления и тенденцию к загрязнению.

• Ответ:

  • Типичная высота ребра LL составляет ≤16 мм с шагом ≥2,3 мм; более высокие ребра и более плотный шаг увеличивают площадь поверхности, но также повышают падение давления и риск загрязнения.

  • Для запыленных дымовых газов слегка меньшая высота ребра и более открытый шаг часто обеспечивают наилучшую производительность в течение жизненного цикла.

  • Компетентный поставщик может оптимизировать геометрию ребра, используя условия эксплуатации (поток газа, профиль температуры, допустимое падение давления и метод очистки).

5. Соответствуют ли базовые трубы и ребра международным стандартам для деталей, работающих под давлением?

• Проблема: EPC и владельцам необходима совместимость с кодами ASTM, EN, JIS, GOST и GB.

• Ответ:

  • Базовые трубы из углеродистой стали обычно поставляются в соответствии с широко признанными стандартами давления, такими как ASTM A179, A192, A210, A106; EN 10216-2; JIS G3461; GB/T 5310; и соответствующие спецификации ГОСТ.

  • Эти стандарты четко определяют химический состав, механические свойства и обязательные испытания NDT / на давление, обеспечивая безопасное использование в котлах, экономайзерах и другом теплообменном оборудовании.

Химический состав

Механические свойства

Применимые стандарты

ASTM / ASME (США):

• ASTM A179 / ASME SA179 – Бесшовные холоднотянутые низкоуглеродистые стальные трубы для теплообменников и конденсаторов.

• ASTM A192 / ASME SA192 – Бесшовные стальные котловые и перегревательные трубы для работы под высоким давлением.

• ASTM A210 / ASME SA210 – Бесшовные среднеуглеродистые стальные котловые и перегревательные трубы (Grades A1 и C).

• ASTM A106 / ASME SA106 – Бесшовные стальные трубы из углеродистой стали для работы при высоких температурах (обычно используются в качестве базовых труб для оребренных змеевиков).

EN (Европа):

• EN 10216-2 – Бесшовные стальные трубы для работы под давлением, трубы из нелегированной и легированной стали с заданными свойствами при повышенных температурах (марки P235GH, P265GH и т. д.).

JIS (Япония):

• JIS G3461 – Трубы из углеродистой стали для котлов и теплообменников (например, STB340).

GB (Китай):

• GB/T 5310 – Бесшовные стальные трубы для котлов высокого давления.

GOST (Россия / СНГ):

• GOST 8734-75 / GOST 8733-74 – Бесшовные холоднодеформированные стальные трубы и связанные с ними технические требования, широко используемые для труб котлов и теплообменников.

Трубы с оребрением LL обычно поставляются с гладкими открытыми концами, отрезанными по длине, и полностью соответствуют стандарту базовой трубы по химическому составу, механическим свойствам, гидростатическим испытаниям и неразрушающему контролю. Процесс оребрения применяется только к квалифицированным трубам.

Области применения

Общие области применения

Трубы с оребрением углеродистого LL-типа (с перекрытием L) широко используются в оборудовании для теплопередачи со стороны газа, где требуется компактная, коррозионностойкая расширенная поверхность, в том числе:

• Производство электроэнергии (тепловые электростанции, переработка отходов в энергию)

• Нефтехимические и нефтеперерабатывающие установки

• Химические и удобрительные заводы

• Металлургия и сталелитейные заводы

• Системы отопления, вентиляции и кондиционирования воздуха и промышленные сушильные системы

• Установки утилизации тепла и экономайзеры

Типичное использование в каждой области

• Энергетика и котельный остров:

  • Воздухоподогреватели, экономайзеры, низкотемпературные нагреватели и газо-газовые теплообменники.

  • Утилизация тепла дымовых газов за котлами или газовыми турбинами.

• Нефтехимия и нефтепереработка:

  • Теплообменники с воздушным охлаждением (воздухоохладители) в установках переработки сырой нефти, вакуумных, коксовых, FCC и гидроочистки.

  • Газоохладители для водородных, топливных или факельных газовых систем.

• Химическая промышленность и производство удобрений:

  • Охладители и нагреватели технологического газа в линиях аммиака, метанола или синтез-газа.

  • Котлы-утилизаторы и конвекционные блоки с дымовыми газами со стороны кожуха.

• Металлургия и высокотемпературная технологическая промышленность:

  • Рекуператоры и змеевики рекуперации тепла в печах повторного нагрева и линиях отжига.

  • Охладители отходящих газов и воздухонагреватели в агломерационных установках или системах доменного газа.

• Отопление, вентиляция и кондиционирование воздуха, сушка и общая промышленность:

  • Змеевики горячего воздуха, паровые змеевики и газовые нагреватели для сушилок и печей.

  • Змеевики вентиляции с рекуперацией тепла и промышленные воздухонагревательные батареи.
