Труба с L-образным оребрением (спирально навитая из легированной стали) для теплообменников

Материал

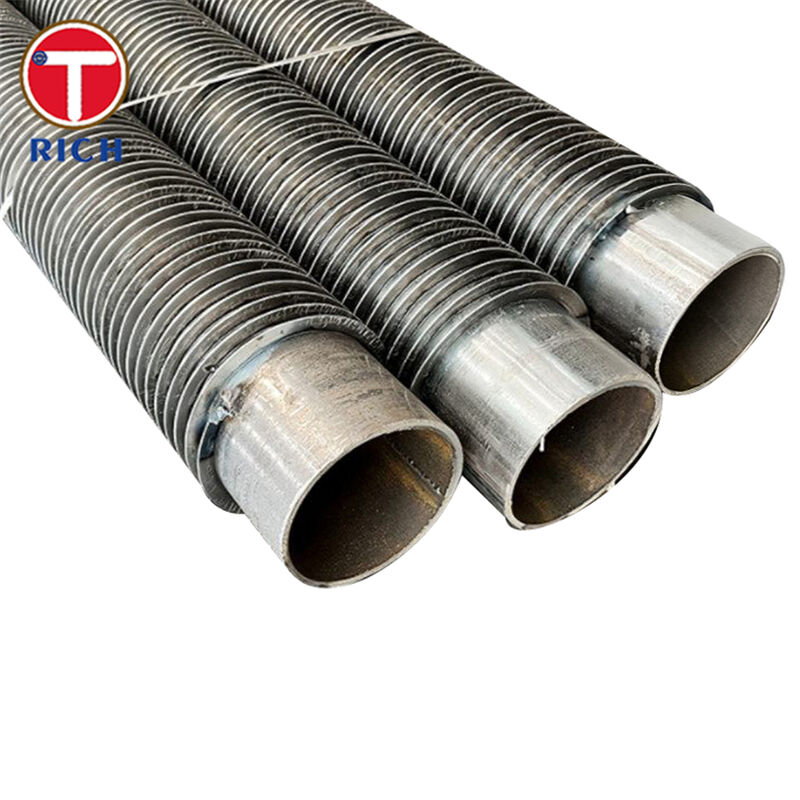

Этот продукт представляет собой оребренную трубу теплообменника, в которой основание из легированной стали (базовая труба) спирально навито с полосой оребрения, основание которой имеет L-образный профиль, отсюда и термин «L-образное оребрение». Ребра находятся под натяжением, плотно прижаты к поверхности базовой трубы, образуя непрерывное спиральное оребрение вокруг внешней окружности.

Технические характеристики

Типичные диапазоны и особенности:

• Материал базовой трубы: бесшовная легированная сталь (например, такие марки, как ASTM A213 T11, T22; EN 13CrMo4-5; JIS STBA22; GB 12Cr1MoVG)

• Наружный диаметр (OD) базовой трубы: около 16–~50,8 мм (≈⅛ дюйма – 2 дюйма) для многих оребренных труб воздушных охладителей.

• Материал оребрения: обычно алюминиевая или медная полоса, иногда сталь, навитая в L-образной геометрии.

• Высота оребрения: до ~16,5 мм (макс.) во многих случаях.

• Толщина оребрения: около 0,4 мм – 0,6 мм, типично для алюминиевых полос оребрения.

• Шаг оребрения (расстояние): минимум около 2,1 мм (≈12 FPI) и выше, в зависимости от конструкции.

• Типичная длина трубы: до ~18 000 мм (18 м) для некоторых производителей.

• Рабочая температура (со стороны оребрения): до ~150–230 °C, типично для труб с L-образным оребрением.

Основные характеристики

• L-образная геометрия оребрения обеспечивает плотное прилегание основания ребра к поверхности трубы, улучшая тепловой контакт и, следовательно, повышая теплопередачу.

• Спиральная навивка обеспечивает непрерывное покрытие вокруг трубы, значительно увеличивая внешнюю площадь поверхности, доступную для теплопередачи, по сравнению с голыми трубами.

• Конструкция позволяет ребру действовать как защитное покрытие для стенки трубы (с внешней стороны), обеспечивая некоторую защиту от коррозии со стороны воздуха.

• Поскольку ребра навиваются под натяжением, а не выдавливаются в канавки, базовая труба может быть тоньше или использовать более дорогую легированную сталь с меньшей модификацией базовой трубы.

Наши преимущества

1. Останутся ли ребра надежно закрепленными при термическом циклировании и высокоскоростной вибрации воздуха?
В наших трубах с L-образным оребрением используется контролируемое натяжение при навивке полосы оребрения, чтобы обеспечить плотный контакт основания с трубой и минимизировать ослабление при циклировании запуска-остановки, вибрации или тепловых ударах.

2. Является ли L-образное оребрение правильным выбором (по сравнению с типами LL, KL, встроенными) для моей задачи?
Да — если температура оребрения со стороны воздуха умеренная (например, до ~230 °C) и вам нужно экономичное решение с большой площадью поверхности, L-образная конструкция обеспечивает отличную производительность. Для более тяжелых условий эксплуатации (более высокие температуры, очень агрессивная среда) мы можем порекомендовать улучшенные типы оребрения (LL/KL) или альтернативные материалы.

3. Как насчет коррозионной стойкости, срока службы со стороны воздуха и технического обслуживания?
Ребро служит для защиты стенки трубы, уменьшая прямое воздействие трубы на окружающий воздух и, следовательно, снижая вероятность коррозии. Кроме того, за счет повышения эффективности теплопередачи требуется меньше труб для выполнения той же задачи, что снижает объем пучка и связанные с ним затраты на конструкцию/вентилятор.

4. Отслеживаемость и соответствие сорту материала для работы при высоких температурах?
Наши базовые трубы поставляются в соответствии с признанными стандартами (ASTM/EN/JIS/GB) с полными сертификатами заводских испытаний, и мы можем применять неразрушающий контроль (ультразвуковой, вихретоковый) или испытания под давлением, как указано.

Почему стоит выбрать нас?

• Мы поставляем базовые трубы из легированной стали, подходящие для работы при повышенных температурах (Cr–Mo стали) с высокой надежностью.

• Наш процесс навивки ребер обеспечивает плотный контакт ребра с трубой и однородную геометрию для оптимальной теплопередачи.

• Мы предлагаем стандартные и нестандартные размеры, геометрию ребер и варианты покрытия поверхности в соответствии с задачами воздушных охладителей и теплообменников.

• Мы поддерживаем полную документацию, тестирование и настройку в соответствии с вашей спецификацией проекта и планом качества.

Химический состав

Механические свойства

Применимые стандарты

• ASTM / ASME: ASTM A213 / ASME SA213

• EN: EN 10216-2

• JIS: JIS G3462

• GB: GB/T 5310

• Соответствие отраслевым стандартам: API 661 для теплообменников с воздушным охлаждением

Области применения

Область общего применения

Эти трубы с L-образным спиральным оребрением в основном используются в теплообменниках с воздушным охлаждением и газожидкостных теплообменниках, где одна жидкость течет внутри трубы, а воздух или газ течет по ребрам снаружи для извлечения или отвода тепла.

Конкретные примеры использования

• Пучки теплообменников с воздушным охлаждением на нефтехимических заводах

• Охладители наддувочного воздуха или промежуточные охладители в системах газового сжатия

• Послеохладители для газотурбинных или механических приводов

• Конденсаторы и испарители с ограничениями по воздуху

• Экономайзеры рекуперации тепла, обрабатывающие дымовые газы

• Наружные агрегаты с воздушным охлаждением во вспомогательных системах электростанций

В: Вы торговая компания или производитель?

О: производитель, также может заниматься торговлей.

В: Как долго длится ваше время доставки?

О: Вообще говоря, это 10-15 дней, если товар есть на складе, или 30-40 дней, если товара нет на складе,

это в зависимости от количества.

В: Предоставляете ли вы образцы? это бесплатно или за дополнительную плату?

О: Да, мы можем предложить образец бесплатно, но нужно оплатить стоимость перевозки.

В: Каковы ваши условия оплаты?

О: Оплата≤2000 долларов США, 100% предоплата. Оплата>=2000 долларов США, 30% T/T предоплата, остаток перед отправкой.

Если у вас есть другой вопрос, пожалуйста, свяжитесь со мной.
