Труба оребренная натяжением из легированной стали с L-образным основанием для теплообменников

Введение в материал

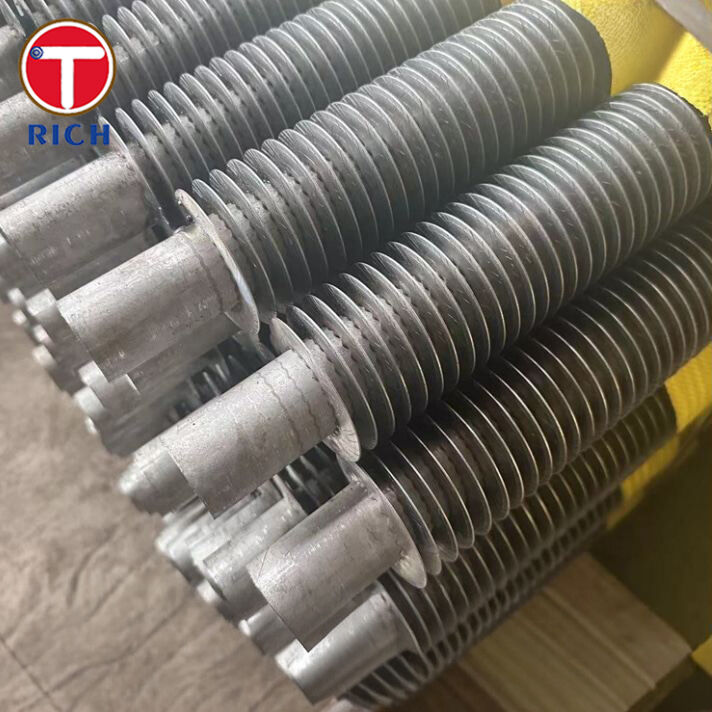

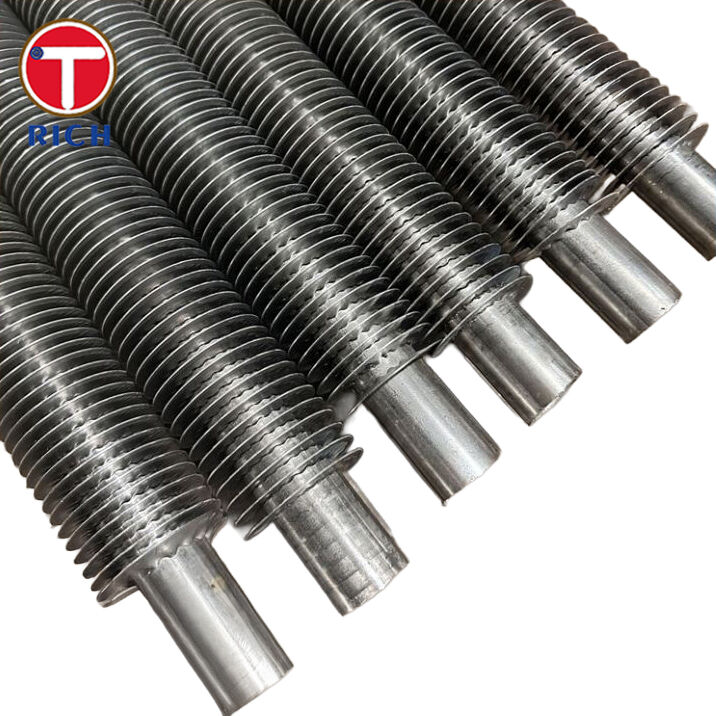

Изделие представляет собой оребренную трубу с натяжением в стиле “L-Foot”, что означает, что ребро предварительно формируется в “L”-образную ножку и наматывается по спирали вокруг базовой трубы под натяжением. Это приводит к прочному механическому соединению между ребром и трубой и улучшенной теплопередаче.
Базовая труба изготовлена из легированной стали, что делает ее подходящей для более высокой прочности, более высокой температуры или более требовательных условий, чем оребренные трубы из простой углеродистой стали.

Технические характеристики

• Материал базовой трубы: Легированная сталь (может включать углеродисто-молибденовую, хромо-молибденовую или другие марки легированной стали) в соответствии со спецификацией заказчика.

• Материал ребра: Обычно алюминиевая или медная полоса, сформированная в L-образный профиль и намотанная под натяжением на трубу.

• Наружный диаметр трубы (типичный диапазон): ~0,5″ до ~2″ (12,7 мм до ~50,8 мм) для оребренных труб с натяжением L-Foot.

• Высота ребра: до ~16 мм (для типа L-Foot).

• Толщина ребра: около 0,15 мм до 0,6 мм для типичных оребренных труб L-типа.

• Шаг ребра: от 6 до 12 ребер на дюйм (~2,4 до ~4,8 мм расстояние между ребрами).

• Длина: Индивидуально в соответствии с требованиями проекта.

• Температурный предел: Типичный до ~130 °C (≈270 °F) для базовых оребренных труб L-foot.

Основные характеристики

• L-образный профиль обеспечивает широкую площадь контакта между ребром и трубой, улучшая теплопроводность.

• Ребра, намотанные под натяжением, обеспечивают прочное механическое соединение, устойчивое к ослаблению при вибрации или термическом циклировании.

• Трубы с сердечником из легированной стали обеспечивают более высокую прочность и улучшенную температурную устойчивость по сравнению с обычной углеродистой сталью.

• Полное покрытие ребрами помогает защитить поверхность трубы от внешней коррозии.

Наши преимущества

1. Повышенная долговечность и надежность — Заказчики часто беспокоятся об ослаблении ребер со временем. Конструкция с натяжением L-foot предотвращает это, обеспечивая постоянное механическое соединение.

2. Улучшенная эффективность теплопередачи — Большая площадь контакта ребра с трубой и более плотная намотка улучшают производительность, часто значительно повышая эффективность по сравнению со стандартными конструкциями с натяжением.

3. Защита от коррозии — Непрерывное покрытие ребрами и плотное прилегание уменьшают коррозию базовой трубы со стороны воздуха, увеличивая срок службы.

4. Гибкость материала — Как труба из легированной стали, так и материал ребра могут быть настроены в соответствии с требованиями к температуре, коррозии или механическим свойствам.

5. Экономичность — По сравнению с экструдированными или сварными оребренными трубами, трубы с натяжением L-Foot обеспечивают отличную производительность по более экономичной цене.

Химический состав

Механические свойства

Применимые стандарты

Соответствующие стандарты исполнения для этого продукта включают:

• Базовая труба: ASTM A335 (P9, P11, P22), ASME SA179, ASTM A192 и т. д.

• Материалы ребер: Алюминий в соответствии с ASTM B209; Медь в соответствии с ASTM B152.

• Спецификация производства: L-образный профиль ребра с натяжением, спиральная намотка, механическая фиксация.

• Испытания: Гидростатические или пневматические испытания, проверка адгезии ребер, проверка размеров.

Области применения

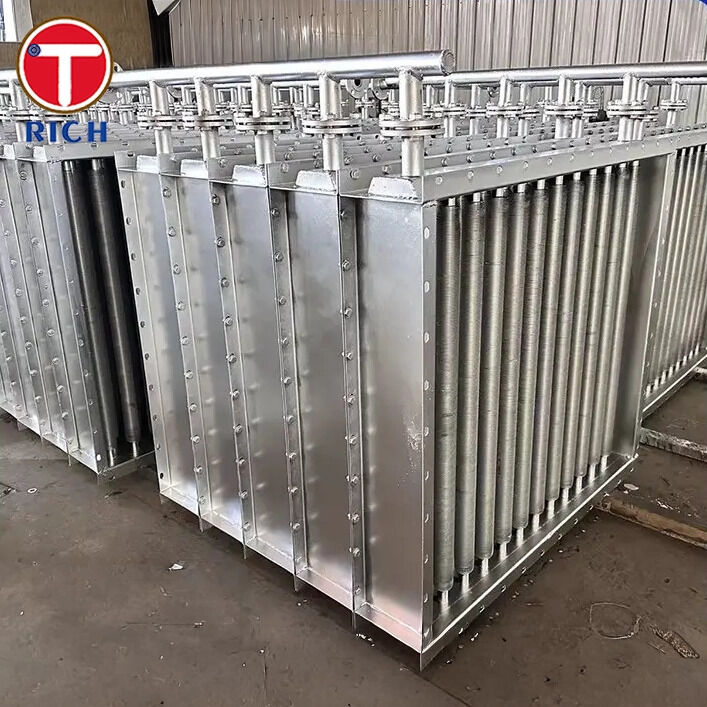

Общие применения: Теплообменники, требующие увеличения площади поверхности и более производительных труб из легированной стали.

Конкретные области применения включают:

• Электростанции: Воздухоохладители конденсаторов, воздухоподогреватели, установки рекуперации тепла.

• Нефть и газ / нефтехимия: Охладители нефтеперерабатывающих заводов, охладители технологического газа, системы рекуперации тепла.

• Отопление, вентиляция и кондиционирование воздуха и холодильное оборудование: Конденсаторы, испарители, промышленные воздухоохладители.

• Химическая и пищевая промышленность: Сушилки, нагреватели, охладители для теплообмена со стороны газа.

• Морская и шельфовая промышленность: Воздухоохладители, подверженные коррозионным морским условиям.

В: Вы торговая компания или производитель?

О: производитель, также может заниматься торговлей.

В: Как долго длится ваше время доставки?

О: Вообще говоря, это 10-15 дней, если товар есть на складе, или 30-40 дней, если товара нет на складе,

это в зависимости от количества.

В: Предоставляете ли вы образцы? это бесплатно или за дополнительную плату?

О: Да, мы можем предложить образец бесплатно, но необходимо оплатить стоимость перевозки.

В: Каковы ваши условия оплаты?

О: Оплата=2000USD, 30% T/T предоплата, остаток перед отправкой.

Если у вас есть другой вопрос, пожалуйста, свяжитесь со мной.
