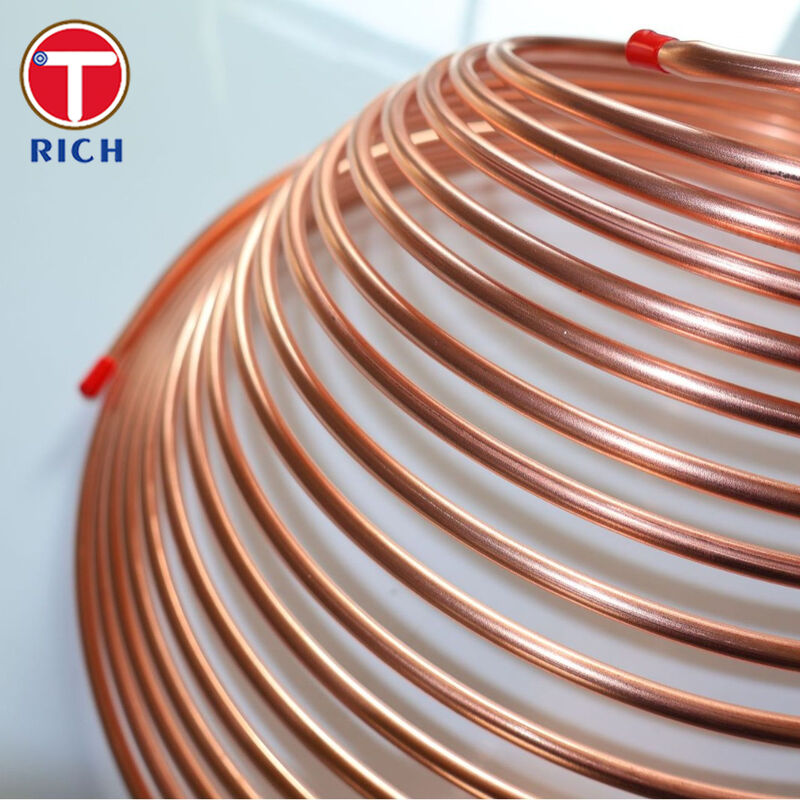

Трубка Bundy – Двустенная стальная трубка с медным покрытием из низкоуглеродистой стали для автомобилестроения

Обзор материалов

Трубка Bundy представляет собой двустенную низкоуглеродистую стальную трубку, изготовленную путем сворачивания стальной полосы внахлест на 720° и медной пайкой шва. Это создает концентрическую двустенную трубку с непрерывным паяным соединением между двумя стенками.

Для автомобильных тормозных и топливных магистралей эта конструкция предлагает:

• Механическую прочность и жесткость стали

• Защиту от коррозии и паяемость медного слоя

• Резервное двустенное удержание давления для безопасности

Ваш продукт, Трубка Bundy Двустенная низкоуглеродистая стальная трубка с медным покрытием для автомобилей, разработана специально для автомобильных гидравлических и топливных систем.

Спецификации

• Основной металл

  • Низкоуглеродистая стальная полоса (например, эквиваленты AISI 1008 / 1010, EN E195, JIS STKM11A, GB Q215)

• Конструкция

  • Двустенная, медно-паяная по шву внахлест на 720°

• Наружный диаметр (OD)

  • Общепринятые автомобильные размеры: 4,76 мм, 6,35 мм, 8,0 мм

  • Общий диапазон возможностей: прибл. 3,17–15 мм

• Толщина стенки

  • Одиночная стенка: обычно 0,5–0,7 мм

  • Эффективная общая стенка (двустенная): около 2 × толщина одиночной стенки

• Поверхностные покрытия (наши выбираемые варианты)

  • Медное покрытие

  • Цинковое покрытие

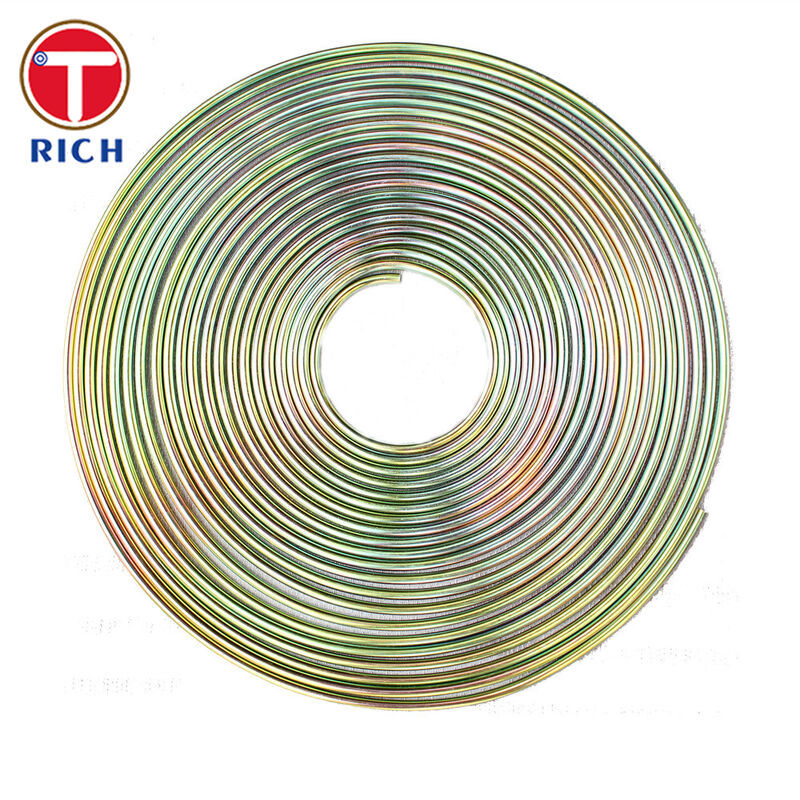

  • Цветное цинковое покрытие (желтый хромат–обработанный цинк)

• Условия поставки

  • Отжиг / нормализация после пайки

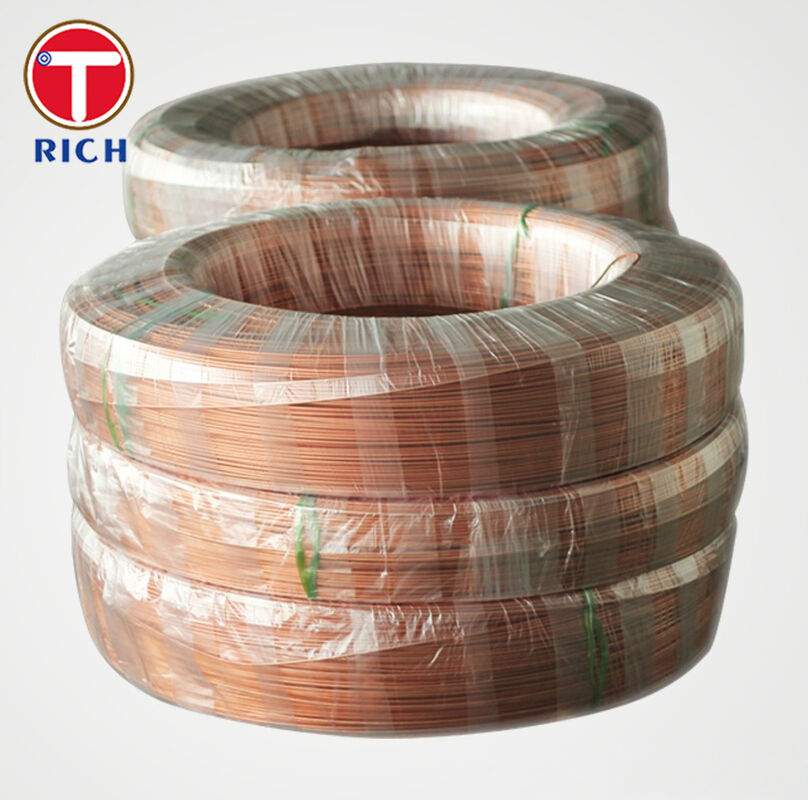

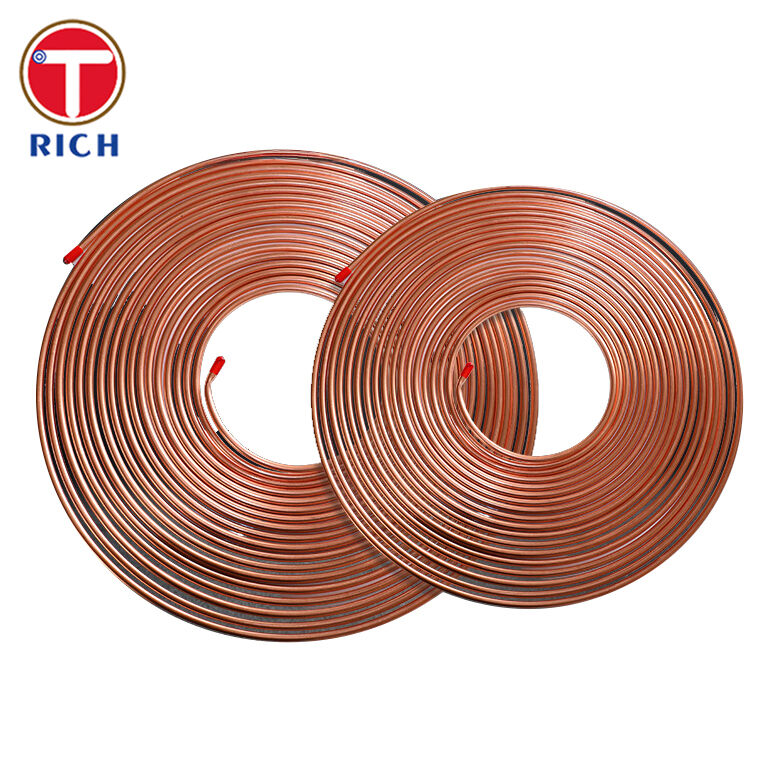

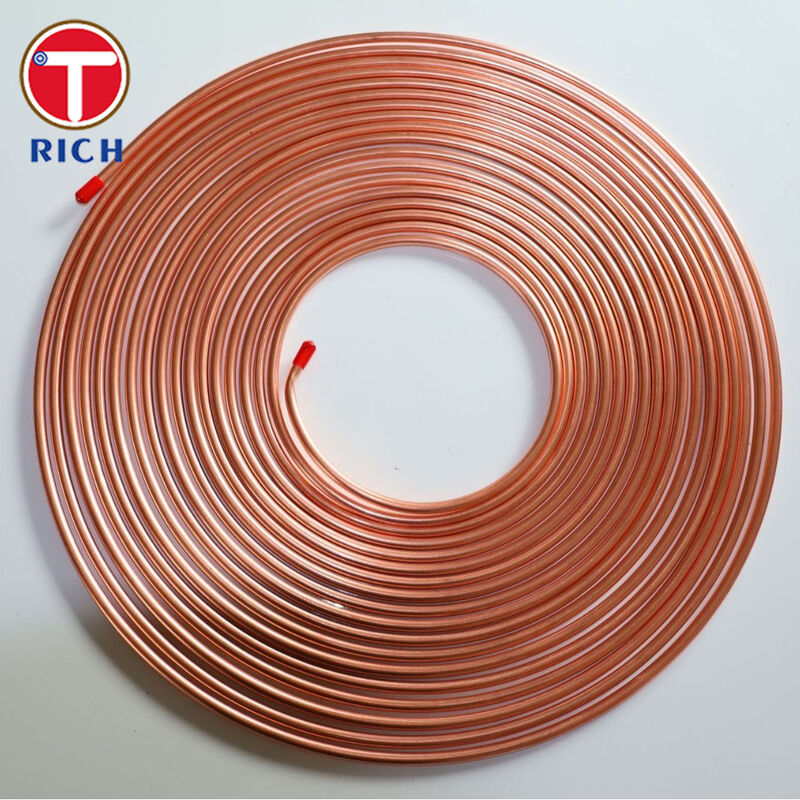

  • Прямые отрезки (например, 6 м) или катушки с ровной намоткой

• Дополнительные покрытия (опционально)

  • PVF, PA (нейлон), PVC или эпоксидное покрытие поверх металлического покрытия, если требуется более высокая коррозионная стойкость

Основные характеристики – Наши преимущества

1. Высокий запас прочности по давлению и усталости

   • Двустенная паяная конструкция обеспечивает высокую прочность на разрыв и отличную устойчивость к вибрационной усталости, что идеально подходит для тормозных и топливных магистралей.

   • Механические свойства могут быть согласованы с требованиями типа SAE J527 по пределу текучести, прочности на растяжение и удлинению.

2. Гибкие варианты защиты поверхности

   • Мы можем поставлять трубки с медным покрытием, цинковым покрытием, или цветным цинковым покрытием (желтый хромат) поверхностями для соответствия различным требованиям OEM к коррозии и уровням затрат.

   • Многослойные системы (металлическое покрытие плюс органическое покрытие) могут быть разработаны для суровых условий воздействия дорожной соли и сколов.

3. Отличная формуемость и обрабатываемость

   • Низкоуглеродистая отожженная сталь обеспечивает хорошую пластичность для плотной гибки, двойной развальцовки, бортовки и других операций формообразования концов.

   • Подходит для сложной прокладки вдоль шасси автомобиля и через моторный отсек без растрескивания при использовании правильного инструмента.

4. Размерная точность и внутренняя чистота

   • Прецизионная трубка холодной вытяжки с жесткими допусками по OD, толщине стенки и овальности.

   • Чистая внутренняя поверхность, помогающая защитить чувствительные компоненты тормозной и топливной системы от загрязнения.

5. Надежная производительность соединения

   • Медьсодержащая система поддерживает стабильное качество пайки и прочные соединения на фитингах и кронштейнах.

   • Совместимость с распространенными типами автомобильных соединений, такими как двойные развальцовки, развальцовки ISO и соответствующие компрессионные или быстроразъемные фитинги.

Химический состав

Механические свойства

Применимые стандарты

Мы можем производить и квалифицировать трубки Bundy в соответствии с основными международными рамками, включая:

• SAE / ASTM

  • SAE J527 – Паяные двустенные низкоуглеродистые стальные трубы для автомобилестроения

  • ASTM A254 – Медно-паяные двустенные стальные трубы

• EN / EU

  • EN 10305-2 – Сварные холоднотянутые прецизионные стальные трубы (E195 и соответствующие марки)

• JIS (Япония)

  • JIS G3445 – Трубы из углеродистой стали для машиностроительных целей (STKM11A)

• GB (Китай)

  • GB/T 700, GB/T 3524 – Углеродистые конструкционные стали и полосы (включая Q215 для полосы и трубы Bundy)

Области применения

Общие области

Двустенная трубка Bundy с медным или цинковым покрытием используется в:

• Автомобильные гидравлические и топливные системы

• Холодильные установки и кондиционеры

• Общие трубопроводы для управления жидкостями и газами в машинах и приборах

Типичное использование в автомобилестроении

• Гидравлические тормозные магистрали (магистрали шасси, магистрали поперечной оси)

• Топливопроводы подачи и возврата (бензин и дизельное топливо)

• Магистрали масляного радиатора трансмиссии и гидроусилителя руля (если применимо)

• Вспомогательные контуры масла и охлаждающей жидкости, где указаны стальные трубы

В: Вы торговая компания или производитель?

О: Производитель, также может заниматься торговлей.

В: Как долго длится ваше время доставки?

О: Вообще говоря, это 10-15 дней, если товар есть на складе, или 30-40 дней, если товара нет на складе,

это в зависимости от количества.

В: Предоставляете ли вы образцы? это бесплатно или за дополнительную плату?

О: Да, мы можем предложить образец бесплатно, но необходимо оплатить стоимость перевозки.

В: Каковы ваши условия оплаты?

О: Оплата=2000USD, 30% T/T предоплата, остаток перед отправкой.

Если у вас есть другой вопрос, пожалуйста, свяжитесь со мной.
