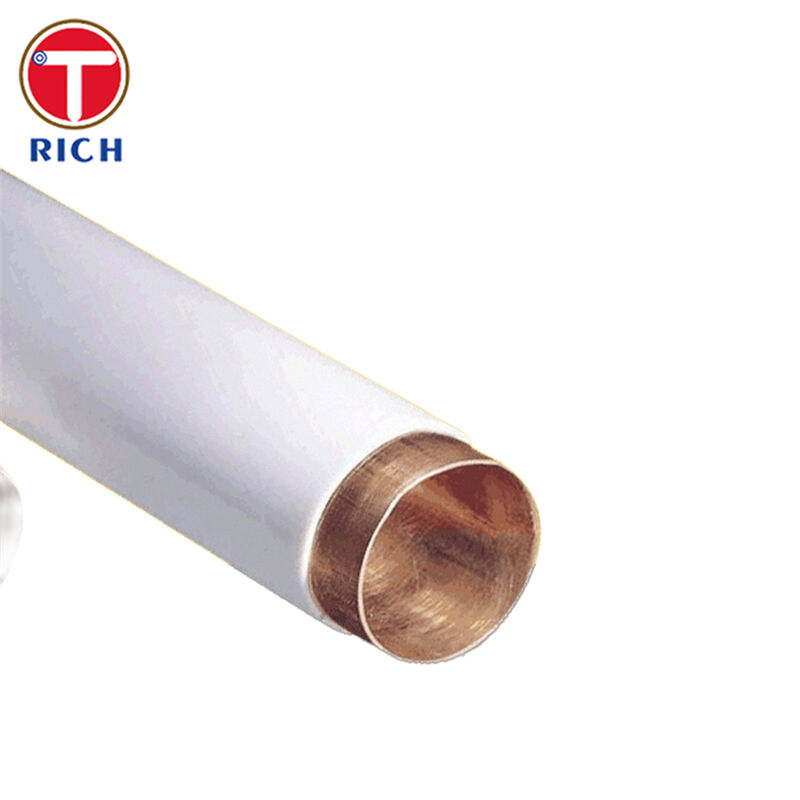

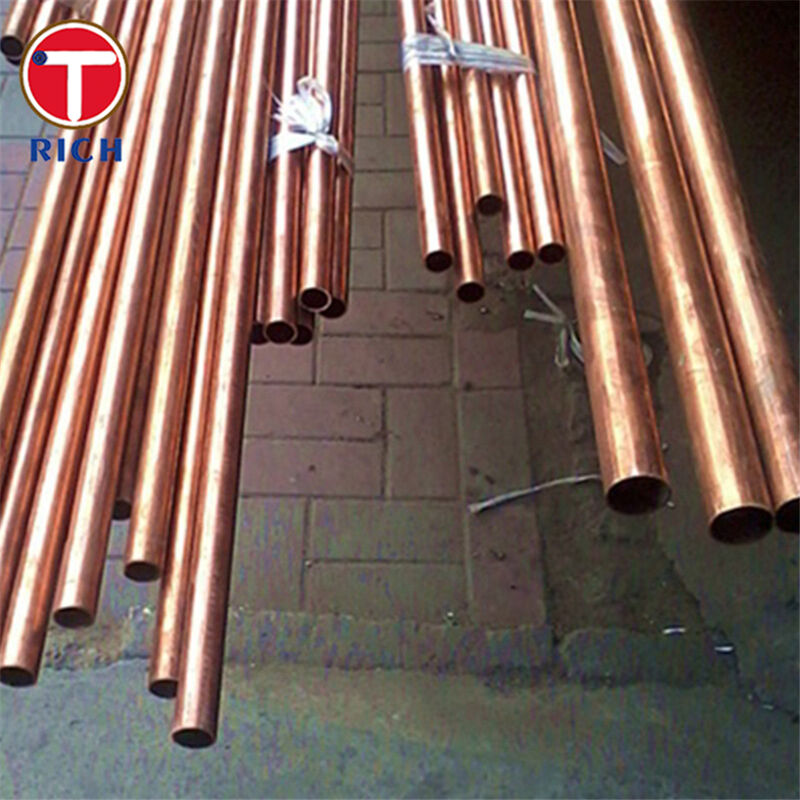

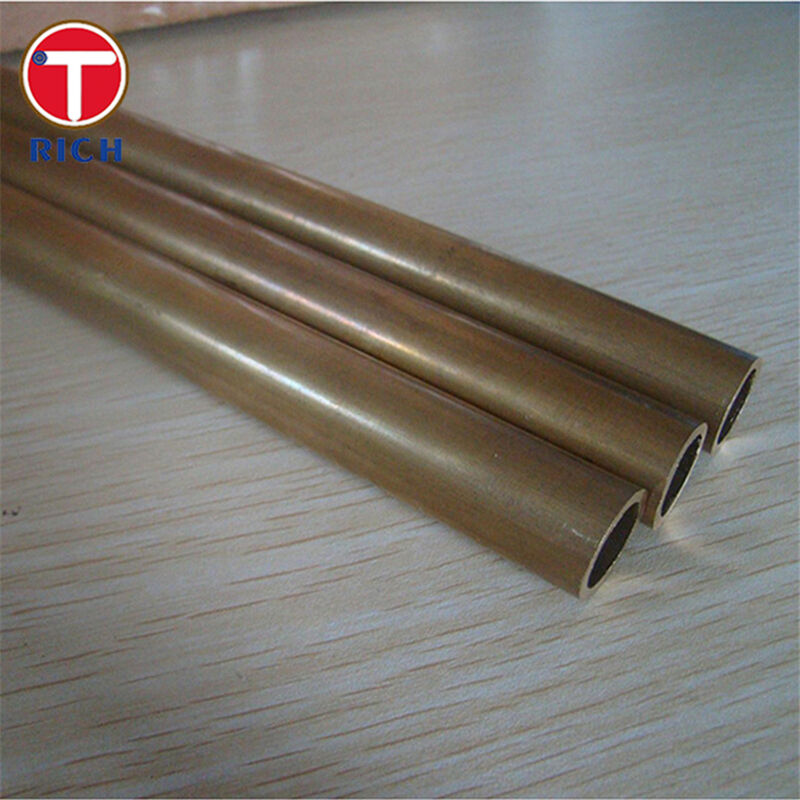

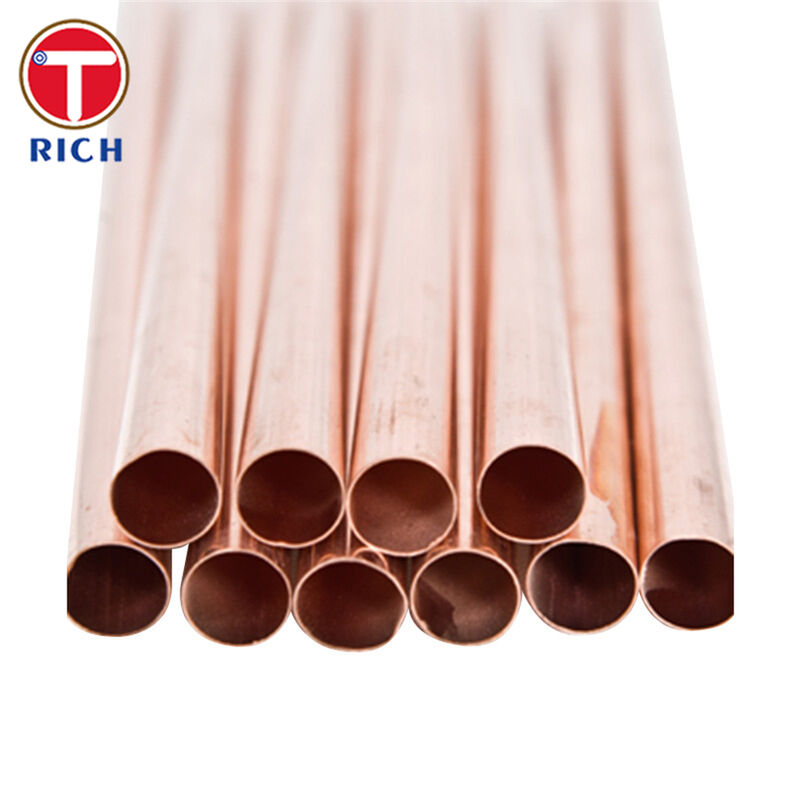

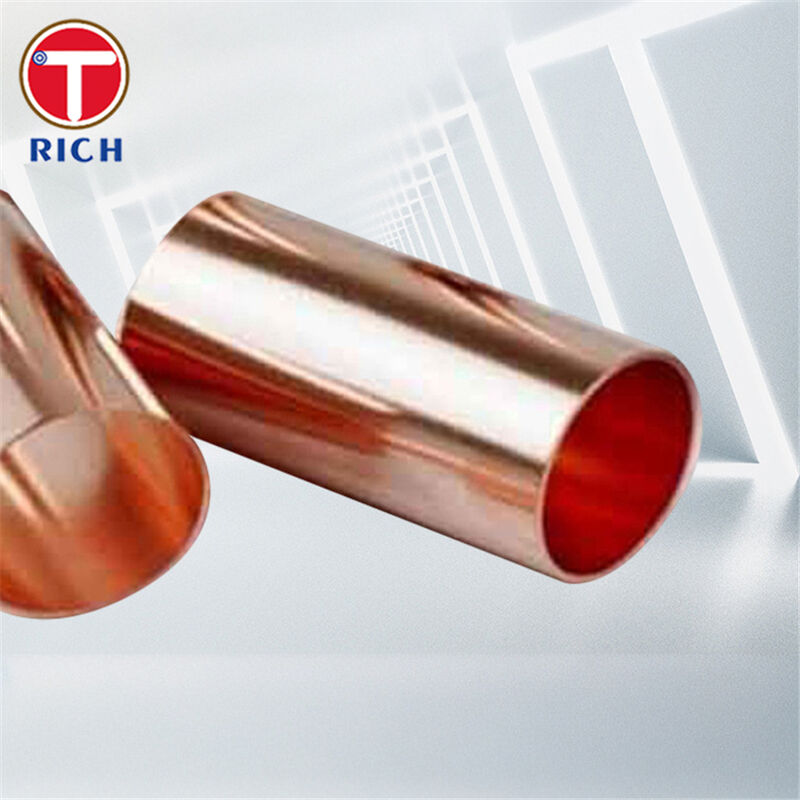

ASTM B75 C12200 Трубка из медного сплава Высококачественные трубы из медного сплава для обогрева пара

Описание материала

Труба из медного сплава ASTM B75 C12200 представляет собой бесшовную холоднотянутую трубу из раскисленной фосфором меди (Cu-DHP), предназначенную для общего инженерного обслуживания и особенно хорошо подходящую для систем обогрева и паропроводов с низкой и средней температурой.

Сплав (UNS C12200/Cu-DHP) сочетает в себе:

• Медь очень высокой чистоты (≥99,9% Cu, включая Ag) с 0,015–0,040% фосфора в качестве раскислителя, что обеспечивает стойкость к водородному охрупчиванию и хорошую свариваемость.

• Отличная теплопроводность и хорошая коррозионная стойкость в типичных средах с паром и конденсатом.

Это делает его надежным и экономичным выбором для обогрева паром технологических трубопроводов, клапанов, приборов и вспомогательного оборудования.

Технические характеристики

Класс и стандарт

• Материал: Медь, раскисленная фосфором, с высоким остаточным P (Cu-DHP)

• УНС: C12200

• Форма продукта: Бесшовная медная трубка.

• Регулирующий стандарт: ASTM B75/B75M – Бесшовные медные трубы.

Эквивалентные обозначения (для справки)

• RU: Cu-DHP, CW024A

• JIS: C1220 (C1220T для трубки)

• GB: TP2 (медная трубка, раскисленная фосфором)

• ГОСТ: Медь раскисленная типа М1Ф, применяемая в медных трубах ГОСТ 617.

Производственный процесс

• Бесшовные, горячедеформированные и холоднотянутые трубы.

• Поставляется либо:

  • Полностью отожженный (мягкие рулоны/прямые отрезки)

  • Светлая или твердая вытяжка по запросу

Типичные размеры системы обогрева пара
(Зависит от конструкции; ниже приведены распространенные размеры трассеров)

• Внешний диаметр (НД): обычно используется 3/8 дюйма (9,52 мм), 1/2 дюйма (12,7 мм); Доступен внешний диаметр 1/4–7/8 дюйма.

• Толщина стенки: обычно 0,9–1,2 мм для трубок с наружным диаметром 3/8–1/2 дюйма.

• Длина:

  • Катушки с горизонтальной намоткой: до 50–150 м на катушку (типично).

  • Прямые длины: стандартная длина 3–6 м; на заказ по запросу

Условия доставки и отделка

• Закалка: O60 (мягкий отжиг) предпочтителен для парового обогрева из-за легкости изгиба; твердые закалки (H55/H80 и т. д.), доступные там, где требуется более высокая прочность

• Концы: Гладкие концы, без заусенцев; другая обработка концов по запросу

• Поверхность: Чистая, блестящая или светлая оксидная, внутренняя чистота контролируется для работы с паром и конденсатом.

Основные характеристики

1. Оптимизирован для температур обогрева пара

   • Медная труба C12200 по стандарту ASTM B75 широко используется в трубопроводах для жидкости и пара и сохраняет прочность при повышенных температурах, типичных для пара низкого и среднего давления.

2. Отличная теплопроводность

   • Высокая теплопроводность (около 196 Вт/м·К) обеспечивает эффективную передачу тепла от пара к трассируемой линии, сокращая количество трассеров и расход пара.

3. Устойчивость к водородному охрупчиванию

   • Раскисление фосфора сводит к минимуму количество растворенного кислорода и предотвращает «паровое охрупчивание» (водородную болезнь), что является ключевым требованием для меди при эксплуатации в условиях горячей и влажной среды.

4. Высокая коррозионная стойкость в паре/конденсате

   • C12200 и родственные сплавы Cu-DHP демонстрируют очень хорошую стойкость к общей коррозии и точечной коррозии в воде, паре и многих промышленных атмосферах, обеспечивая длительный срок службы паропроводов и трассеров.

5. Легкий изгиб, формовка и соединение

   • Отличные характеристики холодной обработки и пайки/пайки позволяют выполнять изгибы малого радиуса, наматывать вокруг технологических труб и создавать надежные соединения (паяные, паяные, компрессионные фитинги).

6. Проверенное стандартизированное качество

   • ASTM B75 определяет механические испытания, испытания на водородное охрупчивание, испытания на расширение и неразрушающие испытания (вихревые токи/давление) для медных трубок, обеспечивая стабильное и отслеживаемое качество.

7. Экономичность по сравнению с нержавеющей сталью для умеренных условий

   • Для многих конструкций рекомендуется использовать медную трассирующую трубку для работы с паром при температуре до 400°F (204°C), если она совместима со средой, что обеспечивает меньшие затраты на материалы и установку, чем нержавеющая сталь.

Наши преимущества

Основываясь на частых вопросах инженеров и покупателей трубок для обогрева пара, ниже показано, как этот продукт и наш подход к поставкам решают ключевые проблемы:

1. «Действительно ли медь подходит для температуры и давления моего системы обогрева?»

• Инженерные рекомендации указывают, что медные трубки подходят, если температура насыщенного пара не превышает примерно 400°F (204°C) и когда процесс или окружающая среда не являются агрессивными.

• Наши трубы C12200 поставляются с толщиной стенок, выбранной в соответствии с вашим расчетным давлением и применимыми нормами трубопроводов; можно предусмотреть более тяжелые стены для более суровых температурных циклов, как рекомендовано в документах по передовому опыту в области обогрева паром.

Что мы предлагаем

• Обзор применения (давление пара, температура, среда, окружающая среда) и рекомендации о том, когда медь C12200 идеальна, а когда трубка из нержавеющей стали 316L является лучшим выбором.

• Выбор толщины стен и документация в соответствии с вашими внутренними стандартами и спецификациями проекта.

2. «А как насчет коррозии и чистоты конденсата?»

В руководствах по проектированию отмечается, что медь экономична, но продукты коррозии могут загрязнять ловушки и инструменты, если химический состав воды плохой.

Наш подход

• Мы поставляем C12200 из расплавов Cu-DHP контролируемой химии с очень низким уровнем примесей и проверенной временем эксплуатации в паровых, водяных и теплообменных системах.

• По запросу мы можем предоставить:

  • Трубы с предварительной/внутренней очисткой для критически важных паровых/конденсатных систем.

  • Руководство по совместимости с вашей программой очистки конденсата

  • Альтернативные трассирующие решения на основе 316L для высококоррозийных или загрязненных объектов.

3. «Как узнать, что трубы соответствуют требованиям ASTM B75 и требованиям проекта по обеспечению качества?»

ASTM B75/B75M определяет строгие требования к химическому составу, механическим свойствам, испытаниям на расширение, испытаниям на водородное охрупчивание и неразрушающему контролю бесшовных медных труб.

Что мы предоставляем

• Протоколы испытаний материалов (EN 10204 3.1), включая:

  • Химический анализ (Cu, P и остатки)

  • Результаты испытаний на растяжение и твердость

  • Испытания на расширение/сплющивание по мере необходимости

  • Вихретоковые или гидростатические/пневматические испытания, если указано

• Полная отслеживаемость по плавке, рулону и связке, а также упаковка и маркировка в соответствии со спецификациями ASTM/заказчика.

4. «Могу ли я получить трассирующую трубку в длинных бухтах и ​​с надежными характеристиками гибки?»

В рекомендациях по проектированию системы обогрева особое внимание уделяется использованию медных или нержавеющих трубок с внешним диаметром 3/8 дюйма и 1/2 дюйма при длительных непрерывных участках для обеспечения эффективной установки.

Наши преимущества здесь

• Рулоны C12200, подвергнутые мягкому отжигу, с превосходной пластичностью (типичное сопротивление растяжения O60 220–260 МПа с удлинением ≥40%) позволяют плотно обматывать технологические линии без образования складок.

• Катушки с ровной намоткой сводят к минимуму стыки и места утечек, сокращая время установки и риск технического обслуживания.

5. «Что, если мне нужны эквивалентные оценки за многостандартные проекты?»

Глобальные проекты часто сочетают документацию ASTM, EN, JIS, GB и ГОСТ. Cu-DHP/C12200 имеет устоявшиеся перекрестные ссылки на CW024A, C1220 и TP2, а также на российские котлы типа М1Ф.

Мы поддерживаем

• Соответствие межстандартным стандартам (ASTM ↔ EN ↔ JIS ↔ GB ↔ ГОСТ) в таблицах данных и сертификатах.

• Маркировка смешанного стандарта, если ваша документация требует как UNS, так и местных обозначений.

Химический состав

Механические свойства

Применимые стандарты

АСТМ (США)

• ASTM B75/B75M – Бесшовные медные трубы (охватывают UNS C12000 и C12200).

• ASTM B280 – Бесшовные медные трубы для кондиционирования и охлаждения (C12200).

• ASTM B111 – Бесшовные трубки конденсатора и теплообменника из меди и медных сплавов.

RU (Европа)

• EN 12449 – Медь и медные сплавы – Бесшовные круглые трубы общего назначения (Cu-DHP, CW024A).

• EN 13600 / EN 1057 – Дополнительные стандарты медных труб для электротехники и сантехники.

ГБ (Китай)

• GB/T 5231 – Обозначение и химический состав деформируемой меди и медных сплавов (ТР2).

• GB/T 1527 – Труба тянутая из меди и медных сплавов.

• GB/T 18033 – Бесшовные медные трубы для воды и газа.

ДЖИС (Япония)

• JIS H3300 — бесшовные трубы и трубки из меди и медных сплавов (включая C1220T).

ГОСТ (Россия/СНГ)

• ГОСТ 617-2006 — Трубы медные и латунные круглые общего назначения. Технические условия (распространяется на медные трубы типа М1/М1Ф).

Области применения

Общие области применения

Благодаря высокой теплопроводности, хорошей коррозионной стойкости и отличной формуемости трубы C12200/Cu-DHP широко используются в:

• Система обогрева и паропроводы

• Теплообменники, конденсаторы и испарители

• Трубопроводы для систем отопления, вентиляции и кондиционирования и охлаждения

• Распределение горячей и холодной воды

• Трубопроводы химических и технологических предприятий (неагрессивные среды)

Конкретное использование в системах обогрева и паровых системах

1. Обогрев технологических трубопроводов паром

2. Паропроводы для распределения коммунальных услуг

3. Клапаны, приборы и вспомогательное оборудование

4. Применение теплообменников и змеевиков

5. Строительные услуги и использование пара для систем отопления, вентиляции и кондиционирования воздуха
