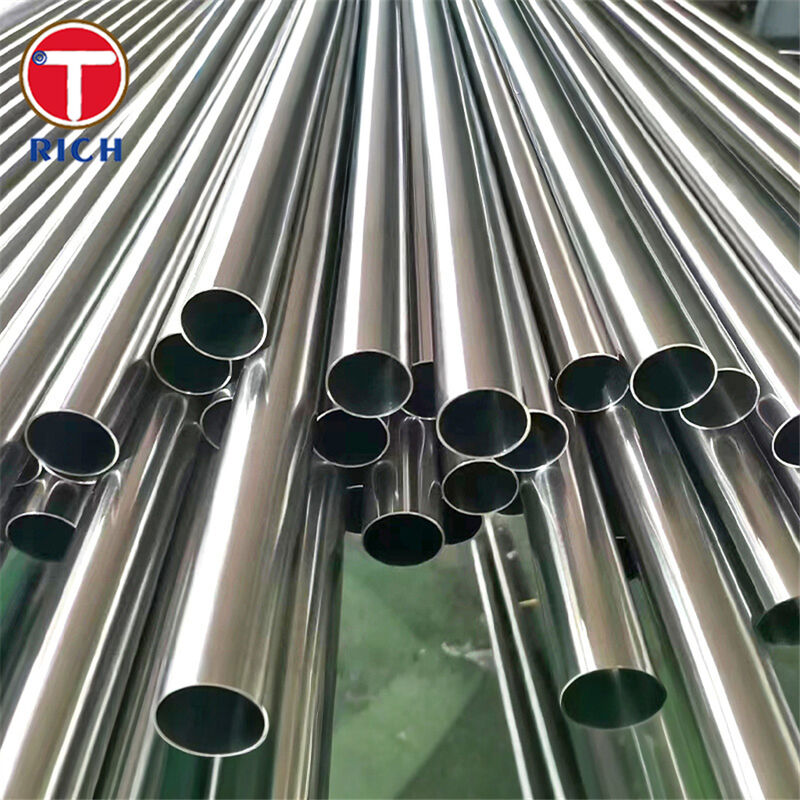

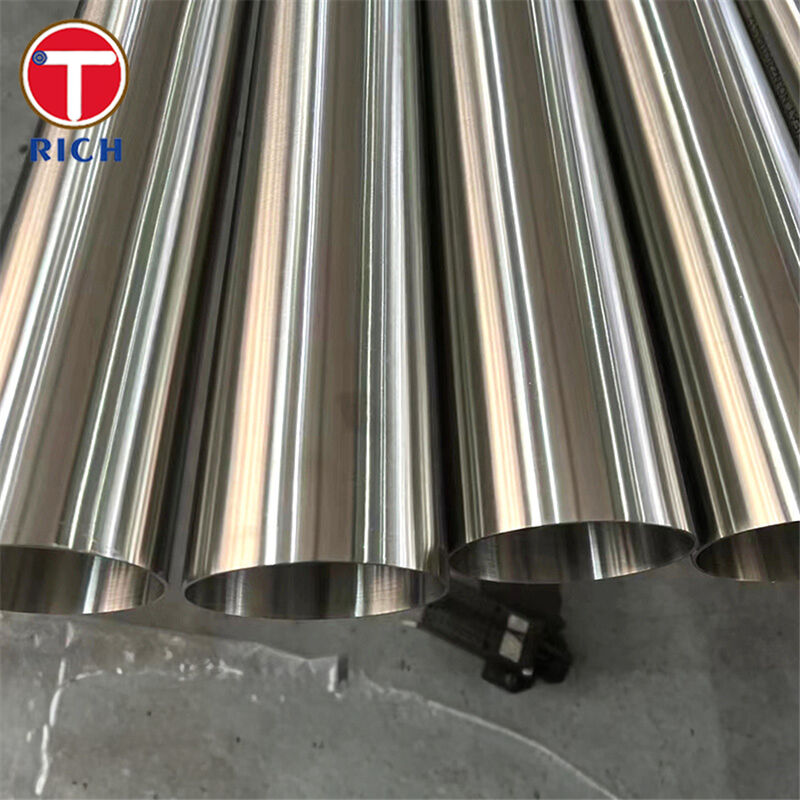

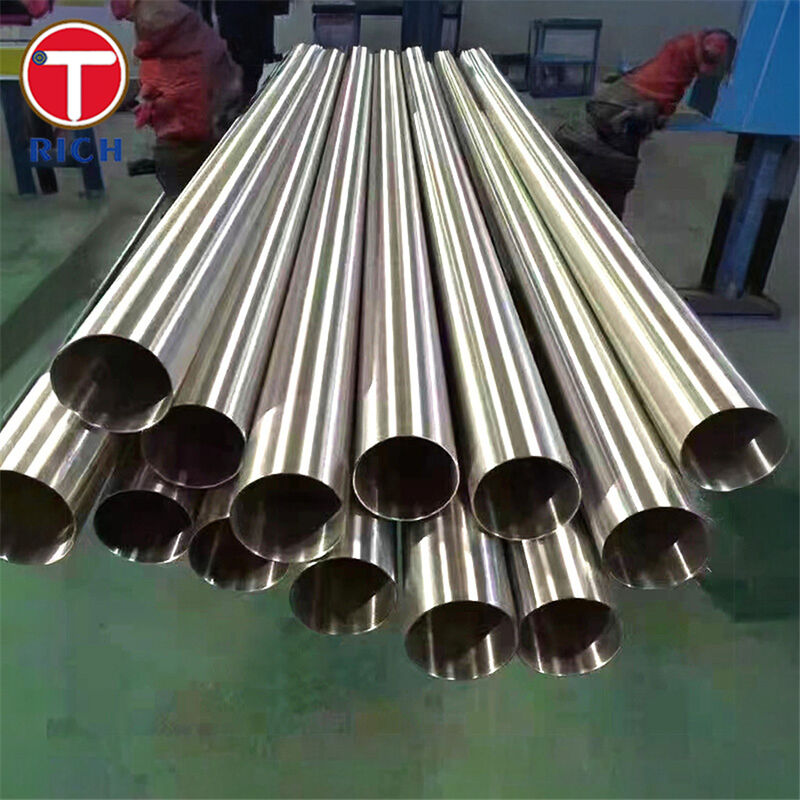

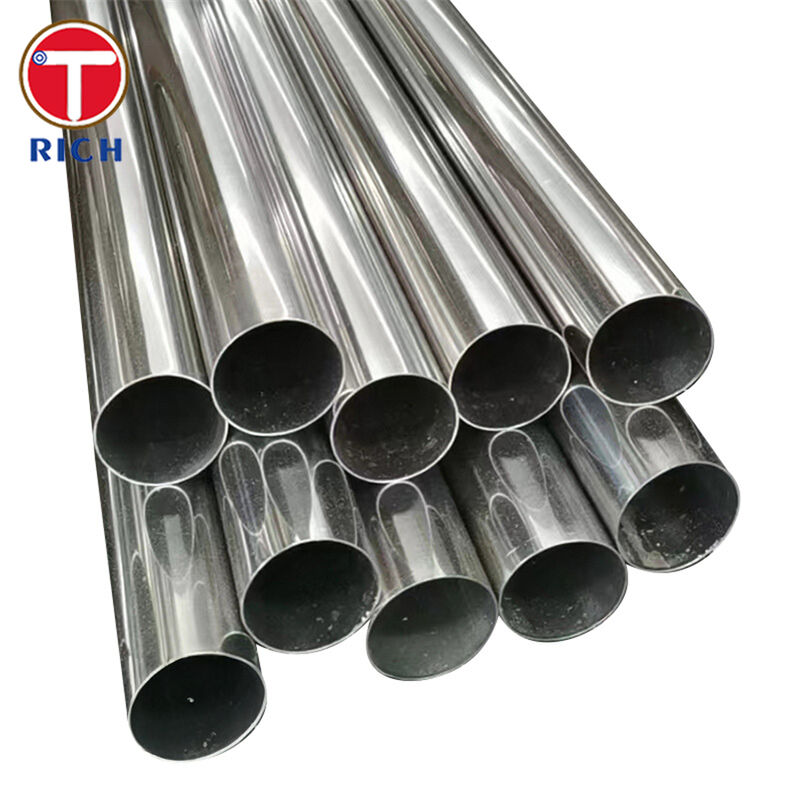

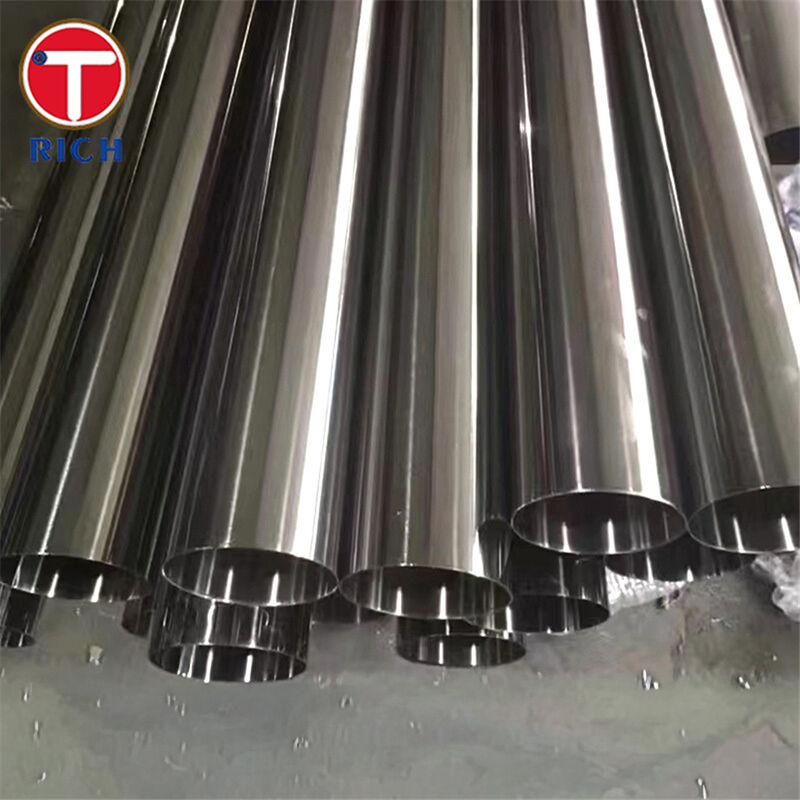

ISO 2037 Трубы из нержавеющей стали Санитарные трубы из нержавеющей стали для пищевой промышленности

Материал

ISO 2037 санитарные трубы из нержавеющей стали - это швейные или сварные аустенитные трубы из нержавеющей стали, специально разработанные для гигиенических услуг пищевой промышленности.допустимые допуски, грубость поверхности и гигиенические требования к прямым трубам из нержавеющей стали, используемым в пищевом секторе, обеспечивающие легкую очистку и безопасность продукции.

Типичными сортами труб по ISO 2037 являются:

• AISI 304 / 304L (EN 1.4301 / 1.4307)

• AISI 316 / 316L (EN 1.4401 / 1.4404) Mo-сплав для повышения коррозионной стойкости

• AISI 321 (EN 1.4541) Ti-стабилизирован для лучшей стойкости к сенсибилизации и высокой температуре

Эти сорта сочетают в себе отличную коррозионную стойкость, свариваемость и формальность, что делает их стандартным выбором для пищевых, молочных и напитковых труб.

Спецификации

• Стандартный

  • ISO 2037:1992 "Трубки из нержавеющей стали для пищевой промышленности"

  • Региональные стандарты, такие как BH GSO ISO 2037:2017

• Типичные сорта стали

  • AISI 304 / 304L / 316 / 316L / 321

  • Эквиваленты EN: 1.4301, 1.4307, 1.4401, 1.4404, 1.4541

• Производственный процесс

  • Сварные или бесшовные трубки

  • Противопожарные и маринованные, с механической/электрополированной внутренней поверхностью

  • Сварки, прокаленные или измельченные для поддержания внутренней гладкости для гигиенического обслуживания

• Размеры (типичный диапазон ISO 2037)

  • Внешний диаметр: приблизительно 25×101,6 мм, широко используется в пищевых и напитковых заводах

  • Толщина стенки: серия согласно таблицам ISO 2037; общие санитарные размеры около 1,5-3 мм (точные значения зависят от серии OD)

• Поверхностная отделка и грубость

  • Внутренняя отделка, обычно ярко прожектованная и/или механически полированная

  • Грубость: санитарные линии пищевых продуктов и напитков обычно указываютRa ≤ 0,8 μm (32 μin)на поверхности контакта с продуктом, чтобы свести к минимуму биопленку и облегчить очистку.

• Концы труб

  • Площадью не более 600 mm, но не более 600 mm

  • Предварительно смонтированные санитарные решетки/концы зажима для быстрой установки

Основные особенности

1. Гигиеническая внутренняя поверхность
   Контролируемая шероховатость поверхности (обычно Ra ≤ 0,8 мкм) и сваривание без трещин уменьшают адгезию бактерий и поддерживают эффективную очистку CIP / SIP.

2. Отличная коррозионная стойкость
   304/304L обеспечивают сильную устойчивость к нейтральным средам; 316/316L добавляют молибден для более сильной устойчивости в хлоридсодержащих или кислотных пищевых продуктах и химических средствах для очистки.

3. Соответствующие допустимые размеры
   ISO 2037 устанавливает строгие допустимые значения для OD, толщины стенки и прямоты, обеспечивая надежное устройство с стандартизированными зажимателями, фитингами и клапанами.

4. Высокая механическая целостность
   Аустенитные нержавеющие стали имеют высокую прочность на растяжение, пластичность и прочность, сохраняют целостность под давлением, вибрацией и частыми тепловыми циклами.

5. Отличная свариваемость
   Низкоуглеродные сорта L304L, 316L и стабилизированный 321 минимизируют сенсибилизацию и межгранулярную коррозию в зонах, подверженных воздействию тепла, что позволяет надежное орбитальное сварка TIG без послеварной термической обработки.

6. Полная прослеживаемость и документация
   Трубки по ISO 2037 обычно поставляются с сертификатами материалов по стандарту EN 10204 3.1, документацией по отделке поверхности и необязательными отчетами о шероховатости и борескопах, которые помогают пользователям соответствовать HACCP,ISO 22000 и связанные с ней режимы безопасности пищевых продуктов.

Наши преимущества

1. ¿Внутренняя поверхность действительно очистима и достаточно гигиенична?

Вопрос:Риск биопленки, остатков или загрязнения в линейках продуктов и цепях CIP.

Наше преимущество:

• Мы определяем и контролируем внутреннюю шероховатость вокругRa ≤ 0,8 мкм, в соответствии с преобладающими рекомендациями пищевой промышленности для гигиенических поверхностей, и предлагают еще более тонкие отделки по запросу.

• Сварные швы сглаживаются (накатываются/молотятся) и, при необходимости, проводят борэскопирование, чтобы избежать трещин и мертвых ног.

• Каждая партия может быть поставлена с проверкой поверхности (отчеты профилометра или репрезентативные сертификаты Ra), подтверждающие валидацию ваших процедур очистки.

2Какой класс я должен использовать, 304 или 316L, и будет ли он выдерживать мои средства массовой информации и химикаты для очистки?

Вопрос:Скважины или коррозионные трещины, вызванные хлоридами, кислотами, щелочами и агрессивными средами CIP.

Наше преимущество:

• Мы предоставляем подбор материалов, ориентированных на применение:

  • 304 / 304Lдля обычных молочных продуктов и низкохлоридной нейтральной среды.

  • 316 / 316Lдля солевых напитков, соусов, фруктовых соков и агрессивных режимов CIP/SIP.

  • 321для высокотемпературных линий (например, горячего масла, пара, высокотемпературной стерилизации), где стойкость к сенсибилизации является критической.

• Техническая поддержка включает в себя обзор ваших средств, температуры и циклов очистки, чтобы рекомендовать оптимальный класс с соответствующей границей коррозии.

3. ¢Могу ли я интегрировать трубы ISO 2037 в комбинированный завод стандартов (ASTM, EN/DIN)?

Вопрос:Совместимость ISO 2037 и других общих стандартов санитарных труб, таких как ASTM A270, EN 10357/DIN 11850 и JIS G3447.

Наше преимущество:

• Мы поставляем трубы ISO 2037 с габаритами, гармонизированными с европейскими гигиеническими трубными сериями (EN 10357 / бывший DIN 11850), которые широко используются на предприятиях пищевой промышленности ЕС.

• В случае, если допускаются допустимые допустимые отклонения от конструкции, могут быть предложены варианты двойного соответствия (например, ISO 2037 + EN 10357 или ISO 2037 + ASTM A270), что упрощает интеграцию в глобальные проекты.

• Существуют соответствующие гигиенические фитинги (сгибатели, редукторы, редукторы) в размере ISO 2037/EN 10357, обеспечивающие пропускной способность переходов и стандартизированные соединения зажимов.

4¢Как я узнаю, что трубки соответствуют требованиям безопасности пищевых продуктов и документации качества? ¢

Вопрос:Аудит соответствия (HACCP, ISO/FSSC 22000), проверки клиентов и регуляторные проверки.

Наше преимущество:

• EN 10204 3.1 сертификаты с полной тепловой прослеживаемостью, химическим составом и механическими свойствами.

• Факультативное дополнительное испытание:

  • Испытание сварки водоворотом или гидростатическим течением

  • Борескопный осмотр внутренней поверхности

  • Отчеты о измерениях грубости на репрезентативных образцах

• Ясные ссылки на международные стандарты (ISO/ASTM/EN/JIS/GB/GOST) для упрощения ваших пакетов спецификаций и документации.

5.¿Могу ли я получить трубку в точном размере и изготовлении, необходимых моему проекту?

Вопрос:Стоимость установки, время сварки на месте и сложность планировки.

Наше преимущество:

• Широкий ассортимент в общих комбинациях ОД и стен по серии ISO 2037/EN 10357 с короткими сроками доставки.

• Установка на длину, готовые катушки, U-сгибы и коллекторы для уменьшения полевой сварки.

• Техническая поддержка для маршрутизации, наклона (для дренажа) и дренажируемости, чтобы помочь вам разработать гигиенические системы труб с минимальными мертвыми ногами.

Химический состав

Механические свойства

Применимые стандарты

В то время как ISO 2037 является основным стандартом продукции, эквивалентные или связанные стандарты в других системах включают:

• ISO

  • ISO 2037:1992 Трубы из нержавеющей стали для пищевой промышленности

• ASTM (США)

  • ASTM A270

  • ASTM A269 Безшовные и сварные аустенитные трубы из нержавеющей стали для общего пользования

  • Спецификация сварных труб, часто используемая для дополнительных механических испытаний на гигиенических трубах

• EN / DIN (Европа)

  • EN 10357 (ранее DIN 11850) ?? Сварные трубы из нержавеющей стали для пищевой, химической и смежных отраслей промышленности

• ГОСТ (Россия и СНГ)

  • ГОСТ 9941 ¢ Бесшовные холодноформованные трубы из коррозионностойкой высоколегированной стали, используемые в качестве основы нержавеющей трубы в системах высокой чистоты и давления, включая приложения, связанные с пищевыми продуктами

• JIS (Япония)

  • JIS G3447 Прочие санитарные трубы из нержавеющей стали для молочной и пищевой промышленности

• GB (Китай)

  • GB/T 12771 Заваренные трубы из нержавеющей стали для транспортировки жидкостей, обычно используемые для труб пищевых продуктов и напитков в сочетании со специальными санитарными требованиями

  • Связанные: GB/T 14975 и GB/T 14976 для бесшовных труб из нержавеющей стали

Наши трубки ISO 2037 могут быть выбраны и документированы для соответствия этим рамкам, что позволяет легко устанавливать спецификации в международных проектах по производству продуктов питания и напитков.

Области применения

Общий

Сантехнические трубы из нержавеющей стали по ISO 2037 используются везде, где продукты питания, напитки или смежные продукты должны быть обработаны, транспортированы или очищены в гигиенической, коррозионно устойчивой трубопроводной системе.Сочетание очищаемости из нержавеющей стали, долговечность и коррозионная стойкость делают его доминирующим материалом для труб, контактирующих с пищевыми продуктами.

Типичное промышленное использование и функции линии

1. Молочные продукты и молочные ингредиенты

   • Линии приема и передачи сырого молока

   • Системы пастеризации и UHT

   • Крем, сыворотка, лактоза и концентрированное молоко

   • Линии возврата/снабжения CIP и коллекторы очистки

2. Напитки, пивоварни и безалкогольные напитки

   • Линии пивоварения (ворот, пиво, фильтрация и передача яркого пива)

   • Линии для концентрата газированных напитков и соков

   • Сиропы, ароматизаторы и смесители

   • Круги для контакта с CO2 и газификации, где гигиеническая конструкция необходима

3. Переработка фруктов, овощей и сахара

   • Передача соков, пюре и концентратов

   • Распространение сахарного сиропа и жидких подсластителей

   • Линии кислотных продуктов и ароматизаторов, где 316L предпочтительнее для устойчивости к скважинам

4. Мясо, птица, морепродукты и готовые блюда

   • Впрыскивающие схемы для маринады и расщепления

   • Трубопроводы для систем приготовления пищи, охлаждения и обогрева

   • Линии распределения для стирки и очистки

5. Пищевые масла, жиры и соусы

   • Рафинированные масла и жиры

   • Соусы, заправки и приправы высокой вязкости

   • Горячее заполнение и высокотемпературные стерилизационные секции, часто использующие 321 или 316L

6. Коммунальные услуги и поддержка процессов

   • Обработка воды, очищенная вода и возвращение конденсата

   • Линии распределения пара и конденсата (с соответствующими высокотемпературными категориями)

   • Круги CIP и SIP (щелочные и кислотные очистные растворы, дезинфицирующие средства)
