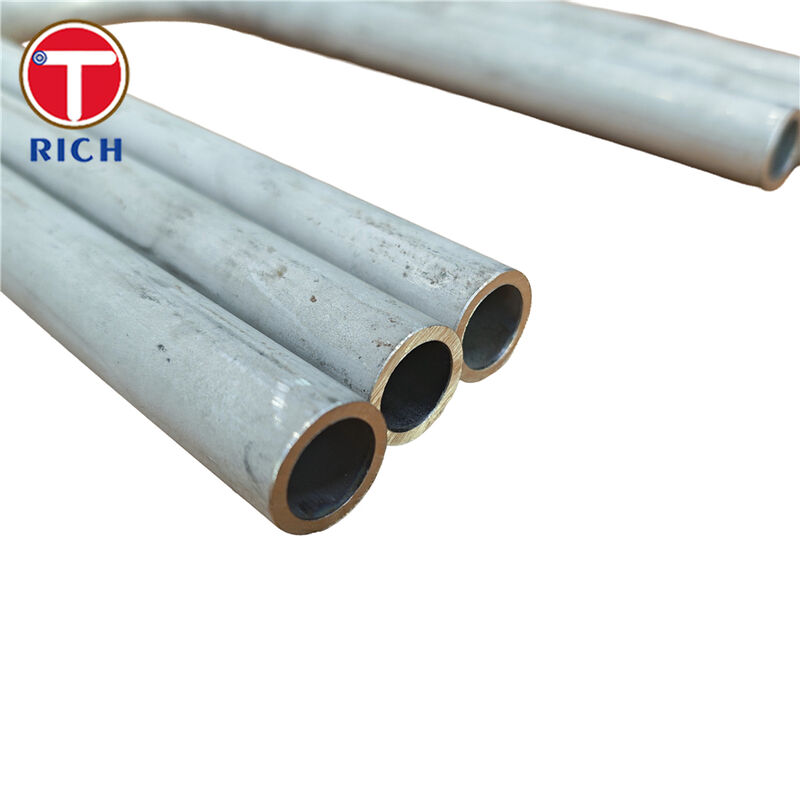

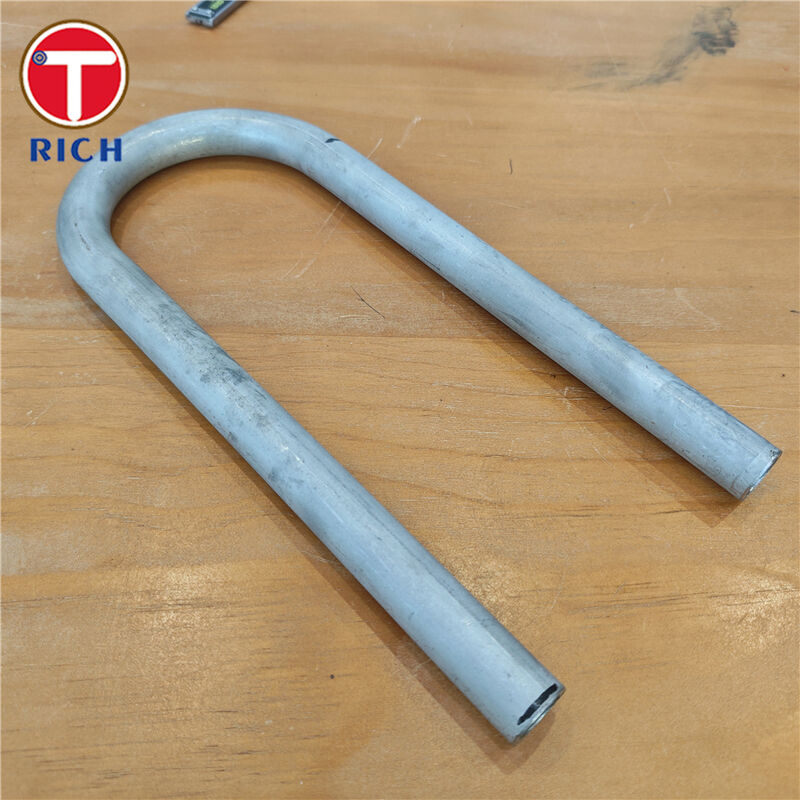

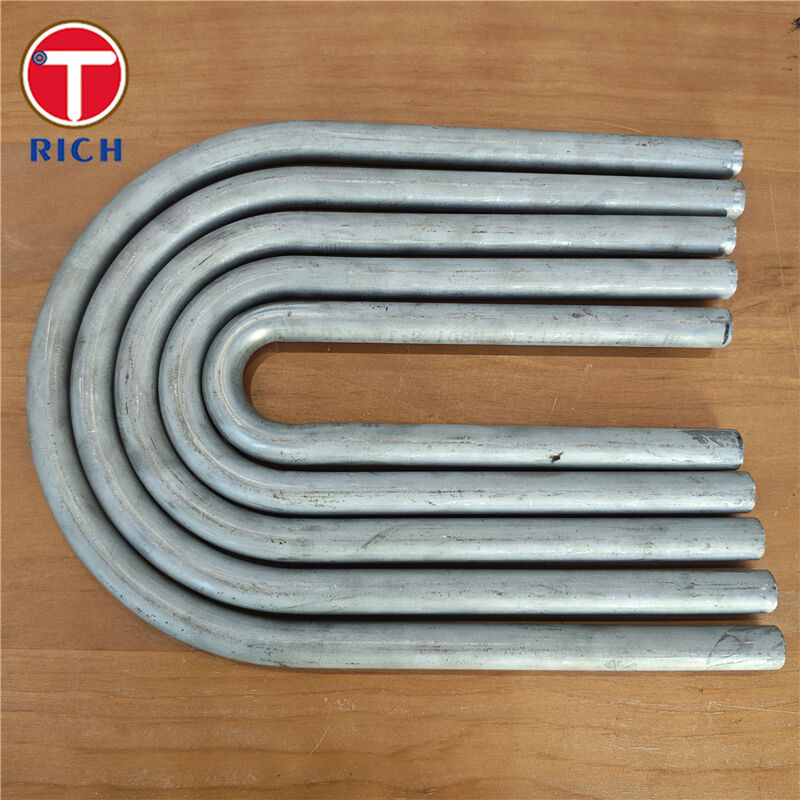

Труба в форме U из нержавеющей стали √ холодносгибаемая труба в форме U для теплообменников

Обзор материала

Трубы формы U из нержавеющей стали (у-сгибаемые трубы) изготавливаются путем холодного изгиба бесшовных или сварных труб теплообменника из нержавеющей стали в точные геометрические формы U или многоуровневые,после чего при необходимости проводится снятие напряжения или отжигание растворомОни предназначены для оболочных теплообменников, конденсаторов, котлов и водонагревателей, работающих при высокой температуре и давлении.и обычно производятся в аустенитных сортах, таких как TP304/304L, TP316/316L и TP321 стандартам, таким как ASTM A213 или связанным спецификациям.

Спецификации

Базовый материал

• Аустенитные нержавеющие стали: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Другие варианты по запросу: высоколегированные нержавеющие стали, дуплексные нержавеющие стали, никелевые сплавы

Размерный диапазон (типичная способность)

• Внешний диаметр (OD): приблизительно 12,7 ≈ 38,1 мм (1⁄2" ≈ 11⁄2"), большие размеры по запросу

• Толщина стенки (WT): примерно 0,70 ≈ 4,0 мм

• Радиус изгиба (CLR):

  • Минимальная: обычно ≥1,5 × ОД

  • Максимальная длина: до 1500-1700 мм в зависимости от OD и класса

• Длина прямой ноги: до около 12 000 мм

• Максимальная протяженность на U-трубу: до около 27 000-30000 мм

Маршрут производства

• Материнская трубка: цепные или сварные трубки для теплообменника из нержавеющей стали

• Сгибание: сгибание на холоде до указанного радиуса и длины ноги (обычно в соответствии с практикой TEMA / DIN 28179)

• Тепловая обработка:

  • Отжигание раствором или снятие напряжения после изгиба для аустенитных нержавеющих материалов, когда это требуется по кодексу или клиенту

• Окончание: маринованное, ярко прожектованное или механически отполированное, как указано OD

• Окончания: простые, закрученные или подготовленные для сварки трубки на листовые трубки

Основные особенности

• Отличная коррозионная устойчивость в воде, паре, многих химических веществах и нефтеперерабатывающих и нефтехимических средах, особенно в TP316/316L и TP321.

• Высокотемпературная способность для работы в котлах и теплообменниках, с стабильными механическими свойствами при повышенных эксплуатационных температурах.

• Компактное расположение узла благодаря конструкции в форме буквы U, уменьшающей длину обменника и позволяющей тепловое расширение без расширительных соединений.

• Строгое регулирование изгиба (радиус, истончение стенки, овальность) для поддержания целостности давления и производительности потока при изгибе.

• Полностью отслеживаемая продукция с испытаниями давления и неразрушающей проверкой согласно международным стандартам.

Наши преимущества

1Как контролировать истончение стены и овуляцию на У-сгибе?

Разжигание стенки и искажение поперечного сечения являются основными инженерными проблемами в холодносгибаемых трубках,потому что наружная стенка изгиба имеет тенденцию к утолщению, в то время как внутренняя стенка утолщается и раздел становится слегка овальным.

• Мы разрабатываем процедуры изгиба, чтобы удерживать размывание стены на изгибе в пределах контролируемого низкого процента от первоначальной стены и овальности в узких пределах ОД,в соответствии с общими спецификациями теплообменника для U-гибких труб.

• Сгибающие инструменты, мандрилы и смазка выбираются в соответствии с OD / WT и классом, уменьшая местное напряжение и предотвращая сглаживание.

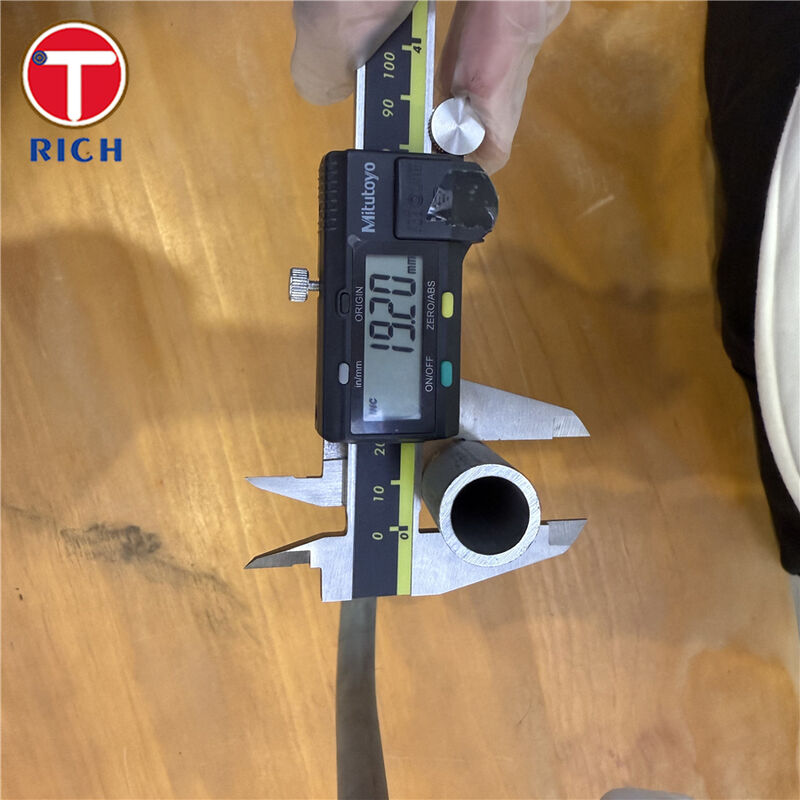

• Каждая партия проверяется по размеру при изгибе (OD, WT, овальность), чтобы трубы соответствовали отверстиям в листе трубы и соответствовали требованиям процесса давления.

2. ¿Труба правильно термически обработана после холодного изгиба?

Холодное изгибание вводит остаточные напряжения и может уменьшить коррозионную стойкость, если в материале остаются высокие напряжения.

• Для аустенитных нержавеющей стали U-труб мы применяем растворное отжигание или термическую обработку для снятия напряжения после изгиба, когда это требуется клиентом или кодексом.

• Тепловая обработка производится в контролируемых печах или методами электрического сопротивления, как обычно используется крупными производителями U-труб.

• Таким образом, механические и коррозионные свойства после изгиба восстанавливаются до уровней, указанных в стандартах базовых труб (например, ASTM A213).

3. ¢Какие стандарты и оценки вы можете выполнить? ¢

Конечным пользователям обычно требуется совместимость с известными стандартами труб и кодами проектирования обменников.

• ASTM / ASME

  • ASTM A213 / ASME SA213 для бесшовных аустенитных нержавеющих труб теплообменника (TP304/304L, TP316/316L, TP321, TP347H и т.д.)

  • ASTM A249 / ASME SA249 для сварных аустенитных котлов и теплообменников, где указаны сварные материнские трубы

  • ASTM A688 / ASTM A803 для прокатных труб U-образного типа на основе сварной или бесшовной аустенитной нержавеющей стали

• EN / DIN

  • EN 10216-5 для бесшовных нержавеющих труб для целей давления и коррозионной защиты

  • EN 10217-7 для сварных нержавеющих труб давления, где это применимо

  • DIN 28179 / DIN 28180 для геометрии и допустимых размеров в трубчатых теплообменниках

• ГОСТ

  • ГОСТ 9941 Трубы из нержавеющей стали для коррозионно устойчивой эксплуатации, включая теплообменники

• JIS

  • JIS G3463 трубы из нержавеющей стали для котлов и теплообменников

• GB (Китай)

  • GB/T 13296 Бесшовные трубы из нержавеющей стали для котлов и теплообменников

  • GB/T 14976 Бесшовные трубы из нержавеющей стали для транспортировки жидкостей, если они специфицированы для обслуживания трубопроводов

Это позволяет поставлять U-образные трубы, чтобы соответствовать большинству международных проектов и требованиям кодов.

4. ¢Как насчет инспекции, испытаний и документации? ¢

• Трубы подвергаются гидростатическим или неразрушающим электрическим испытаниям (водоворотный ток, ультразвуковые) на каждой части, как это разрешено применимыми стандартами труб.

• Для критических служб могут быть предусмотрены дополнительные испытания, такие как межзернистое коррозионное испытание, PMI и проверка твердости.

• Поставляются сертификаты испытаний фрезового завода (например, EN 10204 3.1), охватывающие количество тепла, класс, размеры, NDT и состояние тепловой обработки.

5Какой материал вы рекомендуете для моей службы?

• Для общей воды, пара и многих сред с низким содержанием хлора обычно достаточно TP304/TP304L.

• Для хлоридсодержащих или слабо агрессивных химических веществ TP316/TP316L обычно является более безопасным выбором благодаря содержанию молибдена и улучшенной стойкости к свертыванию.

• Для обслуживания при более высоких температурах с частыми тепловыми циклами часто предпочитают TP321 (Ti-стабилизированный) или TP347H.

Химический состав

Механические свойства

Стандарт исполнения

ASTM / ASME

• ASTM A213 / ASME SA213 ?? бесшовные трубы из ферритной и аустенитной сплавов из стали для котлов, сверхнагревателей и теплообменников

• ASTM A249 / ASME SA249 ?? сваренные аустенитные котлы, сверхнагреватели, теплообменники и конденсаторные трубы

• ASTM A688 / ASTM A803 ?? аустенитные и ферритовые нержавеющие трубы для нагрева воды для подачи воды

EN / DIN

• EN 10216-5 ️ бесшовные трубы из нержавеющей стали для целей давления

• EN 10217-7 Сварные трубы из нержавеющей стали для целей давления

• DIN 28179 / DIN 28180 ¢ трубы и U-сгибы для трубчатых теплообменников; размеры, материалы и допустимые изгибы

ГОСТ

• ГОСТ 9941 ?? трубы из нержавеющей стали из коррозионно устойчивой стали, широко используемые на рынках СНГ для теплообменников и технологического оборудования

JIS

• JIS G3463 ?? трубы из нержавеющей стали для котлов и теплообменников

GB (Китай)

• GB/T 13296

• GB/T 14976

Области применения

Общие области применения

Благодаря высокой коррозионной стойкости, температурной устойчивости и компактной геометрии трубы в форме U из нержавеющей стали широко используются в:

• Теплообменники из оболочек и труб

• Конденсаторы и водонагреватели

• Котлы отработанного тепла и нагреватели на огне

• Электростанции и установки восстановления тепла из возобновляемых источников энергии

• Оборудование для ядерных и нефтехимических процессов

Вопрос: Вы торговая компания или производитель?

А: производитель, также может заниматься торговлей.

Вопрос: Сколько времени у вас на доставку?

О: В общем, это 10-15 дней, если товары находятся на складе, или это 30-40 дней, если товары не находятся на складе,

Это зависит от количества.

Вопрос: Вы предоставляете образцы? бесплатно или дополнительно?

О: Да, мы можем предложить образец бесплатно, но нужно оплатить стоимость груза.

Вопрос: Каковы ваши условия оплаты?

О: Оплата <=2000USD, 100% заранее. Оплата>=2000USD, 30% T/T заранее, баланс перед отправкой.

Если у вас есть другие вопросы, пожалуйста, свяжитесь со мной.
