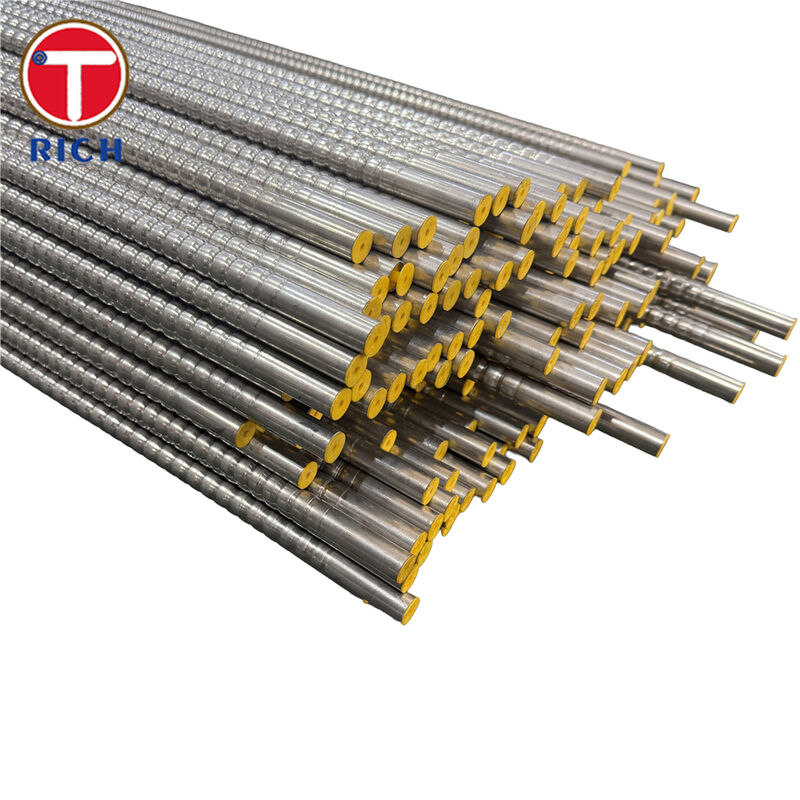

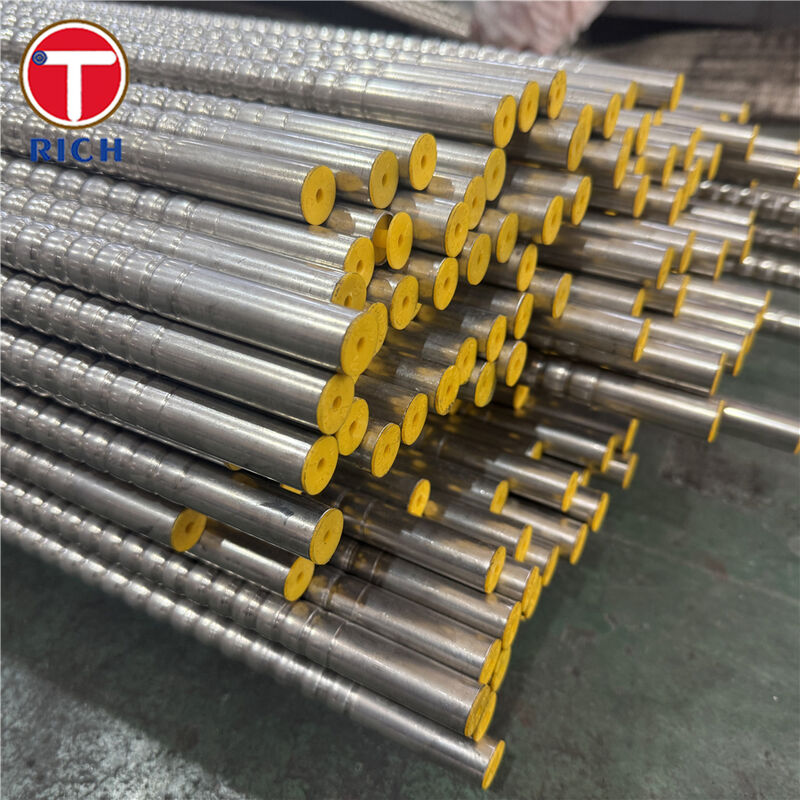

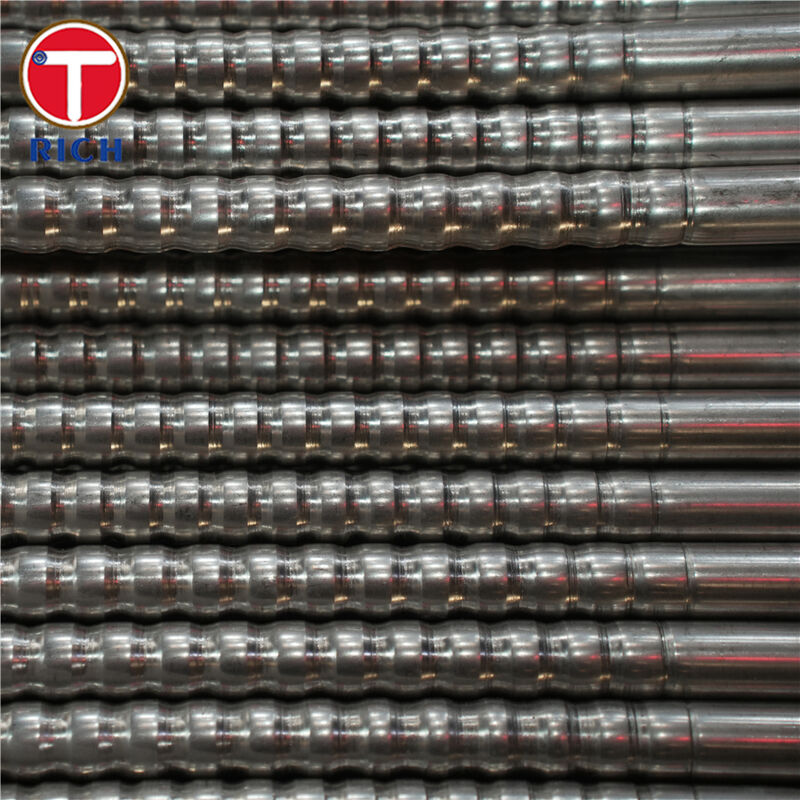

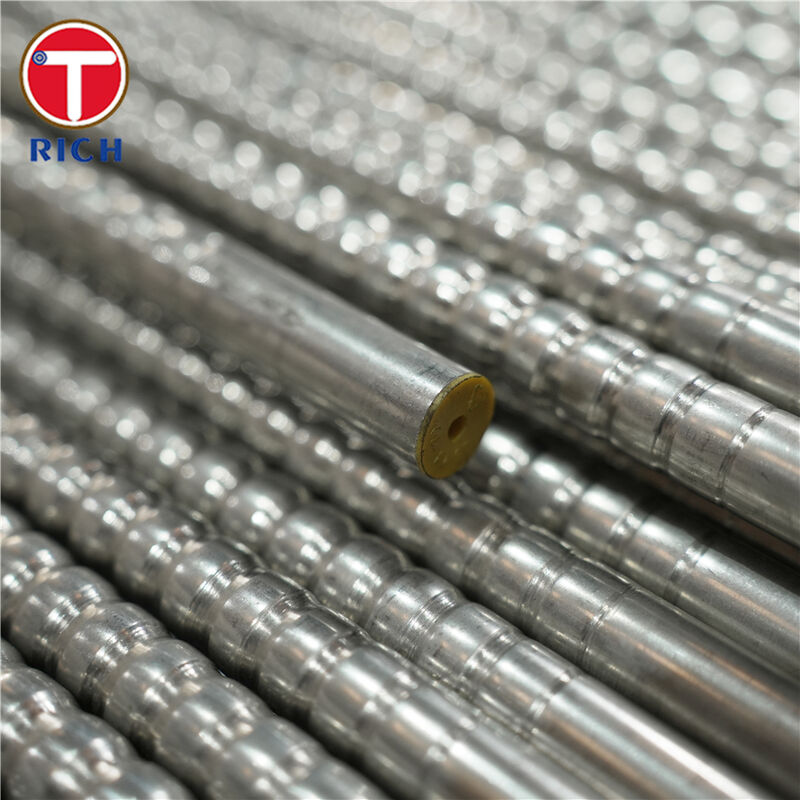

Гофрированная труба из нержавеющей стали для теплообменников (жесткая волнистая труба) для газовой среды

Материал

Этот продукт представляет собой жесткую гофрированную трубу из нержавеющей стали (волновую трубу) для теплообменников, изготовленную из бесшовных (или сварных, если указано) труб из нержавеющей стали, а затем сформированную со спиральными/кольцевыми гофрами для улучшения теплопередачи. Это НЕ гибкий гофрированный шланг для трубопроводов или компенсации перемещений.

Общие варианты материалов включают ASTM A213 TP304/TP304L/TP316/TP316L/TP321, выбранные на основе риска коррозии (хлориды), рабочей температуры и требований к изготовлению.

Технические характеристики

• Тип трубы: Жесткая гофрированная (спиральная или кольцевая), для трубных пучков теплообменников

• Стандарт базовой трубы (типичный): ASTM A213 (бесшовная) / опциональные сварные эквиваленты по запросу

• Диапазон наружного диаметра (типичный): 6–127 мм (настраиваемый; соответствует распространенным диапазонам поставки A213)

• Толщина стенки (типичная): 0,4–12,7 мм (настраиваемая)

• Геометрия гофрирования: Шаг, глубина, угол наклона и радиус гребня адаптированы к условиям эксплуатации (теплопередача против падения давления)

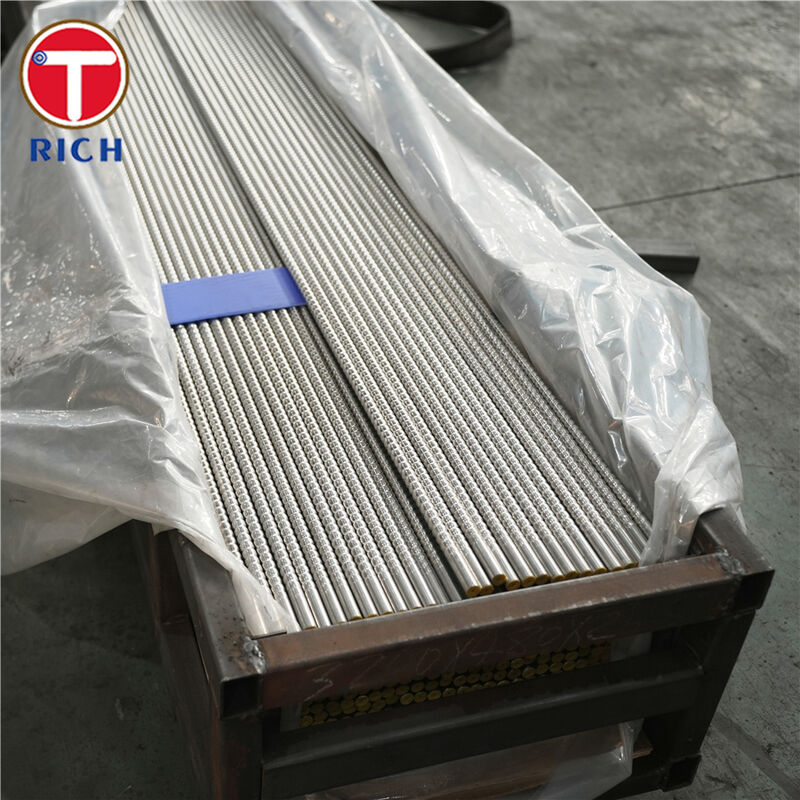

• Условия поставки: Отжиг с последующим травлением или светлый отжиг; прямые отрезки или по спецификации

Основные характеристики

• Более высокая эффективность теплопередачи за счет нарушения термического пограничного слоя и улучшения перемешивания у стенки

• Возможность компактной конструкции теплообменника (та же производительность с меньшей площадью или более высокая производительность в том же пространстве)

• Удобная для проектирования жесткость для трубных решеток, перегородок и сборки пучков (в отличие от гибких шлангов)

• Варианты материалов для контроля температуры и сенсибилизации (например, 304L/316L с низким содержанием углерода; 321 стабилизированный)

Наши преимущества

1. Действительно ли гофрирование улучшит теплопередачу?
   Да — гофрированные трубы увеличивают турбулентность у стенки и могут значительно повысить коэффициенты теплопередачи по сравнению с гладкими трубами.

2. А как насчет падения давления — не станет ли оно слишком высоким?
   Усовершенствованные трубы всегда связаны с компромиссом между теплопередачей и падением давления, поэтому мы проектируем шаг/глубину гофрирования в соответствии с вашим допустимым ΔP.

3. Увеличивает ли гофрирование риск вибрации в трубных пучках?
   Вибрация пучка является известной проблемой кожухотрубных теплообменников. Конструкции теплообменников с гофрированными трубами могут обеспечивать лучшую теплопередачу и снижать вибрацию трубного пучка при определенных конфигурациях.

4. Это гибкий гофрированный шланг?
   Нет — это жесткая труба теплообменника, предназначенная для стационарной установки в теплообменниках (трубные решетки/перегородки).

5. Как вы обеспечиваете надежность и согласованность?

• Базовая труба производится в соответствии с признанными стандартами на трубы (типичный: ASTM A213)

• Дополнительные вихретоковые / ультразвуковые, PMI, размерные проверки и испытания на герметичность водой/воздухом в соответствии с требованиями проекта

• Контроль геометрии гофрирования (шаг/глубина), а также контроль процесса формования, чтобы избежать утонения за пределами согласованных пределов

Химический состав

Механические свойства

Стандарты ASTM: ASTM A213

• EN: EN 10216-5

• ГОСТ: для заказа обычных труб из нержавеющей стали используются марки, такие как 12Х18Н10Т

• JIS: JIS G3463

• GB: GB/T 13296

Области применения

Типичные отрасли: охладители/нагреватели газа, конденсаторы, испарители, рекуператоры и утилизация тепла
Где используется: теплообменники труба в трубе, кожухотрубные пучки (если позволяет ΔP) и модернизация для компактных условий эксплуатации без ребер

В: Вы торговая компания или производитель?

О: производитель, также может заниматься торговлей.

В: Как долго длится ваше время доставки?

О: Вообще говоря, это 10-15 дней, если товар есть на складе, или 30-40 дней, если товара нет на складе,

это в зависимости от количества.

В: Предоставляете ли вы образцы? это бесплатно или за дополнительную плату?

О: Да, мы можем предложить образец бесплатно, но необходимо оплатить стоимость перевозки.

В: Каковы ваши условия оплаты?

О: Оплата=2000USD, 30% T/T предоплата, остаток перед отправкой.

Если у вас есть другой вопрос, пожалуйста, свяжитесь со мной.
