ASTM B395 U-Bend Seamless Copper & Copper-Alloy Tubes для теплообменников

Материал

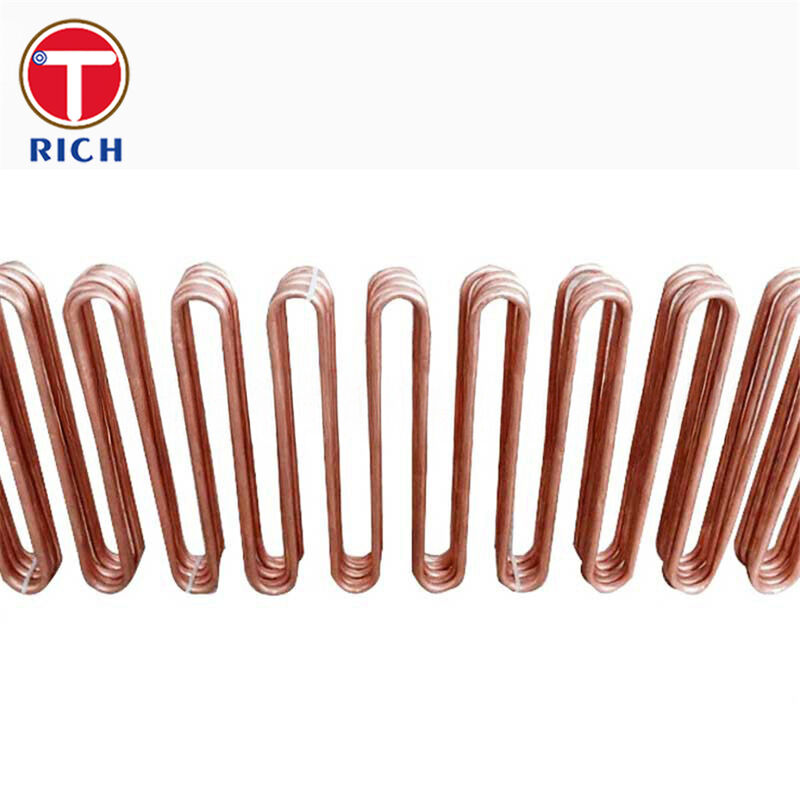

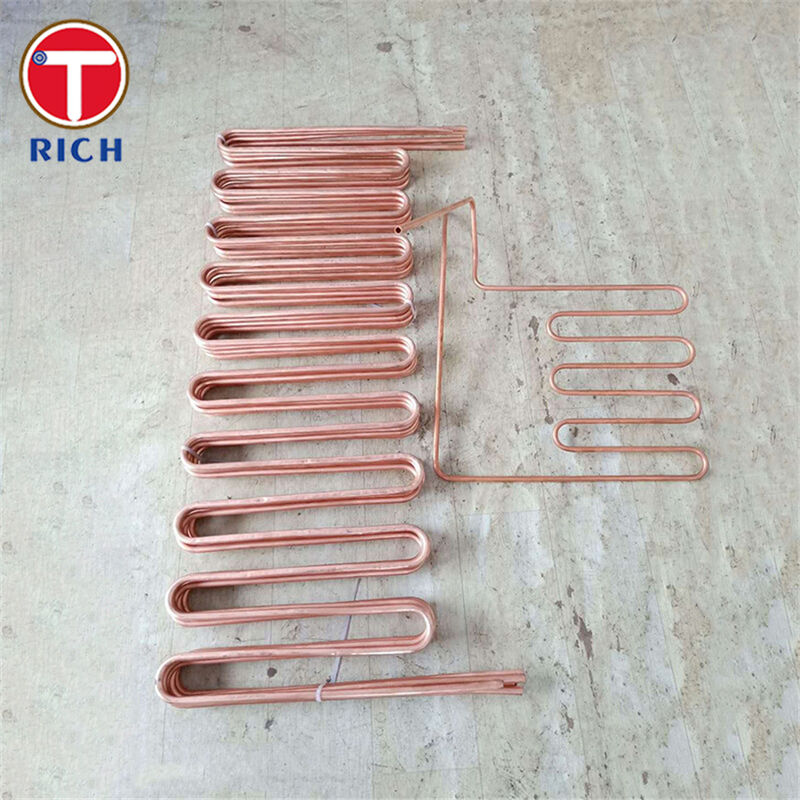

ASTM B395/B395M У-гибкие трубки - это 180°-гибкие, бесшовные трубки, используемые в конденсаторах, испарителях и теплообменниках, изготовленные из бесшовных труб из меди и медного сплава.Спецификация применяется к трубам ≤ 2 дюйма. (50 мм) ОД и охватывает обычные сплавы теплопередающих, включая медь без кислорода (C10200), фосфор-деоксидированную медь (C12200), адмиралтейскую/алюминиевую латунь (C44300/C68700),и медно-никелевые сорта (C70600/C71500), среди прочего.

Спецификации

• Форма изделия: У-гибка трубки (гибка 180° в одной плоскости в U-образную форму).

• Диапазон размеров (OD): ≤ 2 дюйма (50 мм).

• Сплав/термометр: Указываются обозначение и термометр в зависимости от заказа.

• Ключевые параметры упорядочения (рекомендуется указывать на PO/рисунке):

  • ОД трубы × толщина стены

  • Расписание радиусов изгиба

  • Длина ноги (прямые ноги)

• Вариант двойной передачи (для малого радиуса изгиба):

  • Двойная прокладка = трубка толщиной более одной прокладки.

  • Если указано, то перед изгибом центральная секция должна быть толще одной BWG, чем стена с прямыми ногами; по умолчанию она должна быть постоянной ID (более тяжелая секция достигается за счет увеличения OD).

• Качество изгиба: изгибная часть должна быть в основном равномерной по кривизне.

Основные особенности

• Высокая эффективность теплопередачи от металлургии меди/медельных сплавов (оптимизирована для конденсатора/ипарителя/теплообменника).

• Гибкость сплава: медь, латунь, алюминиевые латунь и классы Cu-Ni, чтобы соответствовать охлаждающей среде (сладкая вода, соленая вода, морская вода).

• Готовая к обработке геометрия: точные U-сгибы для компактных пучок из оболочек и труб.

• Проверка качества, встроенная в стандарт: варианты НДТ на вихревом токе и испытания на утечку.

Наши преимущества

1. Будет ли U-гибка тонкой, овализованной или морщиной?
   У-сгибы, естественно, сталкиваются с рисками деформации, связанных с изгибом (овалитет / истончение).стандарт позволяет более тяжелой центральной секции (одной BWG толще) перед изгибом для улучшения прочности изгиба, сохраняя постоянный ID по умолчанию.

2. Как убедиться, что трубка не имеет дефектов перед сгибанием?
   ASTM B395 требует, чтобы каждая труба перед изгибом проходила испытания на вихревой ток в соответствии с практикой ASTM E243 - стандартным подходом отрасли для обнаружения прерываний, которые могут вызвать сбой.

3. Как гарантировать герметичность?
   Каждая трубка с U-гибким углом должна проходить испытание на утечку, при этом производителю разрешается выбрать метод, если не указано иное:

• Гидростатическое испытание на напряжение волокон 7000 psi (48 MPa) (давление гаража не должно превышать 1000 psi / 6,9 MPa, если не указано), или

• Пневматическое испытание при температуре ≥ 60 psi (400 kPa) без признаков утечки в течение 5 секунд.

4. Что можно сказать о риске расщепления при коррозии при напряжении, особенно в металлургической отрасли?
   SCC может быть вызвано окружающей средой + остаточным напряжением; SCC, связанный с аммиаком, является известным режимом отказа в обслуживании латуниного теплообменника.и для Cu-Ni U-обгибающих элементов стандарт предусматривает возможность указания рельефной отжиги U-обгибающей части; варианты испытаний чувствительности (пары аммиака / нитраты ртути) также рассматриваются в спецификации.

5. Можете ли вы предоставить прослеживаемость и документацию для контроля качества?
   ASTM B395 опции заказа включают идентификацию тепла/отслеживаемость, сертификацию и отчет об испытаниях на заводе (MTR), когда это необходимо, поддерживающие проектную документацию и входящую инспекцию.

Химический состав

Механические свойства

Стандарты исполнения

• ASTM: ASTM B395/B395M (U-bend seamless copper & copper-alloy heat exchanger and condenser tubes) Связанные с этим испытания включают ASTM E243 (водоворотный ток),плюс другие методы испытаний, упомянутые в пункте B395..

• EN: EN 12451:2012 (бесшовные круглые трубки из меди и медного сплава для теплообменников/конденсаторов/ипарителей/обезсоливающих устройств; размеры, указанные в стандарте).

• ГОСТ: ГОСТ 21646-2003 (медные и латунные трубы для теплообменного оборудования)

• JIS: JIS H3300 (бесшовные трубы и трубы из меди и медного сплава; обычно используются в качестве основы JIS для подачи конденсатора/теплопередающей трубы).

• GB: GB/T 8890-2015 (бесшовные трубы из меди и меди) и GB/T 1527-2017 (вытянутые трубы из меди и меди).

Области применения

Типичные отрасли

• Производство электроэнергии (паровые поверхностные конденсаторы, водонагреватели)

• Нефтехимия и нефтеперерабатывающая промышленность (охладители, конденсаторы)

• Морские и морские (охладители морской воды, центральные охладители)

• Обезсольнение и очистка воды (нагреватели соляной воды, конденсаторы)

• КВК и промышленное холодильное оборудование (конденсаторы/испарятели)
