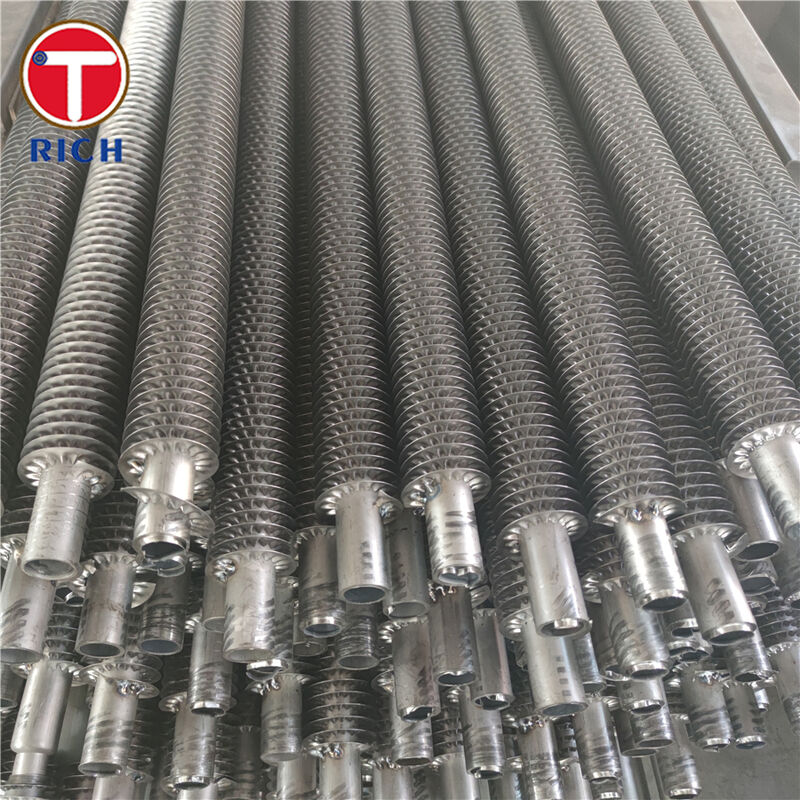

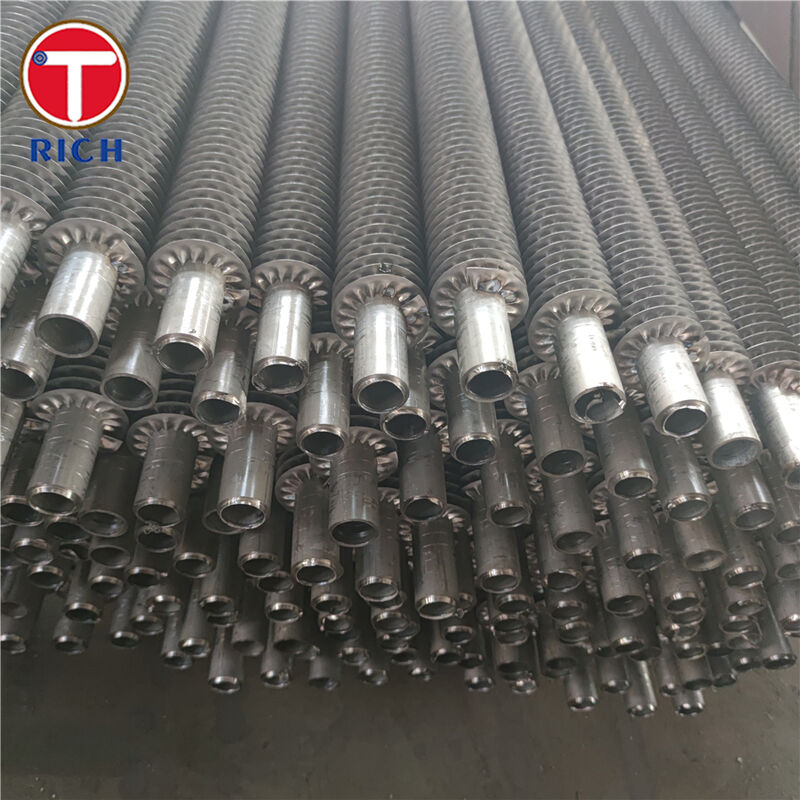

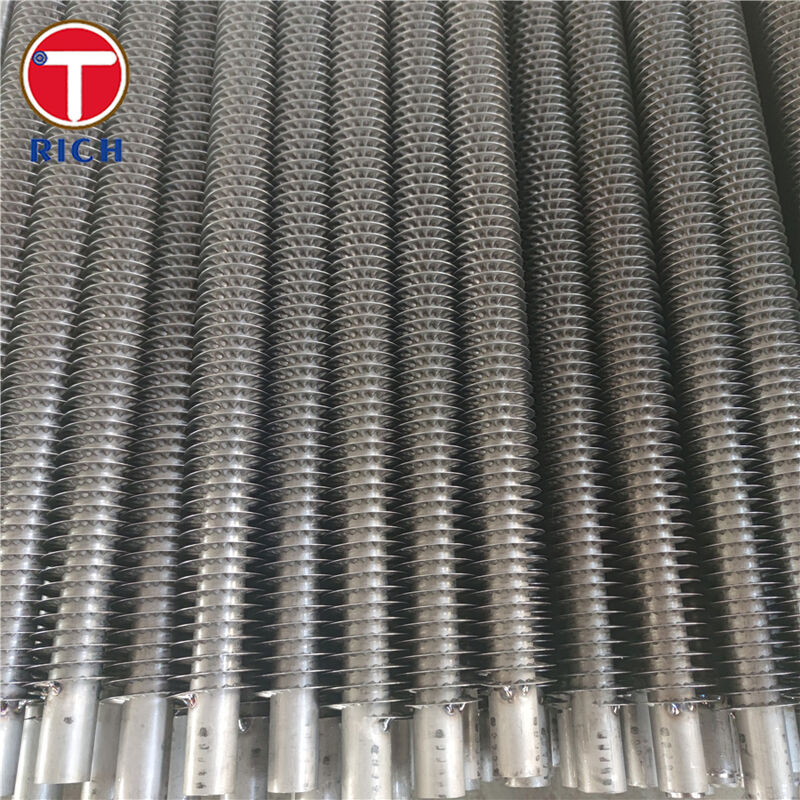

Гофрированная ребристая труба (спирально натянутая, ребристая труба холодной штамповки) для воздухоохладителей

Материал

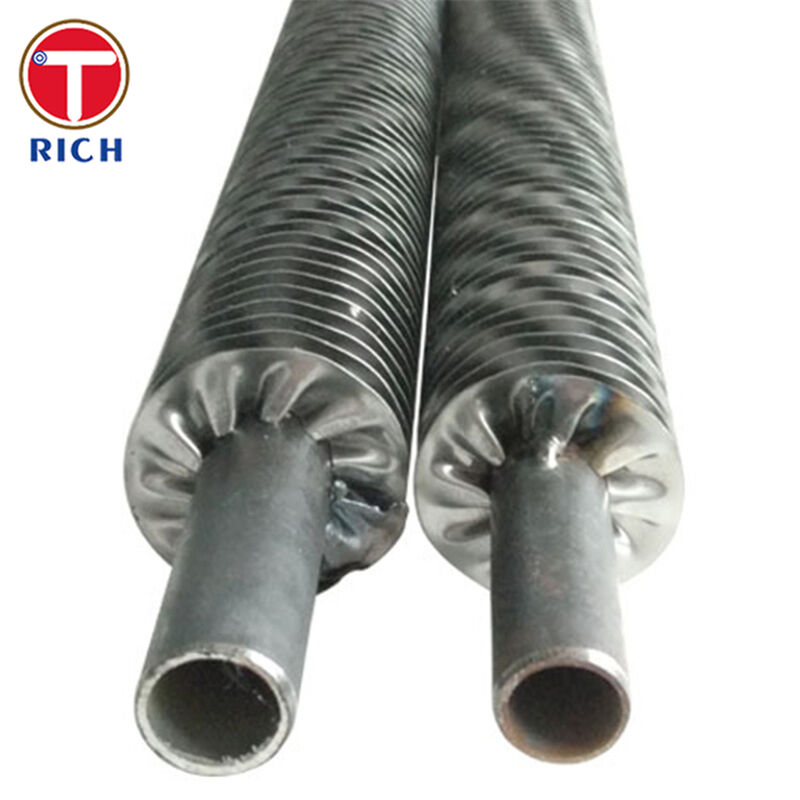

АГофрированная ребристая трубка(также называемыйСпиральная натяжная рана / ребристая труба холодной штамповки) представляет собой теплообменную трубку, в которойметаллическая ребристая полоса намотана по спирали под контролируемым натяжениемнабазовая трубка. Ребристая полоса предварительно формируется для расширения контактной «ножки», а затем механически фиксируется на поверхности трубы (с фиксацией концов, например, прихваточной сваркой или точечной сваркой, в зависимости от конструкции).

Общие варианты материалов (настраиваемые):

• Базовая трубка:углеродистая сталь, нержавеющая сталь, легированная сталь, медь, титан, дуплексная нержавеющая сталь, никелевые сплавы (в зависимости от проекта).

• Плавниковая полоса:алюминий, медь, углеродистая сталь, нержавеющая сталь.

Технические характеристики

Типичные настраиваемые диапазоны (окончательные размеры согласно чертежу/технической таблице):

• Базовая трубка, наружный диаметр:15,88–219,00 мм

• Толщина стенки базовой трубы:≥ 1,00 мм

• Длина трубки:500–15000 мм

• Толщина плавника:0,15–2,00 мм

• Высота плавника:6,0–25,40 мм

• Плотность/шаг плавников:3–11 FPI (типичное)

• Голые концы:по мере необходимости (для прокатки, сварки, отбортовки или соединения труб с трубными решетками)

Основные характеристики

• Улучшенные характеристики воздушной стороны:гофрированные ребра увеличивают турбулентность и улучшают эффективность теплопередачи со стороны воздуха.

• Надежное механическое соединение:предварительно сформированная ножка плавника увеличивает площадь контакта; Концы плавников закреплены для стабилизации обмотки.

• Хорошая механическая стойкость:подходит для воздухоохладителей и теплообменников с оребренными трубками, где важны вибрация и прочность при перемещении.

• Очиститель канала воздушного потока:Равномерный шаг помогает уменьшить накопление золы и пыли и упрощает обслуживание.

• Экономически эффективное увеличение площади поверхности:увеличивает площадь внешней поверхности без перехода на более тяжелые сварные конструкции (зависит от проекта).

Наши преимущества

1) «Не ослабнут ли плавники со временем?»
Мы используем контролируемыйпроцесс намотки под напряжениемспредварительно сформированная основа плавникадля увеличения площади контакта, а концы реберзакреплено (метка/прихватка/пятно зафиксировано, как указано)для стабилизации упаковки при обслуживании и транспортировке.

2) «Для какой температуры подходит этот тип ребер?»
Гофрированные/спиральные ребристые трубки обычно используются дляумеренный температурный режим(типичный заявленный пределдо ~120°С, в зависимости от комплектации и материалов). Для работы в условиях высоких температур или суровых температурных циклов мы можем предложить альтернативные конструкции ребер (например, встроенные или сварные ребра) во время выбора.

3) «Как выбрать материалы базовой трубы и ребер, устойчивые к коррозии?»
Мы поддерживаем несколько комбинаций материалов — углеродистую сталь, нержавеющую сталь, медь и другие — чтобы вы могли подобрать подходящий вариант.коррозия на стороне процесса(базовая трубка) икоррозия со стороны окружающей среды(материал плавников) к реальной рабочей среде.

4) «Будет ли он легко загрязняться в пыльном воздухе?»
Гофрированная геометрия ребер может поставляться сравномерный шаги практичные профили ребер для уменьшения скопления пыли и поддержания работоспособности путей воздушного потока.

5) «Предоставляете ли вы документы о проверке и отслеживании?»
Мы можем предоставитьЭН 10204 3.1/3.2сертификация материалов и поддержкапроверка третьей сторонойгде это требуется проектом ИТП.

6) «Соответствует ли это практике закупок воздухоохладителей для нефтеперерабатывающих/нефтехимических предприятий?»
Для проектов воздушного охлаждения нефти и газа закупки обычно согласовываются сAPI 661требования; мы можем поставить оребренные трубы как часть общего пакета документации, соответствующего рабочим процессам закупки теплообменников с воздушным охлаждением.

Химический состав

Механические свойства

Стандарты исполнения

ASTM/ASME (типичные варианты базовой трубки):ASTM A179, ASTM A192, ASTM A210, ASTM A213 (нержавеющая сталь).
Практика воздухоохладителя / теплообменника:API 661 (обычно используется для теплообменников с воздушным охлаждением нефтеперерабатывающих заводов).

EN (общие эквиваленты):EN 10216 (бесшовные трубы для работы под давлением), EN 10217 (сварные трубы для работы под давлением), сертификация EN 10204 3.1/3.2.

ГОСТ (общие эквиваленты):ГОСТ 8732/8734 (трубы стальные бесшовные), ГОСТ 9941 (трубы бесшовные нержавеющие).
JIS (общие эквиваленты):JIS G3461/G3462 (котельные и теплообменные трубы), JIS G3459 (трубы из нержавеющей стали).
ГБ (общие эквиваленты):GB/T 3087 (котельные трубы), GB/T 5310 (котельные трубы высокого давления), GB/T 8163 (бесшовные стальные трубы для транспортировки жидкостей), GB/T 14976 (бесшовные трубы из нержавеющей стали для транспортировки жидкостей).

Области применения

Широкое применение:воздухоохладители и теплообменники с оребренными трубками, в которых внешней средой является воздух/газ и требуется дополнительная площадь поверхности.

Где он используется в этих полях:

• Воздухоохладители для нефтеперерабатывающих/нефтехимических предприятий:пучки труб для теплообменников воздушного охлаждения, соответствующие общепринятой практике закупок.

• Сушилки, радиаторы, обогреватели:ребристые секции для усиления конвективной теплопередачи со стороны воздуха.

• Охлаждение масла и промышленные охлаждающие змеевики:оребренные трубчатые сердечники, используемые в охлаждающих устройствах и аналогичных системах с воздушной стороны.

Вопрос: вы торговая компания или производитель?

О: производитель также может заниматься торговлей.

В: Сколько времени занимает ваша доставка?

О: как правило, это 10-15 дней, если товар есть на складе, или 30-40 дней, если товара нет на складе,

это в зависимости от количества.

Вопрос: предоставляете ли вы образцы? это бесплатно или за дополнительную плату?

О: Да, мы можем предложить образец бесплатно, но необходимо оплатить стоимость перевозки.

Вопрос: Каковы ваши условия оплаты?

О: Оплата <= 2000 долларов США, 100% предоплата. Оплата> = 2000 долларов США, 30% банковский перевод заранее, остаток перед отправкой.

Если у вас есть еще один вопрос, пожалуйста, свяжитесь со мной.
