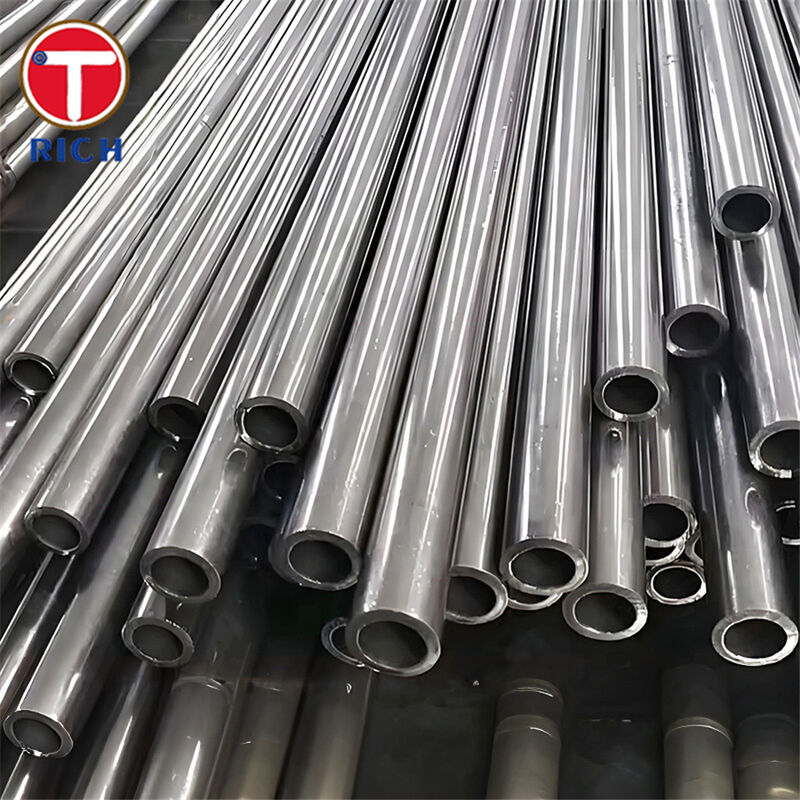

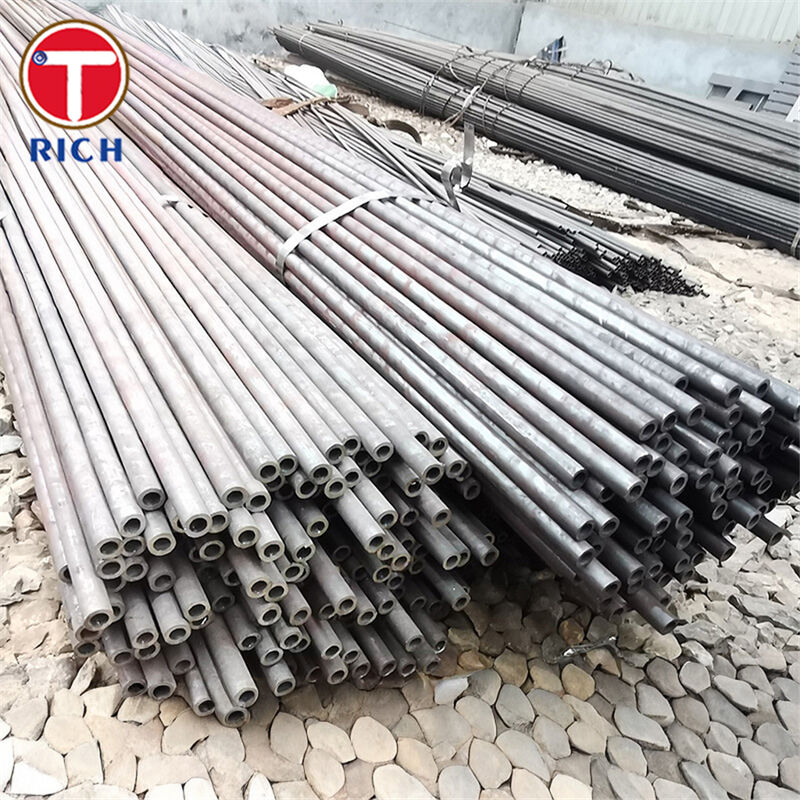

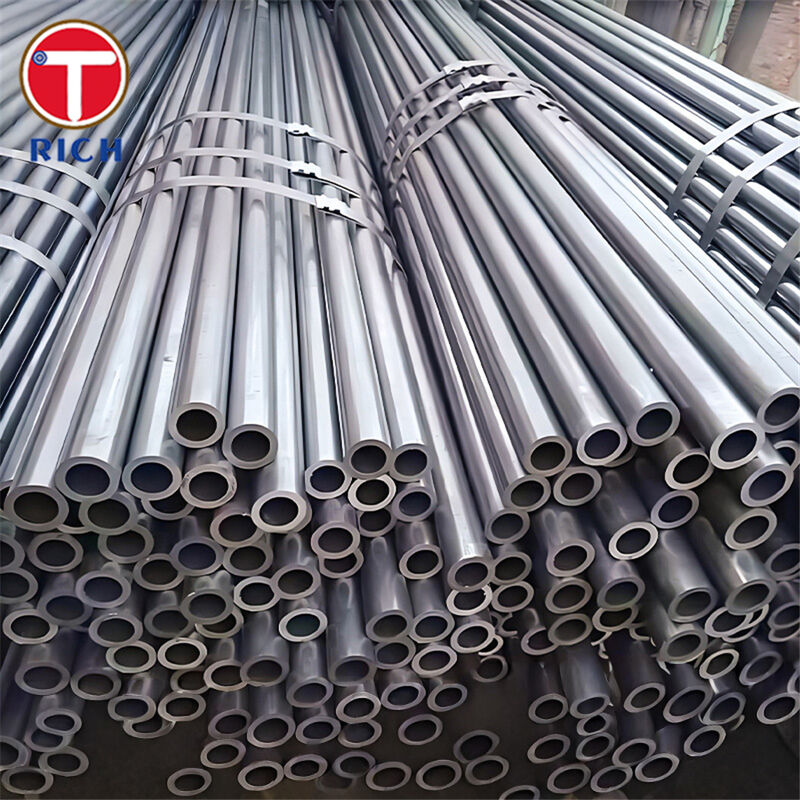

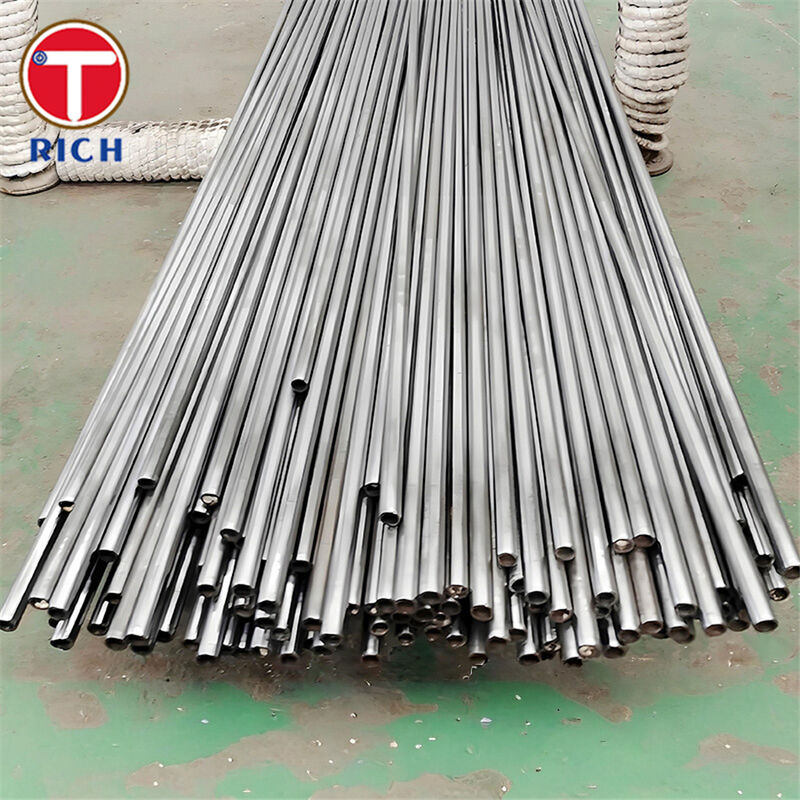

1.7734 (15CDV6) Труба — Высокопрочная низколегированная бесшовная стальная труба для коленчатых валов
Материал
1.7734 (15CDV6) - это низкоуглеродистая Cr-Mo-V высокопрочная низколегированная сталь, широко выбираемая, когда коленчатые валы и вращающиеся детали нуждаются в сильном соотношении прочности к весу, высокой усталостной прочности и надежной вязкости. Она обычно используется в аэрокосмической и автоспортивной цепочках поставок и хорошо известна своей свариваемостью по сравнению со многими другими высокопрочными легированными сталями.
Спецификации
-
Форма продукта: Бесшовная круглая стальная труба (горячекатаная и/или холоднотянутая; термообработка по требованию).
-
Типичная длина поставки: 1–7 метров; доступна резка по заказу.
-
Прямолинейность (типичная): 0.3–2 мм/м (по классу поставки).
-
Состояние поставки (обычное): Отожженная / нормализованная / закаленная и отпущенная (Q&T) до целевого уровня прочности.
-
Контроль (типичные варианты): Проверка размеров, химический анализ, испытания на растяжение/удар и неразрушающий контроль, такой как UT/ET, по запросу (в зависимости от требований проекта).
Основные характеристики
-
Высокая прочность на растяжение и предел текучести с вязкостью (уровень прочности регулируется термообработкой).
-
Хорошая свариваемость для высокопрочной стали (особенно по сравнению со многими марками Cr-Mo, которые требуют более строгого контроля сварки).
-
Легирование Cr-Mo-V поддерживает детали, критичные к усталости такие как валы и коленчатые валы, со стабильными свойствами после Q&T.
Наши преимущества
1) “Можно ли безопасно сваривать без потери свойств или растрескивания?”
-
15CDV6 широко описывается как легко свариваемая с минимальной потерей свойств и обычно без обязательной термообработки после сварки во многих практических применениях.
-
Для сравнения, обычные стали Cr-Mo, такие как 4140, часто требуют строгого предварительного нагрева/контролируемых процедур и часто не рекомендуются для сварки в закаленном и отпущенном состоянии. Мы предоставляем рекомендации по изготовлению и можем поставлять в удобном для изготовления состоянии, если сварка является частью вашего технологического процесса.
2) “Какой уровень прочности следует указать для усталостной долговечности коленчатого вала?”
-
Мы поддерживаем целевые показатели прочности Q&T по диаметру/толщине и можем согласовать поставку с вашим планом механической обработки + окончательной термообработки (черновая обработка в первую очередь, затем чистовая Q&T или поставка непосредственно Q&T). Типичные опубликованные диапазоны прочности показаны в таблице механических свойств ниже.
3) “Контролируете ли вы вязкость/ударные характеристики?”
4) “Будет ли обрабатываемость и стабильность размеров в порядке для обработки коленчатого вала?”
-
Мы можем поставлять трубу в отожженном/нормализованном состоянии для эффективной черновой обработки, затем Q&T до конечной прочности; или поставлять в предварительно закаленном/Q&T состоянии, когда вашему процессу требуется немедленная высокая прочность.
5) “Как мне подтвердить эквивалентность между стандартами и избежать неправильной замены?”
Химический состав
| Марка |
Стандартная система (типичная ссылка) |
C |
Si |
Mn |
Cr |
Mo |
V |
P |
S |
| 15CDV6 (1.7734) |
AIR 9160C (обычно используется) |
0.12–0.18 |
≤0.20 |
0.80–1.10 |
1.25–1.50 |
0.80–1.00 |
0.20–0.30 |
≤0.020 |
≤0.015 |
| 42CrMo4 (1.7225) |
DIN EN ISO 683-2 / EN family |
0.38–0.45 |
0.10–0.40 |
0.60–0.90 |
0.90–1.20 |
0.15–0.30 |
— |
≤0.025 |
≤0.035 |
| AISI 4140 |
ASTM A29 (обычно используется) |
0.36–0.44 |
0.10–0.40 |
0.65–1.10 |
0.75–1.20 |
0.15–0.35 |
— |
≤0.04 |
≤0.04 |
| SCM435 |
JIS G4053 |
0.33–0.38 |
0.15–0.35 |
0.60–0.90 |
0.90–1.20 |
0.15–0.30 |
— |
≤0.03 |
≤0.03 |
| 30KhGSA (30ХГСА) |
GOST 4543 (обычно используется) |
0.28–0.34 |
0.90–1.20 |
0.80–1.10 |
0.80–1.10 |
— |
— |
≤0.025 |
≤0.025 |
Данные, собранные из опубликованных ссылок/спецификаций марок.
Механические свойства
Примечание: Механические свойства варьируются в зависимости от размера сечения и термообработки. Значения ниже отражают обычно публикуемые условия Q&T / обработанные условия.
| Марка |
Базис состояния (пример) |
Предел текучести / Условный предел (МПа) |
Предел прочности (МПа) |
Относительное удлинение (%) |
Ударная вязкость (пример) |
| 15CDV6 (1.7734) |
Обработанный Ø16–40 мм (пример) |
≥930 |
1080–1280 |
≥10 |
— |
| 42CrMo4 (1.7225) |
Q&T, круг 16–40 мм |
≥750 |
1000–1200 |
≥11 |
≥35 Дж (Шарпи-V) |
| AISI 4140 |
Термообработанное состояние “T” (пример таблицы) |
≥665 (0.2% условный предел) |
850–1000 |
≥13 |
≥50 Дж (Шарпи) |
| SCM435 |
Сообщенные минимальные значения (пример) |
≥835 |
≥985 |
≥12 |
≥63 Дж (Akv) |
| 30KhGSA (30ХГСА) |
Пример Q&T (Ø25 бар в списке) |
830 |
1080 |
10 |
490 кДж/м² (KCU) |
Данные, собранные из опубликованных ссылок/спецификаций марок.
Стандарты и соответствие
-
ASTM (типичные ссылки для аналогичных легированных труб/химического состава):
ASTM A519 (бесшовные механические трубы); ASTM A29/A29M (ссылка на химический состав для семейств 41xx, например, 4140).
-
EN (общие маршруты для механических труб и легированных сталей Q&T):
EN/ISO 683-2 (легированные стали Q&T; включает 42CrMo4); поставка труб для конкретного проекта часто соответствует стандартам EN для бесшовных труб в зависимости от конечного использования.
-
GOST:
GOST 4543 (легированные конструкционные стали); GOST 8731 / GOST 8733 (ссылки на бесшовные трубы, показанные в списках марок).
-
JIS:
JIS G4053 (легированные стали серии SCM для машиностроительного применения).
-
GB (Китай):
Общие эквиваленты для семейства Cr-Mo включают GB/T 3077 (42CrMo) (часто перекрестно ссылается с 42CrMo4 / 4140).
Области применения
Широкие отрасли: автомобильные и автоспортивные детали трансмиссии, аэрокосмические конструкции, тяжелое машиностроение, энергетическое оборудование.
Где это используется в цепочке создания стоимости коленчатого вала:
-
Обработка тела/заготовки коленчатого вала: высокопрочная труба/заготовка для концепций снижения веса или специализированных конструкций.
-
Связанные вращающиеся компоненты: шатуны, валы, оси, элементы шестерен/приводов — особенно там, где важны сопротивление усталости и стабильность прочности Q&T.
