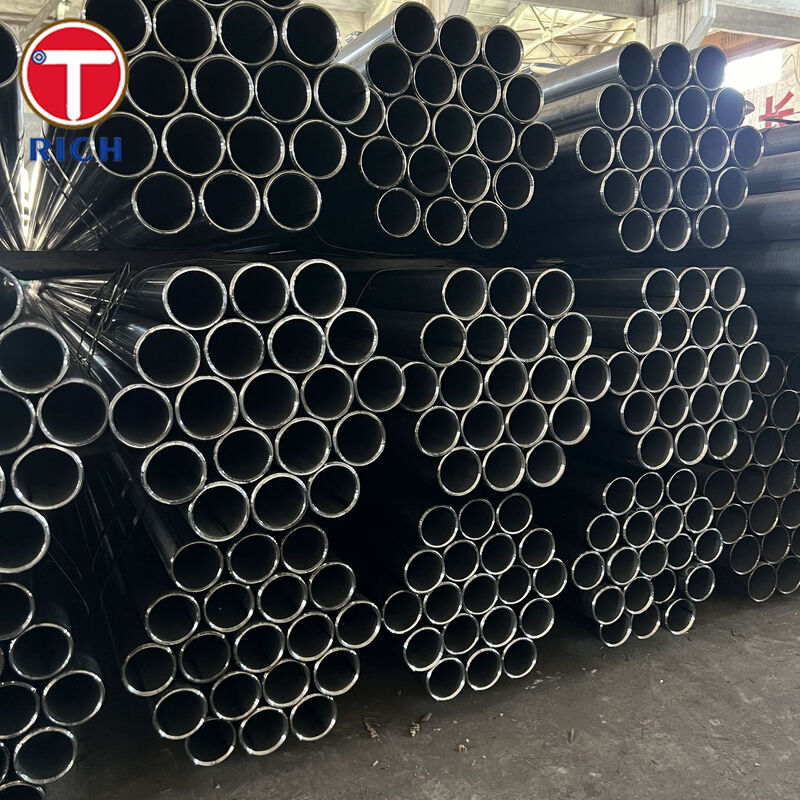

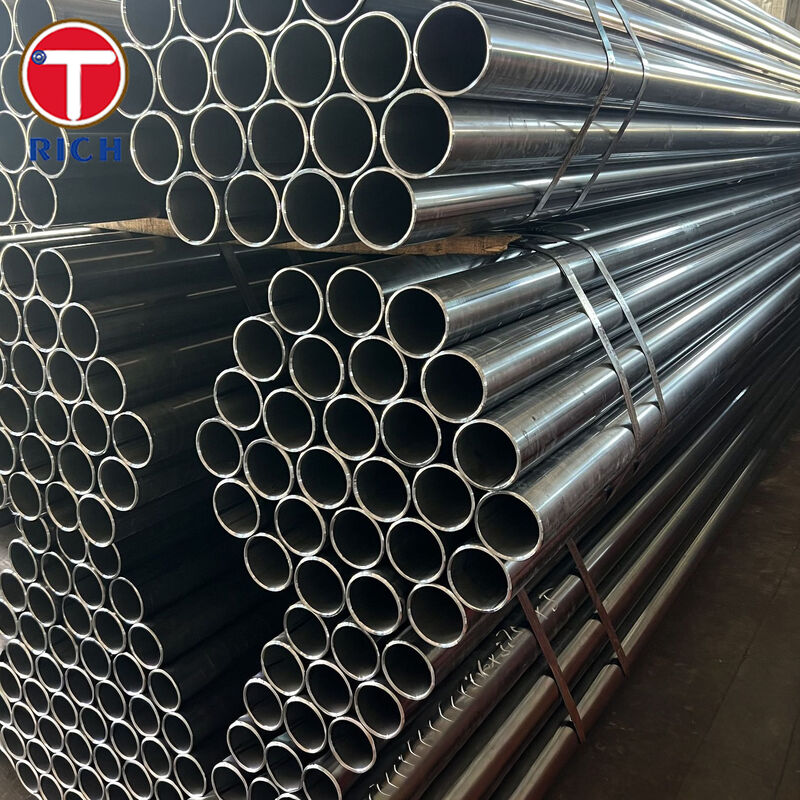

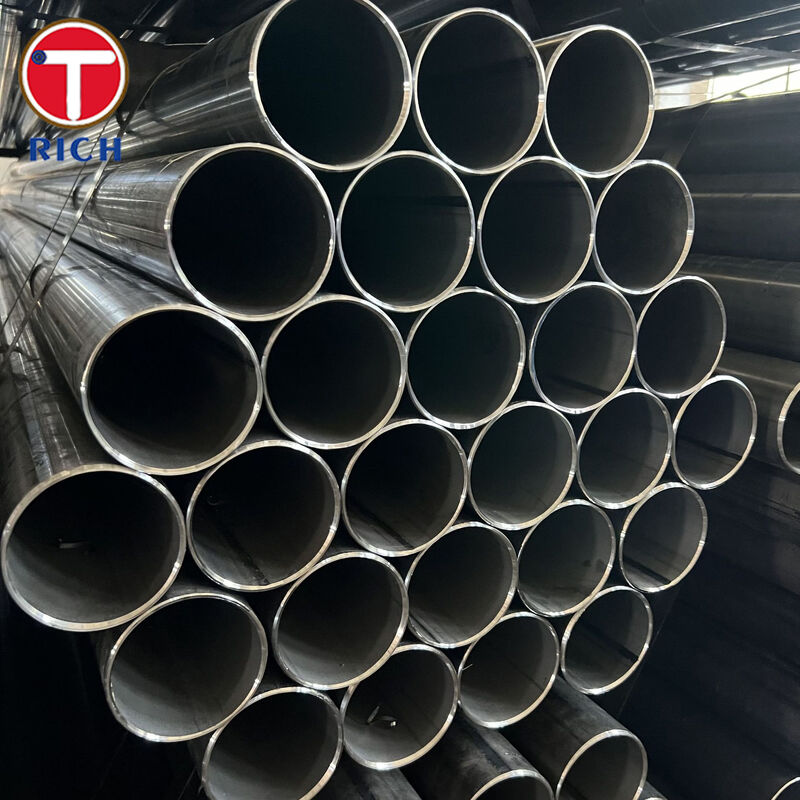

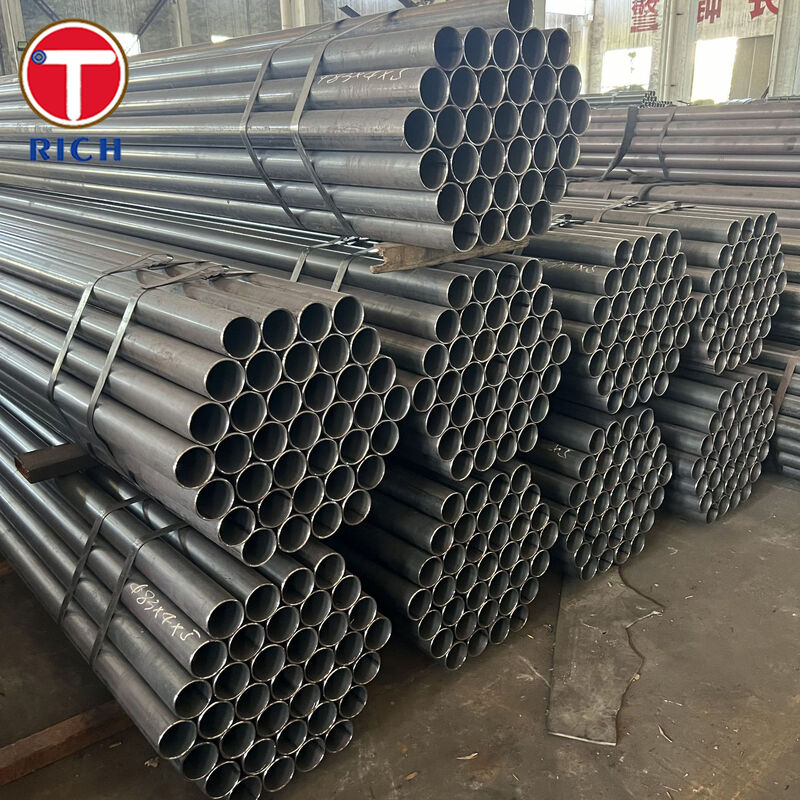

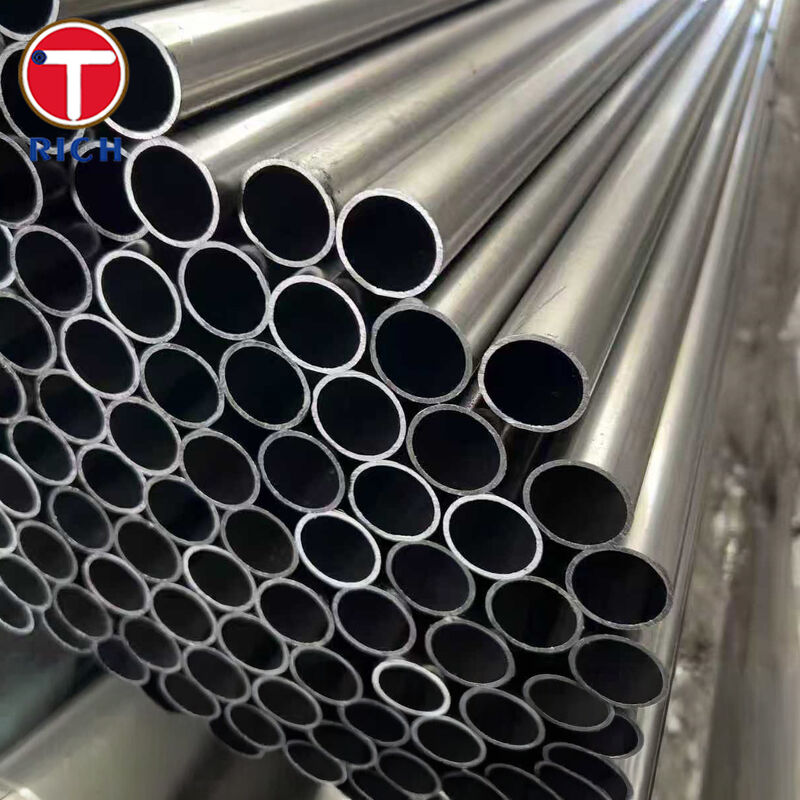

Труба CDW (малого диаметра) — холоднотянутая сварная прецизионная стальная труба для автомобильных деталей
Материал
Этот продукт представляет собой холоднотянутую сварную (CDW) прецизионную стальную трубу: стальная полоса формуется и сваривается в трубу, затем холодно вытягивается для достижения высокой точности размеров, лучшей концентричности и более гладкой поверхности— идеально подходит для автомобильных компонентов, требующих стабильной посадки, повторяемости формовки и стабильных механических характеристик.
Спецификации
-
Тип: Сварная холоднотянутая прецизионная труба (CDW)
-
Фокус на размерах: Малый диаметр (типичные автомобильные диапазоны; возможно изготовление на заказ)
-
Размеры заказа: OD/ID, OD/WT или ID/WT (по требованию)
-
Условия поставки (выберите в зависимости от применения): +C, +LC, +SR, +A, +N
-
Отделка поверхности: Гладкие внутренние/наружные поверхности; может быть указано стандартное требование к максимальной шероховатости поверхности
-
Контроль: Проверка размеров, испытания на растяжение, визуальный осмотр; по желанию может быть указана отчетность о шероховатости и неразрушающий контроль
-
Защита от коррозии и упаковка: Временная защита от коррозии обычно поставляется, если не согласовано иное
Основные характеристики
-
Точный контроль OD/ID и толщины стенки для автоматизированной сборки и деталей с плотной посадкой
-
Улучшенное качество поверхности после холодной вытяжки, поддерживающее детали с низким трением и чистую формовку
-
Стабильные механические свойства выбираемые в зависимости от условий поставки (+SR / +N обычно выбираются для сбалансированной прочности и формуемости)
-
Хорошая свариваемость и формуемость для гибки, расширения, развальцовки и последующего изготовления
Наши преимущества
-
“Можете ли вы выдерживать жесткие допуски и требования к поверхности для роботизированной/автоматизированной сборки?”
Да. Прецизионные применения поддерживаются определенными системами допусков и указанным требованием к максимальной шероховатости поверхности; также может быть согласовано дополнительное измерение/отчетность о шероховатости. -
“Как вы обеспечиваете целостность сварного шва и предотвращаете скрытые дефекты?”
Мы можем поставлять трубы с неразрушающим контролем (NDT) в соответствии со спецификацией (например, вихретоковый контроль для продольных дефектов и проверка герметичности). Вихретоковые принципы и контроль на основе приемки широко используются для контроля качества сварных труб. -
“Предоставляете ли вы полную прослеживаемость и сертификаты контроля для аудита?”
Да. Мы поддерживаем инспекционные документы EN 10204 (например, 3.1/3.2 по требованию) и можем поддерживать прослеживаемость по партиям/плавкам с помощью вариантов маркировки (включая идентификацию плавки/нагрева при указании).
Химический состав
| Марка | Сталь № | C max | Si max | Mn max | P max | S max | Al (общий) мин |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
Механические свойства
| Марка | Сталь № | +SR: Rm min (МПа) | +SR: ReH min (МПа) | +SR: A min (%) | +N: Rm (МПа) | +N: ReH min (МПа) | +N: A min (%) |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270–410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300–440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340–480 | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | 410–550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490–630 | 355 | 22 |
Стандарты
-
ASTM: ASTM A513 (механические трубы ERW; отделка типа CDW/DOM указана по типу/требованию)
-
EN: EN 10305-2 (сварные холоднотянутые прецизионные трубы; условия поставки +C/+LC/+SR/+A/+N)
-
ГОСТ: ГОСТ 10704 (электросварные стальные трубы; обычно упоминаются для цепочек поставок сварных труб)
-
JIS: JIS G3445 (трубы из углеродистой стали для машиностроительных целей)
-
GB: GB/T 24187 (холоднотянутые прецизионные одношовные стальные трубы)
Области применения
Основные отрасли: Автомобилестроение, общее машиностроение, производство оборудования, сборки, связанные с гидравликой/пневматикой, и прецизионные конструкции.
Где используется в автомобилестроении (примеры):
-
Компоненты амортизаторов / демпферов (внутренние трубы, гильзы)
-
Детали рулевого управления и шасси (проставки, гильзы, опорные трубы)
-
Конструкции сидений и вспомогательные узлы безопасности (прецизионные конструкционные трубы)
-
Обработанные трубчатые детали требующие постоянного ID/OD для прессовой посадки, втулок и посадочных мест подшипников
