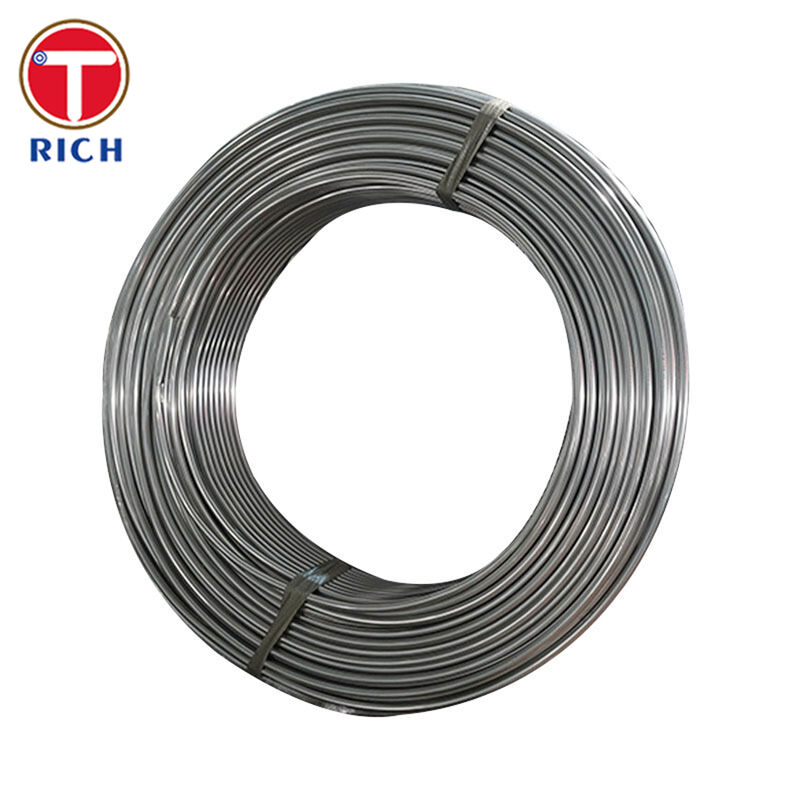

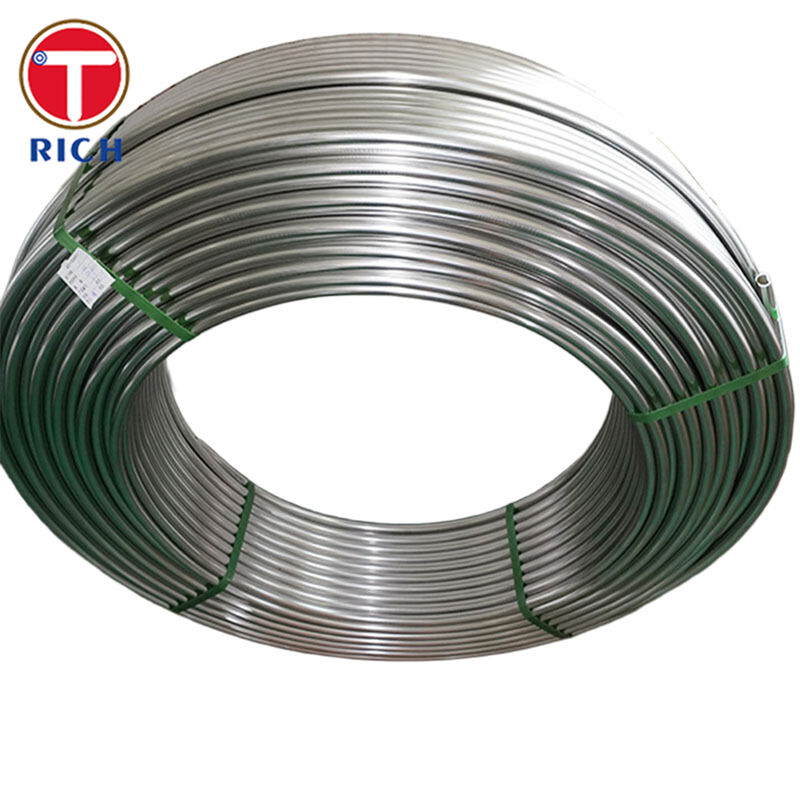

SAE J526 Низкоуглеродистая сталь Оцинкованная прецизионная стальная трубка Трубка Банди для тормозных систем
Детали продукта
SAE J526 Прецизионная стальная труба
,Трубка Банди из низкоуглеродистой стали
,Оцинкованные гидравлические трубки
SAE J526 Сварные низкоуглеродистые стальные трубы (намотные) для тормозных и гидравлических линий
Материал
SAE J526 трубы - это электрическое сопротивление сварные (ERW), одностенные низкоуглеродистые стальные трубы, поставляемые в катушках (или прямых длинах) для автомобильных жидкостных проводников приложения, где контролируемое изгибание,сжиганиеДля этого требуются:
Важное примечание к конструкции: материал SAE J526 не предназначен для применения в одноразовом пламени из-за потенциального пути утечки, связанного с внутренней зоной сварки;если обязательным является одноразовый сигнал, выбор трубки и контроль рисков должны быть определены соглашением (или должна быть выбрана альтернативная спецификация).
Спецификации
-

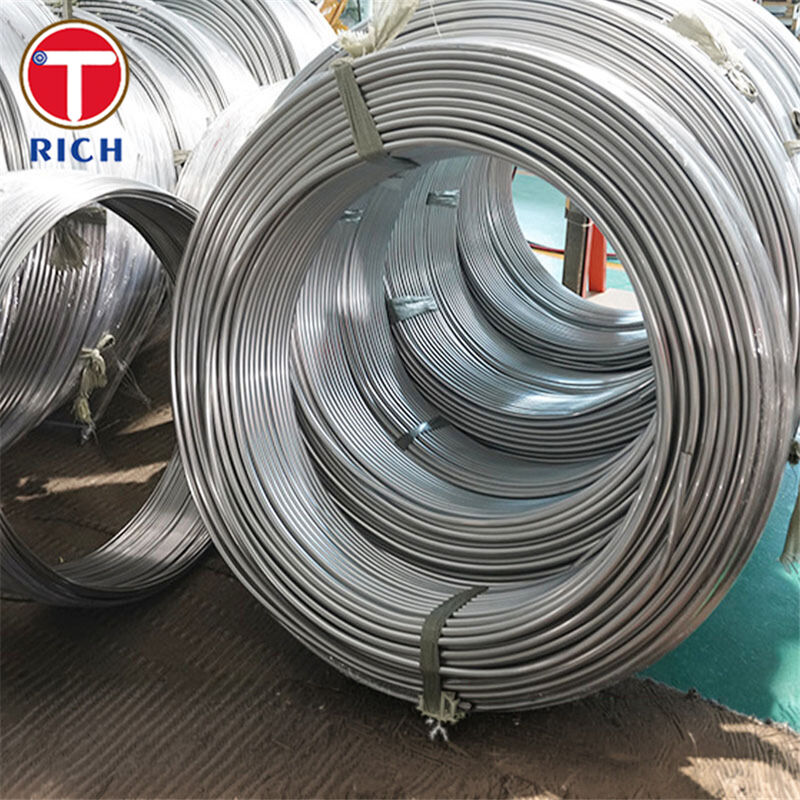

Поставка формы: доступны катушки (типичные) и прямые длины.
-
Внешний диаметр диапазона (ссылка из таблицы допустимых отклонений): 3,18 мм до 88,90 мм.
-
Толщина стенки (показаны общие диапазоны толерантности J526): номинальные диапазоны 0,64-2,5 мм с определенными толеранциями по диапазонам толщины.
-
Размерные допустимые отклонения (примеры из SAE J526):
-
Толерантность OD варьируется от ±0,05 мм (3,18 мм OD) до ±0,23 мм (76,2 ∼88,9 мм OD).
-
Толерантность стенки варьируется в зависимости от номинальной полосы стенки (например, от ±0,08 до ±0,20 мм в зависимости от диапазона толщины).
-
-
Прямость (прямые длины): 1,0 мм на 1000 мм длины (если от этого не исключено); не применяется к продуктам с катушками.
-
Испытательная основа (типичная для данного класса): обычно выполняется по процедурам испытаний SAE (например, испытания на прочность/тяжёлость и испытания, связанные с формированием).
Ключевые особенности
-
Одностенная конструкция ERW с контролируемой внешней поверхностью после сварки для маршрутизации и сборки.
-
Предназначен для практической изготовления: изгиба, гранулирования, формования, и сварки сфокусированного качества.
-
Пригодный для катушек источник поддерживает автоматизированное формирование труб, вырезание по длине и высокопроизводительные производственные линии.
Наши преимущества (решены 3 основные проблемы покупателей)
-
Контроль риска возникновения взрывов и утечек (основная проблема тормозных линий)
-
Мы четко указываем SAE J526 и выделяем его ограничение на одноразовые сигналы спереди, чтобы не допустить неправильных характеристик.рекомендуем сопоставить метод трубки + установки + флакера со стандартом транспортного средства (двойной флакер / пузырь флакер в зависимости от ситуации).
-
-
Варианты защиты от коррозии для реальных дорожных условий
-
Мы можем поддерживать коррозионно-устойчивые стратегии поверхности (например,цинк плюс органические покрытия, такие как ПВФ/нейлон/эпоксид) в зависимости от вашей цели долговечности и требований к формованию.
-
-
Устойчивость измерений для автоматизированного формирования и сборки
-
Соответствующие толерантности OD/стены уменьшают изменчивость вспышек, проблемы с креплением и переработку.который необходим для стабильной обработки больших объемов и контроля качества.
-
Химический состав
| Степень / отметка | Стандартная ссылка | В | Да, да. | Мн | П | S |
|---|---|---|---|---|---|---|
| UNS G10080 | SAE J526 | ≤ 0.10 | 0.07 ‰0.60 | 0.30-0.50 | ≤ 0.03 | ≤ 0.05 |
| Г10100 ООН | SAE J526 | 0.08 ‰0.13 | 0.07 ‰0.60 | 0.30-0.60 | ≤ 0.03 | ≤ 0.05 |
| DC01 (1.0330) | EN 10130 | ≤ 0.12 | — | ≤ 0.60 | ≤ 0.045 | ≤ 0.045 |
| SPCD | JIS G 3141 | ≤ 0.12 | — | ≤ 0.50 | ≤ 0.040 | ≤ 0.040 |
| Q195 | GB/T 700 | ≤ 0.12 | ≤ 0.30 | ≤ 0.50 | ≤ 0.035 | ≤ 0.040 |
Механические свойства
| Степень / отметка | Доход / Доказательство | Прочность на растяжение | Удлинение | Твердость |
|---|---|---|---|---|
| трубка SAE J526 (например: UNS G10080) | ≥ 170 МПа | ≥290 МПа | ≥14% (50 мм) | ≤ 65 (HR30T) |
| трубка SAE J526 (например: UNS G10100) | ≥ 170 МПа | ≥290 МПа | ≥14% (50 мм) | ≤ 65 (HR30T) |
| DC01 (1.0330), EN 10130 | 140 ‰ 280 МПа | 270 ‰ 410 МПа | ≥28% | HB 85 ¢120 |
| SPCD, JIS G 3141 (показана полоса 0,60-1,1 мм) | ≤ 240 МПа (информационный предел) | ≥ 270 МПа | ≥38% | Не уточняется |
| Q195, GB/T 700 | 195 МПа (≤16 мм) / 185 МПа (16 ∼60 мм) | 315 ≈ 430 МПа | 33% (Ø≤40 мм) | Не перечислено |
Применимые стандарты
-
SAE: SAE J526 (ERW одностенные низкоуглеродистые стальные трубы; свернутые/прямые; сфокусированные на формировании).
-
ASTM: ASTM A513/A513M (механические трубы ERW; часто упоминаются для сопоставимых семейств сварных механических труб).
-
EN: серия EN 10305 (точные трубы; например, сварные холоднотянутые трубы для гидравлических/пневматических систем).
-
ГОСТ: ГОСТ 10704 / ГОСТ 10705 (продольносварные стальные трубы)
-
JIS: JIS G 3454 (углеродистые стальные трубы для службы под давлением; упоминается в списке соответствующих документов SAE J526).
-
GB: GB/T 3639 (точные стальные трубы, используемые в механических/гидравлических/автомобильных компонентах; широко используются в китайских цепочках поставок).
Области применения
Основная промышленность: Автомобильные системы проводников жидкости (связанные с тормозами/гидравлическими маршрутами), а также общее гидравлическое, холодильное и аналогичное использование труб под давлением.
Примечание:
-
Гидравлическая прокладка трубки тормоза и сцепления, при которой конструкция системы соответствует требованиям SAE J526
-
Общие автомобильные жидкостные линии, гидравлические схемы и агрегаты, требующие изгиба/образования и постоянных допустимых отклонений
Если вы разделяете требуемую OD × стенку, тип факела (двойной/пузырь), цель покрытия и стандарт рынка назначения,Я могу сформировать готовый к закупкам лист данных и контрольный список, чтобы соответствовать вашим чертежам и ожиданиям PPAP / MTC.
Вопрос: Вы торговая компания или производитель?
А: производитель, также может заниматься торговлей.
Вопрос: Сколько времени у вас на доставку?
О: В общем, это 10-15 дней, если товары находятся на складе, или это 30-40 дней, если товары не находятся на складе,
Это зависит от количества.
Вопрос: Вы предоставляете образцы? бесплатно или дополнительно?
О: Да, мы могли бы предложить образец бесплатно, но нужно оплатить стоимость груза.
Вопрос: Каковы ваши условия оплаты?
О: Оплата <=2000USD, 100% заранее. Оплата>=2000USD, 30% T/T заранее, баланс перед отправкой.
Если у вас есть другие вопросы, пожалуйста, свяжитесь со мной.
-
