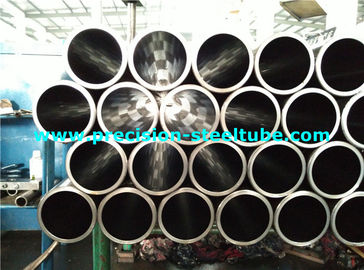

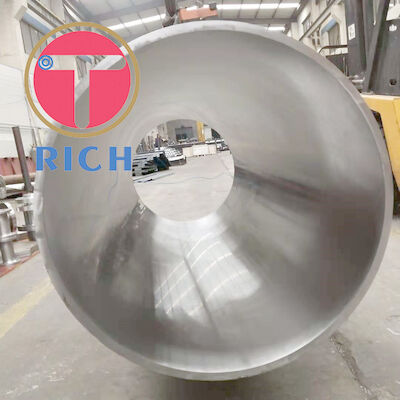

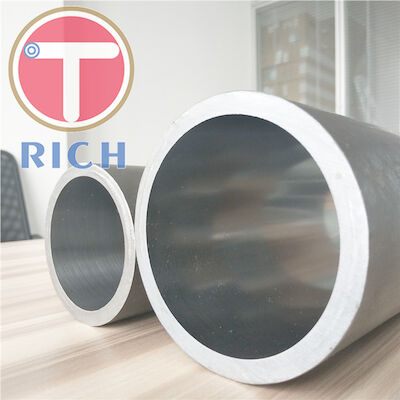

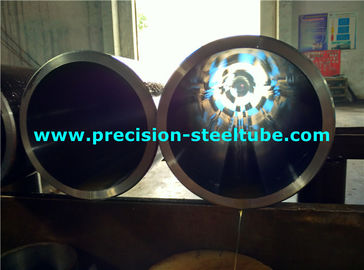

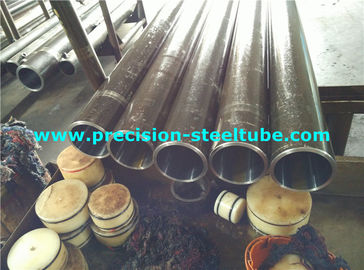

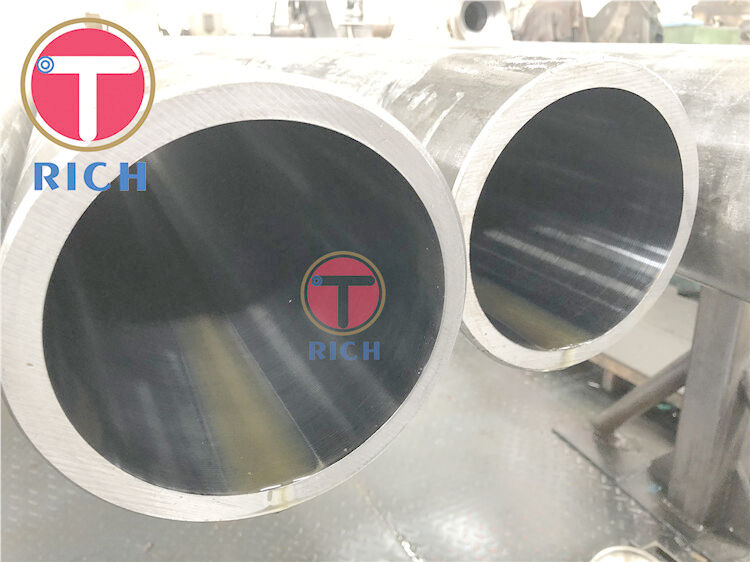

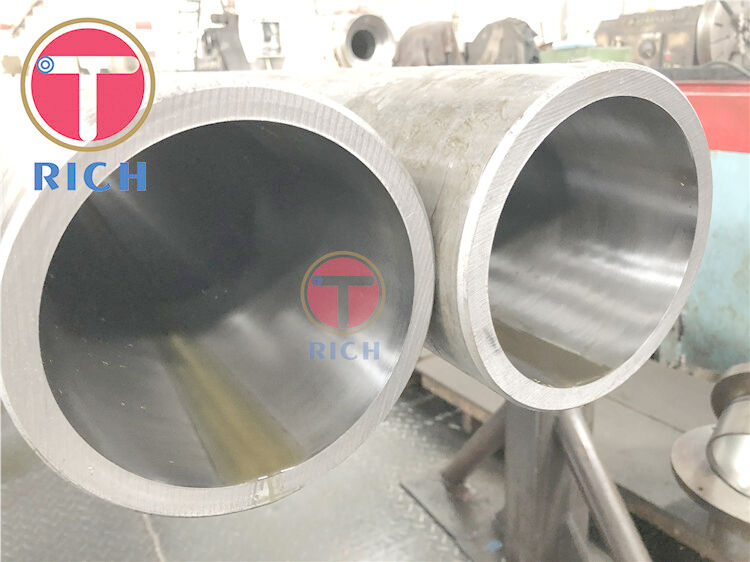

Прочный телескопичный цилиндр холодный - вычерченная безшовная трубка OD 120-400mm

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO 9001-2008 ISO14001 TS16949 DNV

Тип::

Трубка гидравлического цилиндра

Материал::

20#、 E355、 27SiMn、 25Mn、 Q345D、 Q345B、 45#

O.D.:

40-400mm

W.T.:

≥5mm

Метод::

Холодная притяжка

Сплав или не::

Не-сплав

Длина:

До 12000mm согласно требованию к клиента

Место происхождения:

Чжэцзян, Китай (материк)

Поверхностное покрытие:

Как клиент необходимый

Упаковывая детали:

смажьте предохранение в пачках или в коробках коробки или деревянных коробках

Поставка способности:

6000MT/month

Выделить:

Описание продукта

Прочная телескопическая цилиндровая холоднонатянутая бесшовная трубка OD 40-400 мм

Материал:20#,45#,Q345B,Q345D,25Mn,27SiMn,E355

Пневматическая цилиндровая трубка				Гидравлическая цилиндровая трубка
ИД мм	ОД мм	Толщина (мм)	Единичная масса (kg/m)	ИД мм	ОД мм	Толщина (мм)	Единичная масса (kg/m)
90	100	5	11.71	50	60	5	6.78
				50	63	6.5	9.06
100	110	5	12.95	50	65	7.5	10.63
				50	70	10	14.8
125	135	5	16.03	56	66	5	7.52
				60	70	5	8.01
140	152	6	21.6	60	73	6.5	10.66
				60	80	10	17.26
150	160	5	19.11	63	76	6.5	11.14
				63	80	8.5	14.99
160	170	5	20.34	63	83	10	18
				65	75	5	8.63
160	172	6	24.56	65	80	7.5	13.41
				70	80	5	9.25
180	194	7	32.28	70	83	6.5	12.26
				70	86	8	15.39
200	214	7	35.73	70	90	10	19.73
				75	90	7.5	15.26
200	216	8	41.03	75	95	10	20.96
				80	93	6.5	13.87
200	219	9.5	49.08	80	95	7.5	16.18
				80	100	10	22.19
250	266	8	50.9	80	102	11	24.68
				80	108	14	32.45
250	273	11.5	74.16	85	98	6.5	14.67
				85	100	7.5	17.11
300	320	10	76.45	85	105	10	23.43
				90	102	6	14.2
320	340	10	81.38	90	105	7.5	18.03
				90	108	9	21.97
400	426	13	132.4	90	110	10	24.66
				90	114	12	30.18

Высокоточная стальная труба, протянутая холодом, используемая для гидравлического цилиндра и пневматического цилиндра

Гидравлическая цилиндровая трубка				Гидравлическая цилиндровая трубка
ИД мм	ОД мм	Толщина (мм)	Единичная масса (kg/m)	ИД мм	ОД мм	Толщина (мм)	Единичная масса (kg/m)
100	115	7.5	19.88	140	178	19	74.5
100	118	9	24.19	150	168	9	35.29
100	121	10.5	28.61	150	170	10	39.46
100	127	13.5	37.79	150	175	12.5	50.09
110	127	8.5	24.84	150	180	15	61.03
110	130	10	25.59	160	180	10	41.92
110	133	11.5	34.46	160	184	12	50.9
110	140	15	46.24	160	188	14	60.07
115	131	8	24.27	160	190	15	64.73
115	135	10	30.83	160	194	17	74.2
115	138	11.5	35.87	170	203	16.5	75.88
115	140	12.5	39.3	175	194	9.5	43.22
120	135	7.5	23.58	180	200	10	46.85
120	140	10	32.06	180	203	11.5	54.31
120	142	11	35.54	180	210	15	72.13
120	146	13	42.64	180	214	17	82.59
125	140	7.5	24.51	180	219	19.5	95.93
125	146	10.5	35.09	200	225	12.5	65.5
125	148	11.5	38.71	200	230	15	79.53
125	150	12.5	42.38	200	235	17.5	93.86
125	152	13.5	46.11	200	245	22.5	123.45
125	156	15.5	53.7	220	250	15	86.93
125	159	17	59.53	220	273	26.5	161.09
130	152	11	38.25	250	280	15	98.02
130	156	13	45.84	250	299	24.5	165.84
130	160	15	53.64	280	325	22.5	167.84
135	160	12.5	45.47	280	351	35.5	276.2
140	160	10	36.99	300	351	25.5	204.68
140	163	11.5	42.96	300	377	38.5	321.38
140	166	13	49.05	320	351	15.5	128.24
140	168	14	53.17	320	377	28.5	244.93

Размер трубки в дюймах (единица, : дюйм)

Идентификация	1 1/2 дюйма.	2"	2 1/2 дюйма	3 "	Три с половиной дюйма
Идентификация	4 дюйма	5 дюймов	6 дюймов	/	/

Трубки холодного притяжения для телескопических цилиндров

Сварные стальные трубы холодной затягивания					EN10305-2
Уровень и состояние					E355+SR
Ю.С.					≥540N/mm²
Т.С.					≥ 640N/mm²
Процент похвалы					≥15%
Значение воздействия					≥27 J ((-20°C,101055)
Твердость ИД					HB180-210
Идентификация грубости					≤ 1,2 мм
ОД грубость					≤ 3,2 мм
Концентричность					≤ 2%
Овальность					≤ 0,2 мм
Прямость					≤ 0,3 мм/м
НДТ					ET+UT
