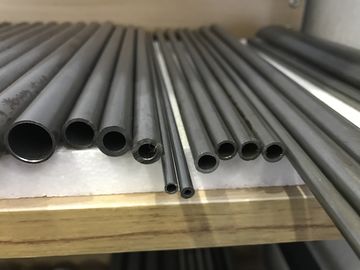

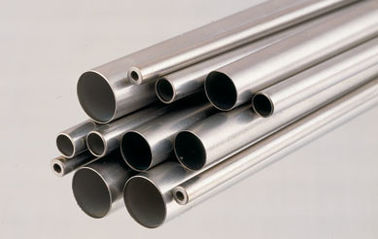

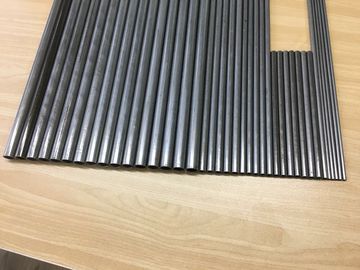

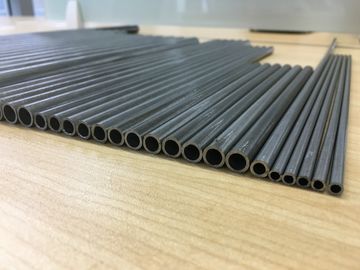

SAE J526 UNS G10080/UNS G10100 холодное - нарисованный сварил низкоуглеродистый стальной одностеночный трубопровод
Детали продукта
труба точности безшовная
,трубы и пробки точности
SAE J526 UNS G10080 / UNS G10100 Холодносварная низкоуглеродистая сталь SСтены и стены Трубки
SAE J526 сварные одностенные трубы из низкоуглеродистой стали, предназначенные для автомобильной промышленности, холодильной промышленности, гидравлики и других аналогичных применений, требующих труб качества, подходящего для изгиба, сжигания,козырькиФормирование и сварка.
Технический стандарт: SAE J526.
Толщина стенки:0.5-15 мм
Диаметр:1-100 мм
Длина:Максимальная длина 12000 мм, по запросу клиента
Применение:Общие автомобильные, холодильные, гидравлические и другие аналогичные приложения
Материал /Уровень:UNS G10080 или UNS G10100
Способ производства:
Труба должна быть изготовлена из одной стальной полоски, сформированной в трубчатую форму, краины которой соединены и запечатаны соответствующим процессом сварки.После сваркиthe bead shall be removed from the outside to provide a smooth round surface and the tubing shall be processed in such a manner as to produce a finished product which meet all requirements of this document.Обычно этот тип труб доступен как в виде катушек, так и в виде прямых труб.
| Качество стали и химический состав | |||||
| Стальная категория | В | Да, да. | Мн | П | S |
| максимум | максимум | максимум | максимум | максимум | |
| UNS G10080 | 0.1 | 0.07-0.6 | 0.30-0.50 | 0.03 | 0.05 |
| Г10100 ООН | 0.08-0.13 | 0.07-0.6 | 0.30-0.60 | 0.03 | 0.05 |
| Механические требования | |
| Свойства | Ценности |
| Прочность нагрузки, мин (0,2% смещения) | 170 МПа |
| Прочность на тягу, мин | 290 МПа |
| Удлинение в 50 мм | 14% мин |
| Твердость (по шкале Rockwell 30 T), максимум | 65 |

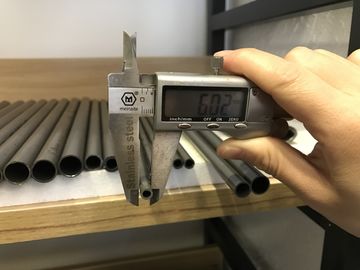

| Размеры труб и допустимые отклонения | |||||
| Даш Размер | Номинальный Трубки Слишком много мм | На улице Диаметр (2) Основные мм | На улице Диаметр (2) Толерантность ± мм | Стены Толщина (3) основной мм | Стены Толщина (3) Толерантность ± мм |
| −2 | 3.18 | 3.18 | 0.05 | 0.64 | 0.13 |
| −3 | 4.76 | 4.76 | 0.08 | 0.71 | 0.13 |
| −4 | 6.35 | 6.35 | 0.08 | 0.71 | 0.08 |
| −5 | 7.94 | 7.92 | 0.08 | 0.71 | 0.08 |
| −6 | 9.53 | 9.53 | 0.08 | 0.71 | 0.08 |
| −7 | 11.11 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.89 | 0.09 |
| −9 | 14.29 | 14.27 | 0.10 | 0.76 | 0.08 |
| −10 | 15.88 | 15.88 | 0.10 | 0.89 | 0.09 |
1Другие размеры могут быть определены по соглашению между поставщиком и пользователем.
2Фактический наружный диаметр должен быть средним от максимального и минимального.
наружные диаметры, определенные в любом поперечном сечении трубы.
3Перечисленные допуски представляют собой максимально допустимое отклонение в любой точке.
4Для промежуточной толщины стенки допустимость для следующей более тяжелой толщины стенки
применяются.
Состояние конца трубы
Трубы будут производиться с использованием обычных методов резки на мельнице, включая, но не ограничиваясь, однорезкие концы, двурезкие концы, резку с пилой и концы с вращающейся резкой.Следует следить за минимизацией искажений концов труб.Конец, требующий дальнейшей обработки, будет согласован между производителем и покупателем труб.
Поверхностная отделка
Недостатки поверхности, такие как следы от обработки, следы от штамповки, or shallow pits shall not beconsidered injurious defects provided such imperfections are not detrimental to the function of the tubing andthese imperfections are within the tolerances specified for diameter and wall thicknessУдаление таких поверхностных недостатков не требуется.Небольшое заварка и брызги на внутренней поверхности должны быть допустимы, но должны быть сведены к минимуму в соответствии с надлежащей практикой сварки.Специальные требования к сварочным билам должны быть согласованы в момент покупки.
Соответствующий стандарт: SAE J1677- Испытания и процедуры низкоуглеродистой стали и медной никелевой трубы SAE
Испытание изгиба- СЭЕ J16775.3
Испытание на давление- СЭЕ J16775.8
Неразрушающее электрическое испытание- СЭЕ J16775.9
Испытание сглаживания- СЭЕ J16775.1
Испытание расширения- СЭЕ J16775.4
Испытание на протяженность- СЭЕ J16775.7
SAE J409-Анализ продукта ∆Предполагаемые изменения от специфицированного химического анализа нагрева или литья стали
Справочные стандарты:
SAE J514 Фитинги для гидравлических труб
SAE J516 Фитинги гидравлических шлангов
SAE J533 Флеры для труб
SAE J1065 ◄Нагрузочные нормы для гидравлических труб и фитингов
SAE J1290 Автомобильная гидравлическая тормозная система Метическое соединение труб
Запятая для лица SAE J1453 O-Ring
SAE J1677 Пробы и процедуры для низкоуглеродистой стали и медных никелевых труб SAE
-
