Ферритное / аустенитное сплав швейной стальной трубы полировки поверхности 3.2 - 127 мм ОД
ASTM A213/A213M-18 бесшовные ферритовые и аустенитовые трубы из сплава стали предназначены для под давлением теплопередачи, где размерная стабильность, чистота внутренней поверхности,и надежных материалов повышенной температурыВ этой категории наиболее часто указанные австенитные сорта включают TP304, TP304L, TP316L, TP321, и TP347H, охватывающие общие теплообменники, сварные низкоуглеродные службы,содержащие хлорид средыASTM A213/A213M-18 охватывает бесшовные трубы для котлов, сверхнагревателей и теплообменников, с типичными поставляемыми размерами, простирающимися до 127 мм наружного диаметра и 0.4-12толщина стенки 0,7 мм; все аустенитные сорта поставляются в термообработанном состоянии.
Спецификации
| Положение |
Описание |
| Материал |
Бесшовная стальная труба из ферритового / аустенитового сплава |
| Стандартный |
ASTM A213 / A213M-18 |
| Типичные классы |
TP304, TP304L, TP316L, TP321, TP347H |
| Внешний диаметр |
3.2-127 мм |
| Толщина стены |
00,4-12,7 мм |
| Длина |
1-12 м, доступны индивидуальные длины резки |
| Диапазон допустимости |
Согласно ASTM A1016/A1016M и условиям заказа; типичная холодноочищенная толерантность OD: 6-30 mm: +0,15 / -0,20 mm, более 30-50 mm: ±0,30 mm, более 50 mm: ±0,75%D; горячеочищенная толерантность OD:до 140 мм: ±1,25%D, более 140 мм: ±1,0%D |
| Прямая |
Коммерческая прямость или специальная прямость по запросу |
| Состояние поверхности |
Доступная полированная, маринованная или термически обработанная поверхность мельницы; требуется поверхность для проверки без мелких отложений |
| Тепловая обработка |
Аустенитные сорта раствор отжигается / обрабатывается раствором, затем быстро охлаждается; типичная минимальная температура тепловой обработки составляет 1040 °C для TP304, TP304L, TP316L и TP321 и 1100 °C для TP347H |
| Маршрут производства |
Без швов; горячая или холодная отделка, в зависимости от требований измерений и поверхности |
| Варианты тестирования |
Гидростатическое испытание или неразрушающее электрическое испытание на каждой трубе |
Основные характеристики
- Широкий охват размеров для технологического оборудования
Типичный диапазон поставки3.2-127 мм ОДс0.4 - 12.7 мм стены, подходящий для компактных узлов из оболочек и труб, а также для более крупных котлов и сверхнагревателей.
- Теплообработанная аустенитная конструкция для стабильной эксплуатации
ASTM A213 требует, чтобы были поставлены аустенитовые сортав теплообработанном состоянииСтандартные минимальные температуры обработки раствора обычно1040 °Cдля TP304, TP304L, TP316L и TP321, в то время какTP347H требует 1100 °C после холодной обработки.
- Механическая база, подходящая для труб для теплопередачи под давлением
Минимальные значения протяженности/выносливости/удлинения по ASTM A213:
TP304: 515 / 205 / 35%,
TP304L: 485 / 170 / 35%,
TP316L: 485 / 170 / 35%,
TP321: 515 / 205 / 35%,
TP347H: 515 / 205 / 35%.
- Установка коррозии и температуры по классу
TP316L содержит20,0-3,0% MoУлучшение устойчивости к коррозии в ямах и трещинах по сравнению со стандартными сортами 18-8;TP321 и TP347/347H - это стабилизированные сорта, предназначенные для снижения риска сенсибилизации после воздействия в диапазоне осадков карбида.; TP347H специально используется там, где требуется более высокая прочность ползания выше537 °C / 1000 °F.
Наши преимущества
Беспокойство: как контролировать сенсибилизацию и межзернистую коррозию в сварных или термоциклических трубах?
Для сварных конденсаторов и обменников,TP304L / TP316Lуменьшить риск осадков карбидов за счет низкого содержания углерода.TP321иTP347Hобеспечивают стабилизацию химического состава; 347/347H особенно хорошо известен своей высокой стойкостью к межзернистой коррозии после воздействия427-816 °C, и 347H добавляет более высокую прочность ползания для более горячей службы.
Вопрос: Как вы обеспечиваете измерение контроля и надежность инспекции на тонкостенных бесшовных трубках?
Для более узкого измерения мы рекомендуемхолодноочищенный бесшовный маршрутКаждая трубка может быть поставлена сгидростатическое испытание или неразрушающее электрическое испытание, что особенно важно для котлов, нагревателей и обменников, где риск утечки неприемлем.
Тревога: Какой класс лучше, когда среда содержит хлориды или когда рабочая температура высока?
Мы разделяем отбор по режиму отказа.TP316Lпредпочтительнее, потому что его2-3% молибденаУлучшает коррозионную устойчивость к отверстиям и трещинам.TP321иTP347HОни являются лучшим выбором, потому что стабилизированная химия и более высокая способность ползать повышают надежность под воздействием тепла.
Стандарты исполнения
| Стандартная система |
Краткое описание |
| ASTM / ASME |
ASTM A213 / ASME SA213: бесшовные трубы из ферритной и аустенитной сплавов стали для котлов, нагревателей и теплообменников |
| EN |
EN 10216-5: цепные трубы из нержавеющей стали для целей давления; обычно используемый европейский путь для эквивалентных австенитных сортов труб |
| ГОСТ |
ГОСТ 9941: цепные коррозионностойкие трубы из нержавеющей стали, широко используемые для промышленных и теплостойких применений |
| JIS |
JIS G3463: котлы и трубы для теплообменников из нержавеющей стали |
| ГБ |
GB/T 13296: цепные трубы из нержавеющей стали для котлов и теплообменников |
Область применения
Специфический продукт: трубная группа теплообменника из раковины и трубки для охлаждения конденсата в нефтеперерабатывающих заводах
Для этого типа продукции выбираются полированные бесшовные аустенитные трубы для улучшения чистоты, уменьшения удержания загрязнений,и поддерживать стабильные герметичные характеристики при непрерывном цикле температурыПри хлоридочувствительном или более коррозионном конденсате обычно предпочтительнее TP316L; при более высокой температуре на стороне пара может быть указан TP321 или TP347H.
Химический состав
| Уровень |
В |
Да, да. |
Мн |
П |
S |
КР |
Ни. |
Мо |
Ти |
Nb+Ta |
| TP304 |
≤ 0.08 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
18.0-20.0 |
8.0-11.0 |
- Я... |
- Я... |
- Я... |
| TP304L |
≤ 0.035 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
18.0-20.0 |
8.0-12.0 |
- Я... |
- Я... |
- Я... |
| TP316L |
≤ 0.035 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
- Я... |
- Я... |
| TP321 |
≤ 0.08 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
17.0-19.0 |
9.0-12.0 |
- Я... |
5×(C+N) до 0.70 |
- Я... |
| TP347H |
0.04-0.10 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
17.0-19.0 |
9.0-13.0 |
- Я... |
- Я... |
8хС к 1.10 |
Механические свойства
| Уровень |
Прочность на протяжение Min. |
Прочность нагрузки Min. MPa |
Удлинение минимум % |
Карость Макс. |
| TP304 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP304L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP316L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP321 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP347H |
515 |
205 |
35 |
192 HBW / 90 HRB |
Ссылка на эквивалентный класс
| Степень ASTM A213 |
Приблизительно. |
Приблизительно. |
Приблизительно. |
Приблизительно. |
| TP304 |
1.4301 / 1.4307 |
SUS304TB |
06Cr19Ni10 |
08X18H10 |
| TP304L |
1.4307 |
SUS304LTB |
022Cr19Ni10 |
03X18H11 |
| TP316L |
1.4404 |
SUS316LTB |
022Cr17Ni12Mo2 |
03X17H14M2 |
| TP321 |
1.4541 |
SUS321TB |
06Cr18Ni11Ti |
12X18H10T |
| TP347H |
1.4912 / 1.4550 семейная ссылка |
SUS347HTB |
07Cr18Ni11Nb |
08X18H12B Ссылка на семью |

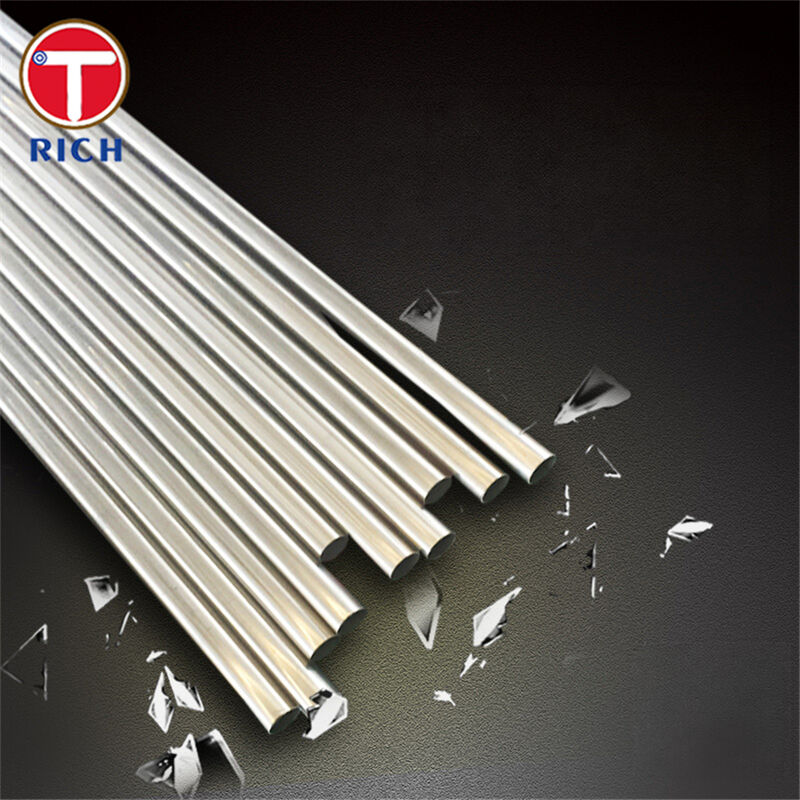

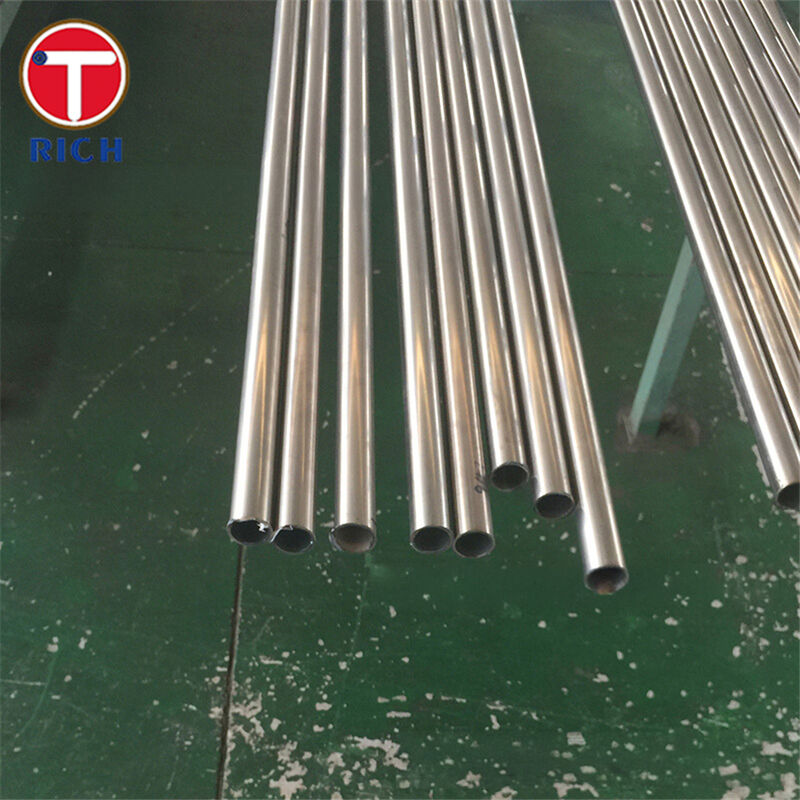

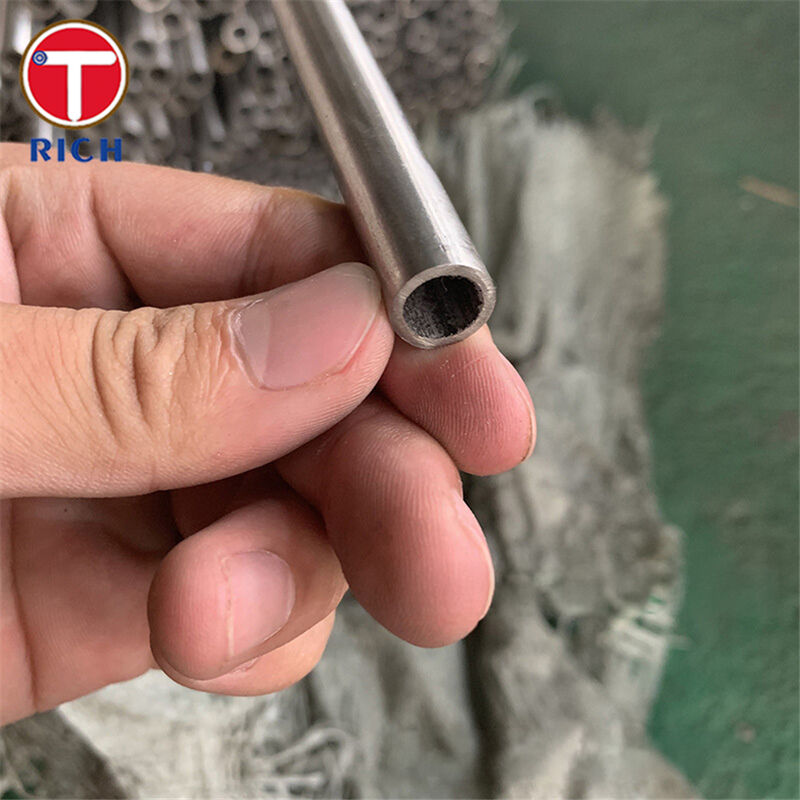

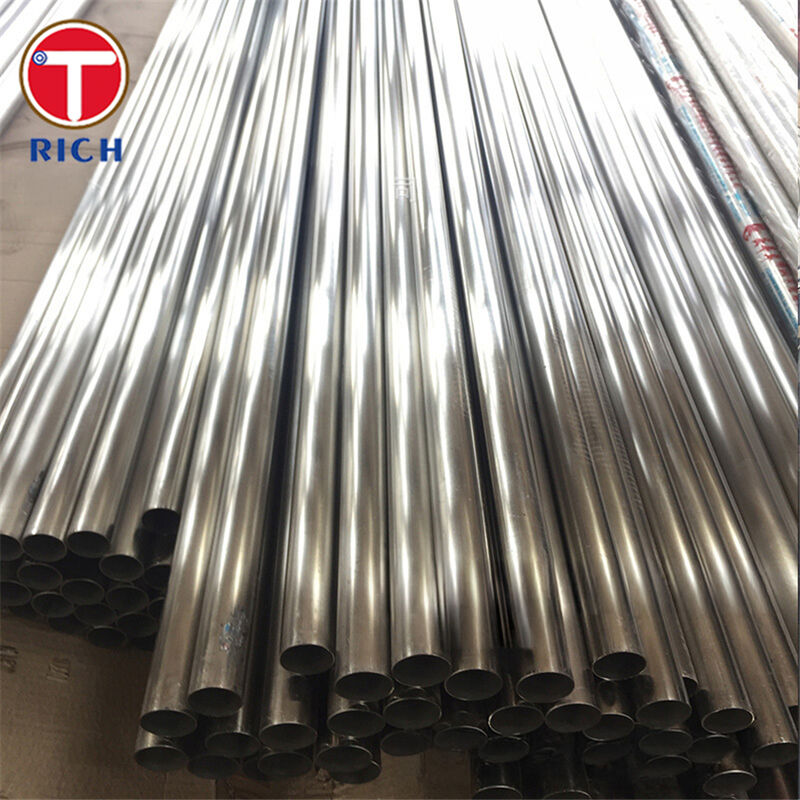

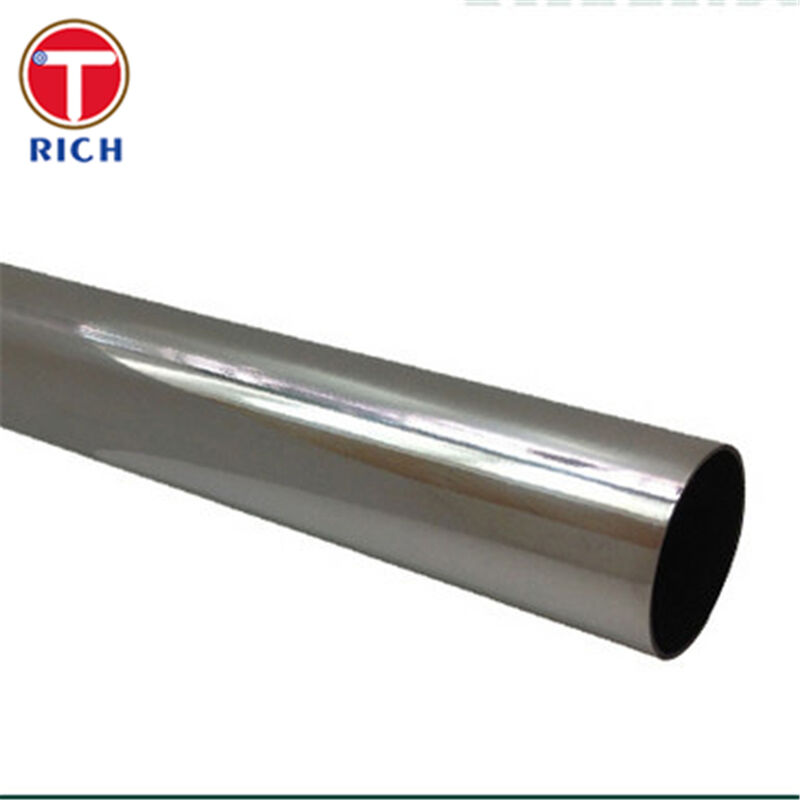

Галерея продуктов
