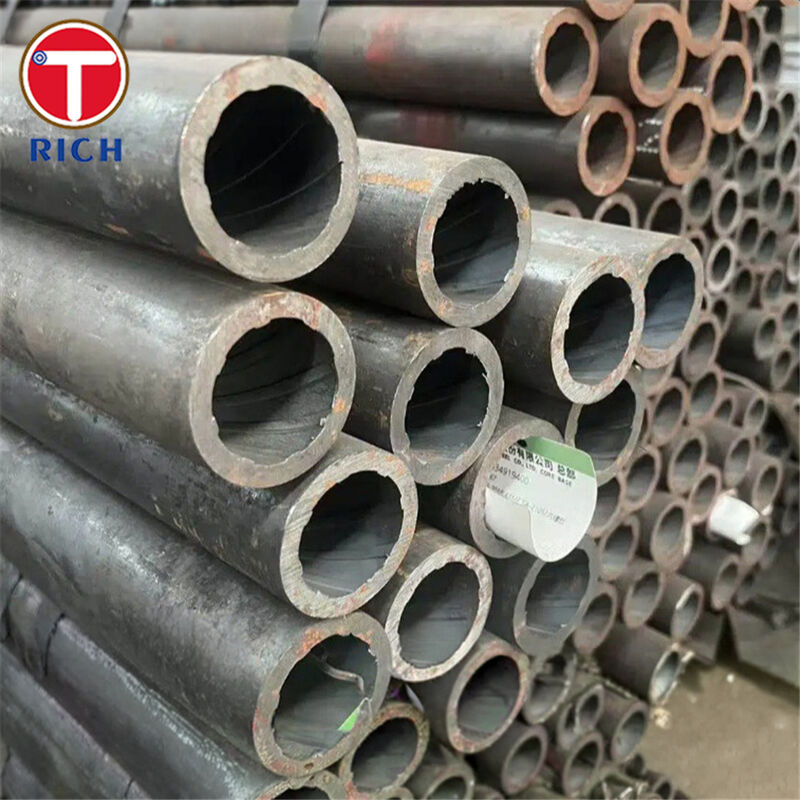

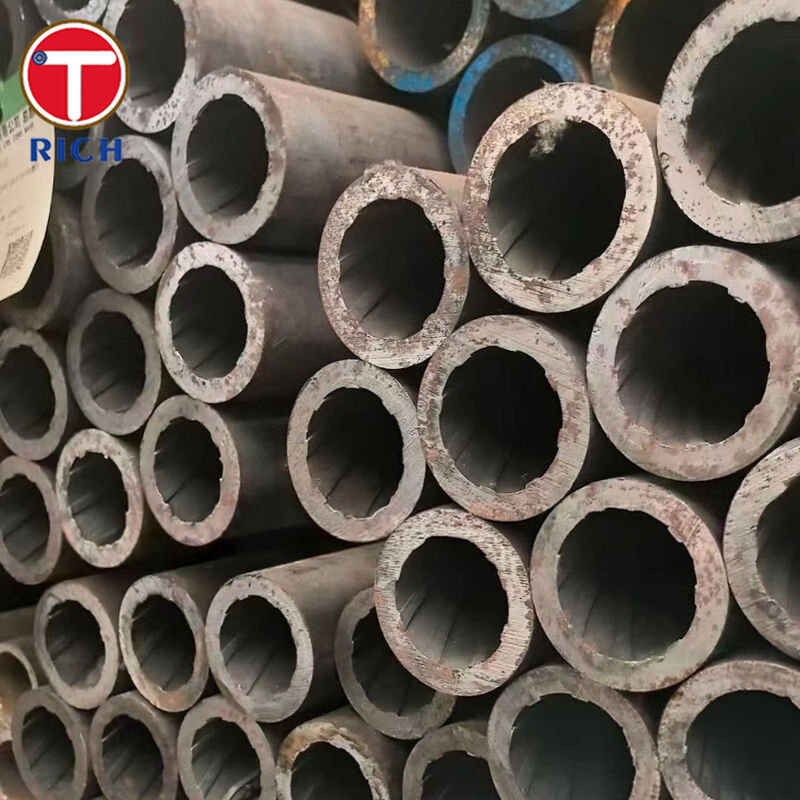

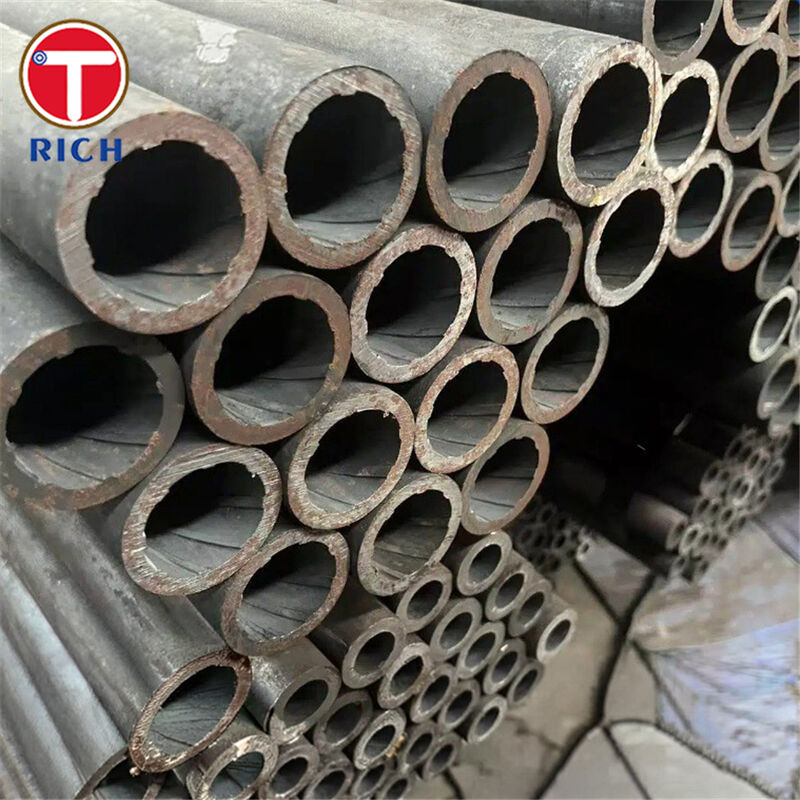

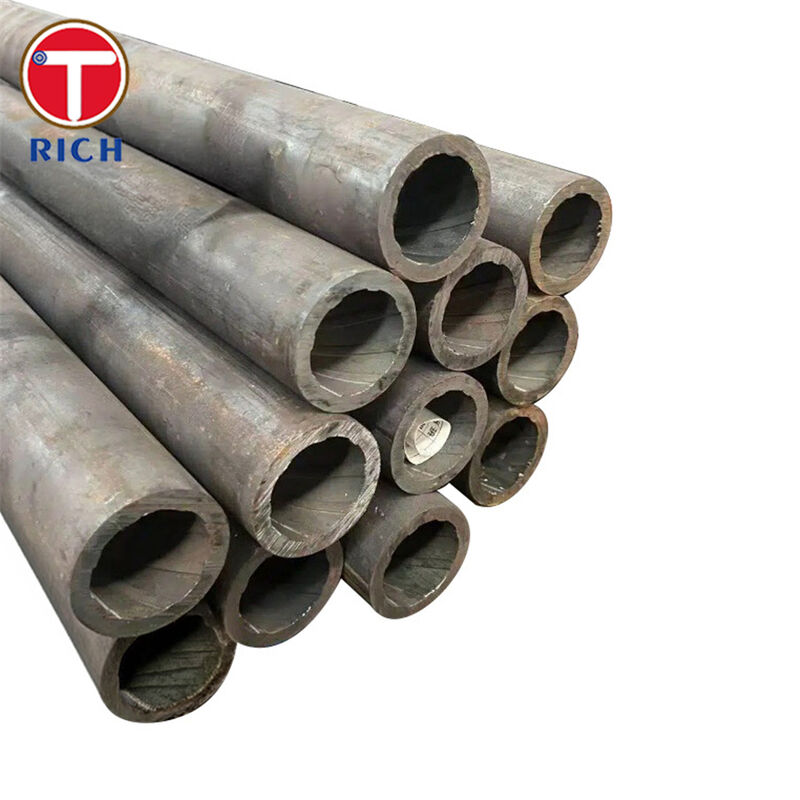

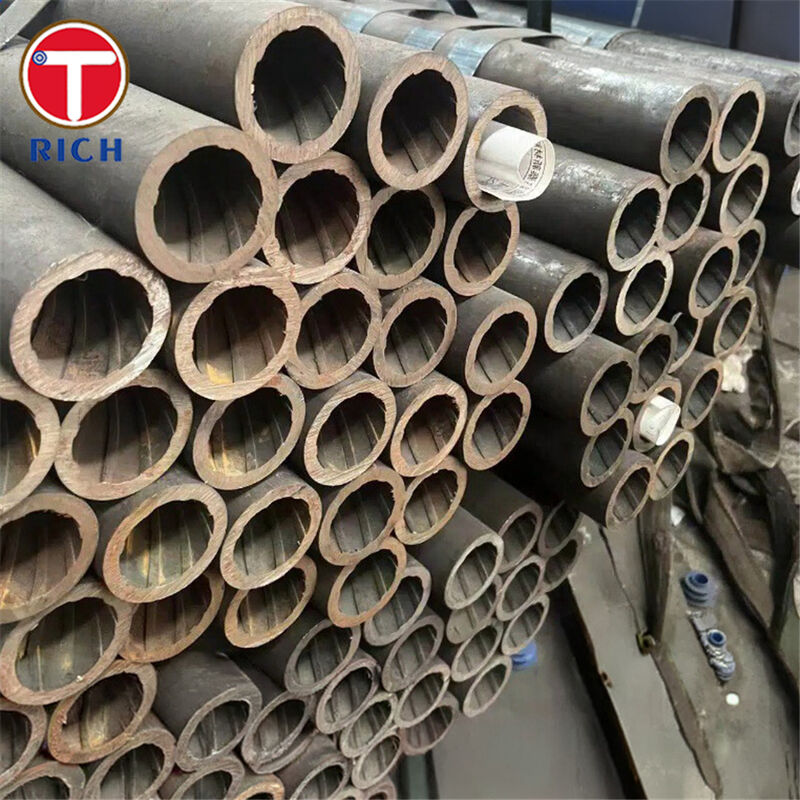

Труба с внутренней резьбой ASME SA213 класса T12 — бесшовная низколегированная труба для теплообменников

Обзор материала

ASME SA213 класса T12 (UNS K11562) представляет собой бесшовную низколегированную хромомолибденовую (Cr-Mo) стальную трубу, широко используемую для котлов, пароперегревателей и теплообменников, где требуются прочность при повышенных температурах и герметичность под давлением. Спецификация ASME SA-213 является кодовым принятием ASTM A213/A213M для таких применений бесшовных легированных труб.

Спецификации

• Форма поставки: Бесшовная труба с внутренней резьбой (обычно нарезается на концах трубы для соединения/сборки).

• Метод изготовления: Бесшовная, поставляется горячекатаной или холоднокатаной согласно спецификации.

• Типичный диапазон размеров (обычно поставляется по ASTM/ASME):

  • Диапазон внутреннего/наружного диаметра: от 1/8 дюйма (3,2 мм) внутреннего диаметра до 5 дюймов (127 мм) наружного диаметра (зависит от проекта)

  • Толщина стенки: 0,015–0,500 дюйма (0,38–12,7 мм)

• Резьба (настраиваемая):

  • Коническая внутренняя резьба NPT по ASME B1.20.1 (обычно для герметичных резьбовых соединений) с возможностью калибровки по пробкам "проход"/"не проход" по запросу.

  • Другие типы резьбы (например, BSPT/ISO) могут быть поставлены, если указано в заказе.

• Термическая обработка (типичные условия поставки, в зависимости от класса и заказа): полная или изотермическая закалка; нормализация и отпуск; или отжиг при субкритических температурах (обычно указывается для поставки труб SA213).

• Контроль и испытания (типичные для поставки труб): химический анализ, испытания на растяжение и твердость, а также контроль размеров/поверхности; могут быть указаны дополнительные неразрушающие испытания (например, вихретоковые/ультразвуковые/гидравлические).

• Дополнительные варианты обработки: U-образные изгибы, накатка ребер или другая обработка труб для теплообменников могут быть выполнены по чертежам.

Ключевые особенности

• Конструкция из низколегированной стали Cr-Mo обеспечивает стабильную работу во многих теплообменных процессах при повышенных температурах.

• Бесшовная конструкция минимизирует риски, связанные со сварными швами, при работе под давлением.

• Конфигурация внутренней резьбы обеспечивает более быструю сборку/разборку в конструкциях, ориентированных на техническое обслуживание (когда резьбовые соединения разрешены проектным кодексом).

• Соответствие требованиям, удобное для закупок в рамках стандартов ASME/ASTM со стандартными методами испытаний и маркировки.

Наши преимущества

1. «Как доказать, что это настоящая SA213 T12, полностью отслеживаемая до плавки/партии?»
   Мы обеспечиваем отслеживаемость по плавкам/партиям с четкой маркировкой труб, полными пакетами документации (сертификаты качества) и опциональным определением материала (PMI) и инспекцией третьей стороной. Для проектов, ссылающихся на общие требования к трубам (маркировка/испытания/инспекция), мы согласовываем поставку с применимыми общими требованиями, используемыми наряду со спецификациями продукта.

2. «Как снизить риск раннего выхода из строя теплообменных труб и незапланированных остановов?»
   Покупатели обычно уделяют внимание состоянию поверхности, контролю размеров и эффективности неразрушающего контроля, поскольку отказы труб часто возникают из-за локальных повреждений или коррозионных механизмов. Мы поддерживаем расширенные планы инспекции (вихретоковые/ультразвуковые испытания, проверка поверхности, картирование размеров) и помогаем подобрать класс/термообработку в соответствии с условиями эксплуатации (температура, среда, запас коррозии) для снижения распространенных причин отказа теплообменников.

3. «Будут ли внутренние резьбы надежно герметизировать, и как вы контролируете качество резьбы?»
   Резьбовые соединения чаще всего выходят из строя из-за неправильного конуса/зацепления, плохой практики калибровки или повреждений от многократной сборки. Мы можем изготавливать резьбы в соответствии с признанными стандартами (например, NPT по ASME B1.20.1), проводить контроль с помощью калибров "проход"/"не проход" и защищать резьбы колпачками и упаковкой для предотвращения повреждений при транспортировке, повышая надежность герметизации на месте.

Химический состав

Механические свойства

Стандарты исполнения

• ASTM / ASME: ASTM A213/A213M (спецификация продукта) и ASME SA-213/SA-213M (кодовое принятие); общие требования к трубам обычно ссылаются на ASTM A1016/A1016M.

• EN (общая аналогичная семья): EN 10216-2 (бесшовные трубы для работы под давлением), с 13CrMo4-5 (1.7335) часто упоминается как близкая европейская группа классов для работы при повышенных температурах Cr-Mo.

• ГОСТ (типичные системы бесшовных труб): ГОСТ 8732 (горячедеформированные бесшовные стальные трубы; свойства ссылаются на ГОСТ 8731) и ГОСТ 550-75 для труб высокого давления/высокой температуры в нефтехимической/нефтеперерабатывающей промышленности.

• JIS: JIS G 3462 (легированные стальные трубы для котлов и теплообменников; серия STBA включает классы Cr-Mo).

• GB: GB/T 5310-2023 (бесшовные стальные трубы и трубы для котлов высокого давления); часто упоминаемая аналогичная группа классов включает 12CrMoG в зависимости от правил эквивалентности проекта.

Области применения

• Энергетические и коммунальные котлы: трубы пароперегревателей/репарогревателей, экономайзерные контуры, линии высокотемпературной передачи.

• Системы теплообменников: кожухотрубные теплообменники, воздушные подогреватели, змеевики нагревателей (где низколегированная сталь Cr-Mo выбрана для температурных/давлений требований).

• Нефтехимия и нефтепереработка: технологические печи, трубопроводные узлы высокого давления, теплообменные пакеты в условиях повышенных температур.

• Удобные для обслуживания узлы: концы труб с внутренней резьбой используются там, где требуется быстрая установка, модульная замена или частая разборка (при условии одобрения проектным кодексом).

В: Вы торговая компания или производитель?

О: Производитель, также можем заниматься торговлей.

В: Как долго ваше время доставки?

О: Как правило, это 10-15 дней, если товары есть на складе, или 30-40 дней, если товаров нет на складе,

это зависит от количества.

В: Вы предоставляете образцы? Бесплатно или за дополнительную плату?

О: Да, мы можем предложить образец бесплатно, но вам нужно оплатить стоимость фрахта.

В: Каковы ваши условия оплаты?

О: Оплата≤2000 USD, 100% предоплата. Оплата>=2000 USD, 30% T/T предоплата, остаток перед отгрузкой.

Если у вас есть другой вопрос, пожалуйста, свяжитесь со мной.
