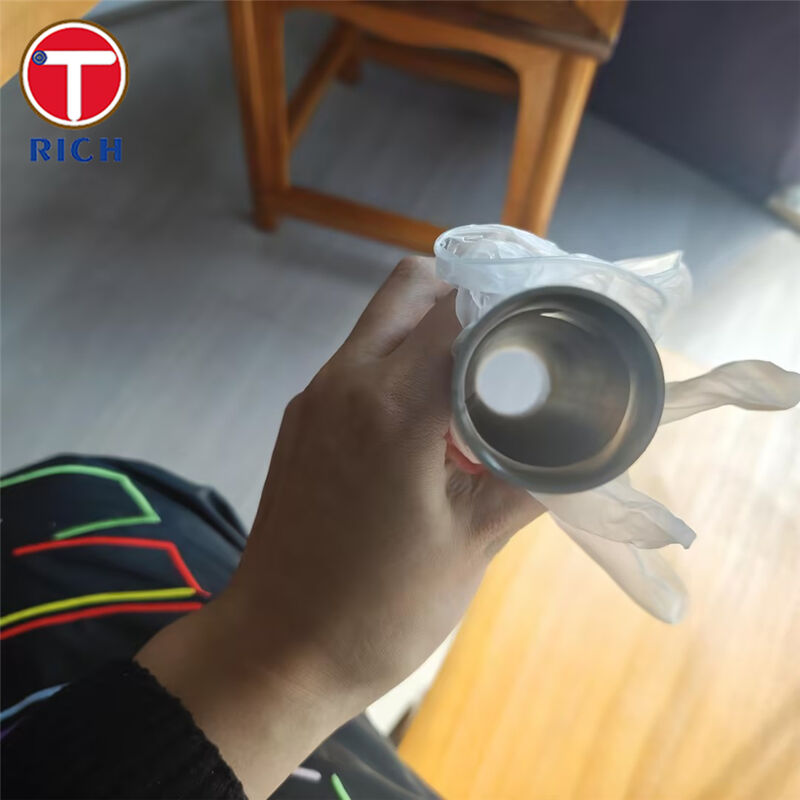

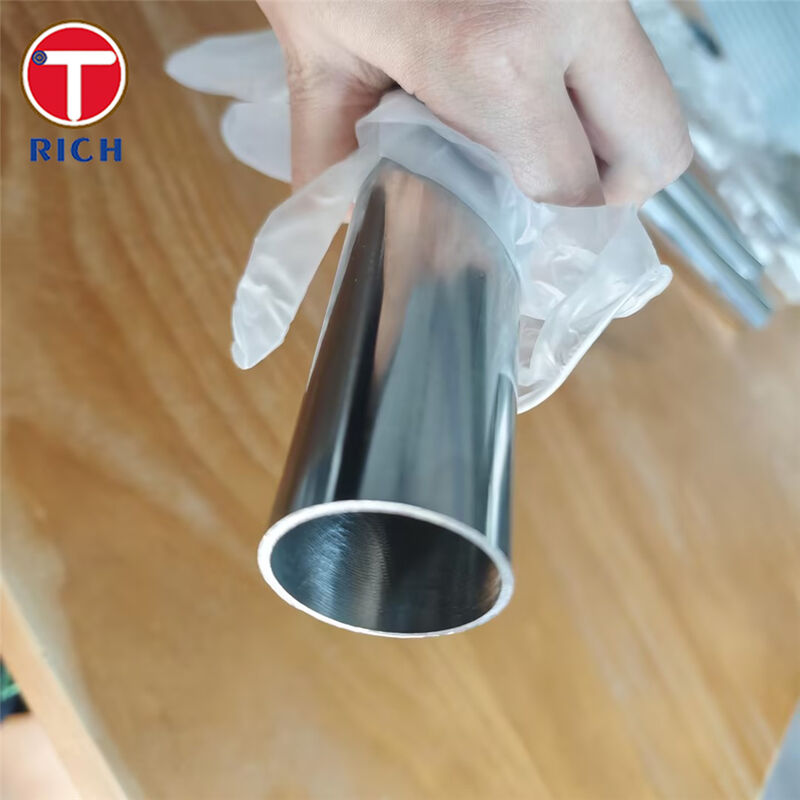

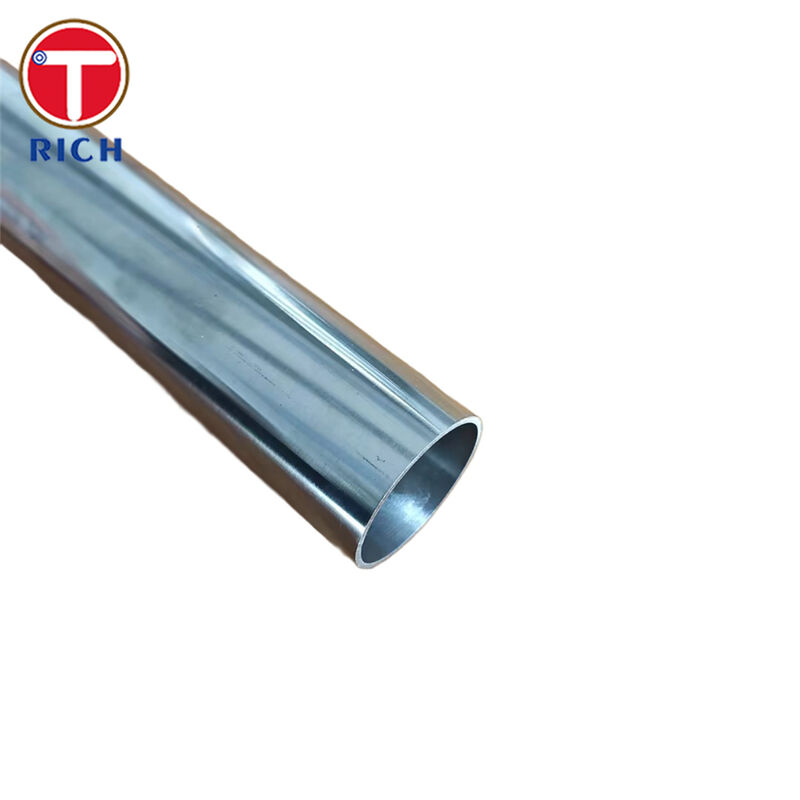

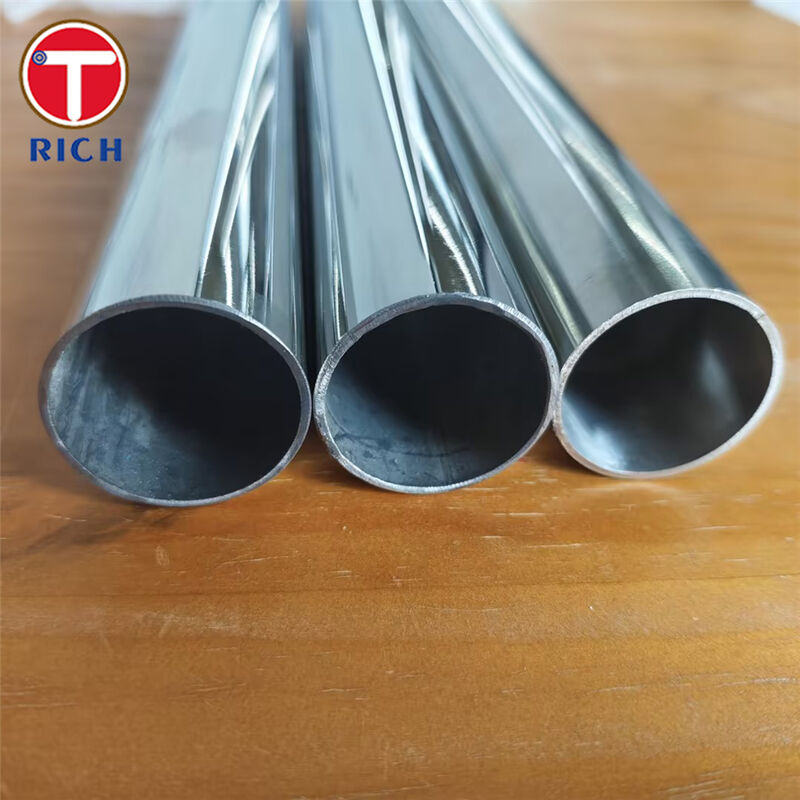

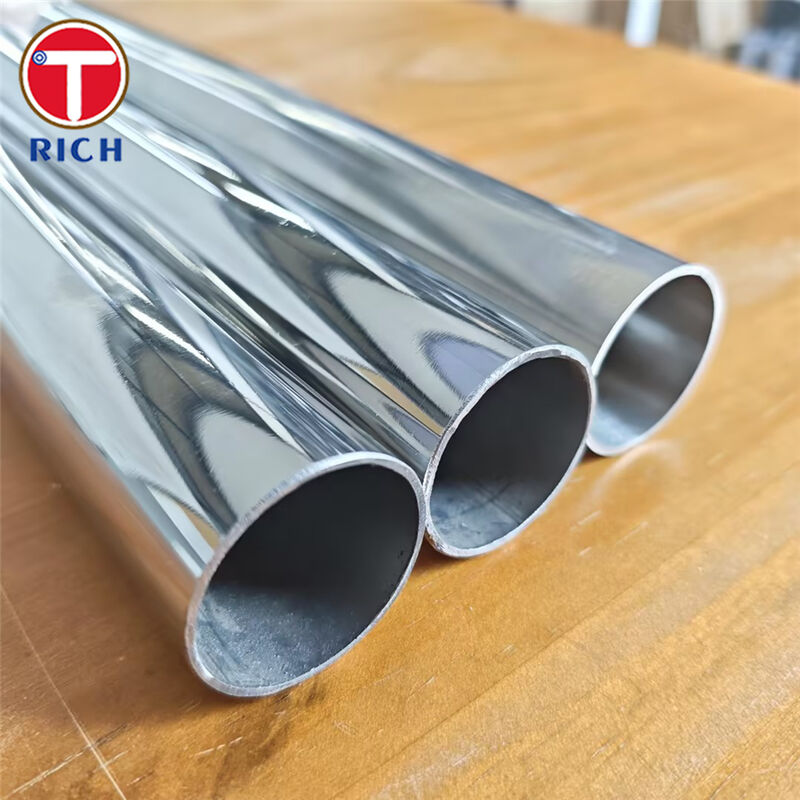

Прецизионно хонингованная труба из нержавеющей стали H8 для гидравлических цилиндров
Разработанная для гидравлических и пневматических конструкций, эта бесшовная хонингованная труба из нержавеющей стали обеспечивает идеально точный внутренний диаметр, гладкую внутреннюю поверхность и надежную коррозионную стойкость. Изготовленная из бесшовной нержавеющей трубы и прецизионно обработанная до внутреннего допуска H8, она обеспечивает надежное уплотнение, низкое трение и стабильное возвратно-поступательное движение в сложных промышленных условиях.
По сравнению с обычными трубами из нержавеющей стали, хонингованные трубы специально производятся для гидравлических цилиндров и приводов, где постоянство внутреннего диаметра, качество поверхности и точность размеров напрямую влияют на срок службы уплотнений, герметичность и эффективность работы. Доступная в различных марках, включая 304, 304L, 316, 316L и 321, она является практичным решением для гидравлического оборудования, подверженного воздействию влаги, моющих средств или агрессивных сред.
Материал
Этот продукт представляет собой бесшовную хонингованную трубу, разработанную для гидравлических цилиндров и пневматических приводов. Она изготовлена из коррозионностойкой бесшовной нержавеющей трубы, а затем прецизионно обработана по внутреннему диаметру для достижения гладкого внутреннего отверстия, точного контроля размеров и надежной совместимости с уплотнениями и поршнями.
Технические характеристики
- Процесс производства: Бесшовная труба из нержавеющей стали с прецизионной хонинговкой внутреннего диаметра
- Допуск внутреннего диаметра: H8
- Внутренняя отделка поверхности: Обычно Ra 0,2-0,4 мкм
- Состояние поставки: Бесшовная, термообработанная, нарезанная по длине, хонингованная внутренняя поверхность, подходящая для гидравлических цилиндров
- Варианты марок: 304, 304L, 316, 316L, 321
- Индивидуализация: Наружный диаметр, внутренний диаметр, толщина стенки, длина, допуск и отделка поверхности могут быть изготовлены в соответствии с требованиями проекта
Основные характеристики
- Прецизионно хонингованная внутренняя поверхность для повышения герметичности и плавности хода поршня.
- Бесшовная базовая труба для надежной устойчивости к давлению и структурной целостности.
- Высокая коррозионная стойкость для гидравлических систем, работающих во влажных, моющих или химически агрессивных средах.
- Высокая точность размеров для гидравлических цилиндров, гильз приводов и гидравлических узлов.
- Гибкий выбор материала как для общего назначения, так и для более сложных коррозионных сред.
Наши преимущества
1. Повышенная точность внутреннего диаметра для гидравлической герметизации
Внутренний допуск H8 обеспечивает контролируемый зазор между внутренним диаметром трубы, поршнем и уплотнительными элементами. Это повышает стабильность уплотнения, снижает трение и обеспечивает плавное движение цилиндра как в гидравлических, так и в пневматических системах.
2. Марки нержавеющей стали, соответствующие реальным условиям эксплуатации
Для стандартных промышленных сред марки 304 и 304L предлагают экономичное коррозионностойкое решение. Для сред, содержащих хлориды, морских или агрессивных моющих сред, марки 316 и 316L обеспечивают более высокую коррозионную стойкость. Марка 321 остается полезным вариантом, когда требуется стабильность при сварке и устойчивость к высоким температурам.
3. Бесшовная конструкция для надежной гидравлической производительности
Поскольку труба изготовлена из бесшовной нержавеющей стали, в зоне, воспринимающей нагрузку, отсутствует сварной шов. Это повышает структурную однородность и делает продукт надежным выбором для гидравлических цилиндров, пневматических приводов и прецизионных гидравлических систем.
Химический состав
| Марка |
UNS |
C |
Mn |
P |
S |
Si |
Cr |
Ni |
Mo |
Ti |
| 304 |
S30400 |
≤0,08 |
≤2,00 |
≤0,045 |
≤0,030 |
≤1,00 |
18,0-20,0 |
8,0-11,0 |
— |
— |
| 304L |
S30403 |
≤0,035 |
≤2,00 |
≤0,045 |
≤0,030 |
≤1,00 |
18,0-20,0 |
8,0-12,0 |
— |
— |
| 316 |
S31600 |
≤0,08 |
≤2,00 |
≤0,045 |
≤0,030 |
≤1,00 |
16,0-18,0 |
10,0-14,0 |
2,00-3,00 |
— |
| 316L |
S31603 |
≤0,035 |
≤2,00 |
≤0,045 |
≤0,030 |
≤1,00 |
16,0-18,0 |
10,0-15,0 |
2,00-3,00 |
— |
| 321 |
S32100 |
≤0,08 |
≤2,00 |
≤0,045 |
≤0,030 |
≤1,00 |
17,0-19,0 |
9,0-12,0 |
— |
5 × (C+N) мин, 0,70 макс. |
Механические свойства
| Марка |
Предел прочности на растяжение, мин (МПа) |
Предел текучести, мин (МПа) |
Относительное удлинение, мин (%) |
Твердость, макс. |
| 304 |
515 |
205 |
35 |
192 HBW / 200 HV / 90 HRB |
| 304L |
485 |
170 |
35 |
192 HBW / 200 HV / 90 HRB |
| 316 |
515 |
205 |
35 |
192 HBW / 200 HV / 90 HRB |
| 316L |
485 |
170 |
35 |
192 HBW / 200 HV / 90 HRB |
| 321 |
515 |
205 |
35 |
192 HBW / 200 HV / 90 HRB |
Стандарты исполнения
-
ASTM: ASTM A269/A269M для бесшовных и сварных аустенитных труб из нержавеющей стали общего назначения; ASTM A213/A213M часто используется в качестве эталона для сравнения прочностных характеристик бесшовных труб из нержавеющей стали.
-
EN: EN 10216-5 для бесшовных труб из нержавеющей стали для работы под давлением.
-
ГОСТ: ГОСТ 9941 для бесшовных холодно- и горячекатаных труб из коррозионностойкой стали.
-
JIS: JIS G3459 для труб из нержавеющей стали, используемых для коррозионностойких, низкотемпературных, высокотемпературных, пожарных и аналогичных трубопроводов.
-
GB: GB/T 14976 для бесшовных труб из нержавеющей стали для транспортировки жидкостей.
-
Ссылка на допуски ISO: ISO 286 для классификации допусков внутреннего диаметра H8.
Области применения
Гидравлические цилиндры
Используются как прецизионные трубы для промышленных гидравлических цилиндров, цилиндров инженерных систем, сельскохозяйственной техники и гидравлических приборов.
Пневматические цилиндры и приводы
Используются в трубах пневматических цилиндров, гильзах приводов и прецизионных узлах перемещения, где требуется плавное возвратно-поступательное движение.
Морское и шельфовое гидравлическое оборудование
Используется в рулевых устройствах, палубном оборудовании и гидравлических системах управления, где требуется повышенная коррозионная стойкость, особенно в средах, содержащих хлориды.
Пищевое, фармацевтическое и оборудование для чистых производств
Используется в оборудовании для мойки, цилиндрах, чувствительных к коррозии, и узлах приводов для чистых производств, где предпочтительно использование нержавеющей стали.
Стандартное промышленное оборудование
Используется в прессах, упаковочном оборудовании, системах автоматизации и нестандартных гидравлических устройствах, требующих точного и коррозионностойкого внутреннего диаметра.
