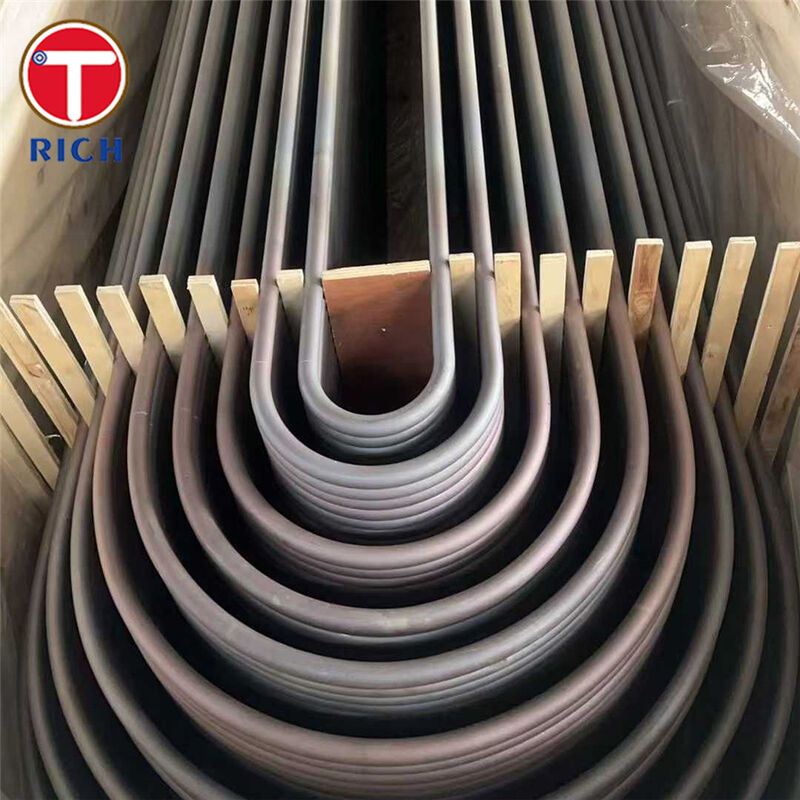

Бесшовные трубы из углеродистой стали ASTM A179 A192 с U-образным изгибом, несущей конструкцией и контролируемой геометрией U-образного изгиба для теплообменников

ASTM A179 / ASTM A192 U изгибные трубы - это бесшовные трубы из углеродной стали, изготовленные для теплообменников, котлов, конденсаторов и аналогичного теплового оборудования, где компактная конструкция,надежное давлениеASTM A179 обычно выбирается для бесшовных холоднопритягиваемых низкоуглеродных теплообменников и конденсаторных труб,в то время как ASTM A192 используется для бесшовных котлов из углеродистой стали и труб для сверхнагревателей для работы под высоким давлениемДля U-сгибающих обменников фокус продукции не только на химическом составе и прочности прямой трубки, но и на целостности изгиба, контроля толщины стенки в зоне изгиба, управления остаточным напряжением,и проверка после формирования.

• Бесшовная конструкция под давлением:ASTM A179 охватывает бесшовные холоднотянутые трубы из низкоуглеродной стали для теплообменников и конденсаторов, а ASTM A192 охватывает бесшовные трубы из углеродной стали для котлов и сверхнагревателей для работы под высоким давлением.Это исключает риск продольной сварки в границе давления.
• Контролируемая геометрия U-сгиба для компактных узлов обменника:При изготовлении обменников радиус изгиба U обычно определяется от1.5 × ОДЭто поддерживает компактные макеты оболочек и труб, сохраняя при этом возможность изготовления изгиба в рамках проверенной отраслевой практики.
• A179 размерное преимущество для передачи тепла:ASTM A179 требуетхолодное рисование, который широко используется для улучшения размерной консистенции и внутренней/внешней отделки поверхности для эффективной теплопередающей трубы.
• A192 предельная прочность для работы при более высоком давлении:ASTM A192 котловые трубы предназначены для работы с трубами из углеродной стали с минимальной стенкой под более высоким давлением,что делает его подходящим при совмещении работы обменника с повышенным давлением или температурой.
• Контроль твердости после производства:В резюме продукции ASTM A179 указана максимальная твердость:72 HRB, в то время как ASTM A192 требует контроля твердости плюс сглаживания, обжига и гидростатического тестирования в рамках соответствия.

• Размерная стабильность области изгиба:Мы контролируем радиус U-сгиба от практических диапазонов обменника начиная с1.5 × ОДЭто уменьшает риск чрезмерного истончения стенки и улучшает консистенцию настройки пучка во время сборки труб.
• Контроль остаточных нагрузок после изгиба:Послегибающее облегчение напряжения может быть обеспечено, когда это требуется на службе.В технических руководствах отрасли подчеркивается, что термическая обработка после формования U-сгиба используется для уменьшения остаточного напряжения и снижения риска отказа механизмов области сгиба при требовательном обслуживании..
• Проверка целостности труб:Помимо механических и гидростатических требований базовой трубы, практика инспекции обменников труб все чаще использует вихревые токи или связанные с ними методы НДТ для выявления потерь стенки, ям и местных дефектов.Для заказов на проекты, проверка зоны изгиба, гидроиспытание и дополнительная НДТ могут быть указаны в плане обеспечения качества.

Специальное применение: объем конденсаторной трубы с поверхностной оболочкой и трубой

ASTM A179 / A192 U изгибные трубки используются в качестве элемента узла трубки в поверхностном конденсаторе или теплообменнике из оболочки и трубки, где одна сторона протекает через трубку, а другая сторона через оболочку,с конфигурацией U, уменьшающей заголовки возврата и помогающей проектировать компактное оборудование.

Ниже приведена практическая сравнительная таблица для пяти часто используемых классов, используемых для закупки бесшовных труб для котлов / теплообменников.Значения представляют собой предельные значения стандартного класса или типичные опубликованные предельные значения из цитируемых стандартных резюме.
